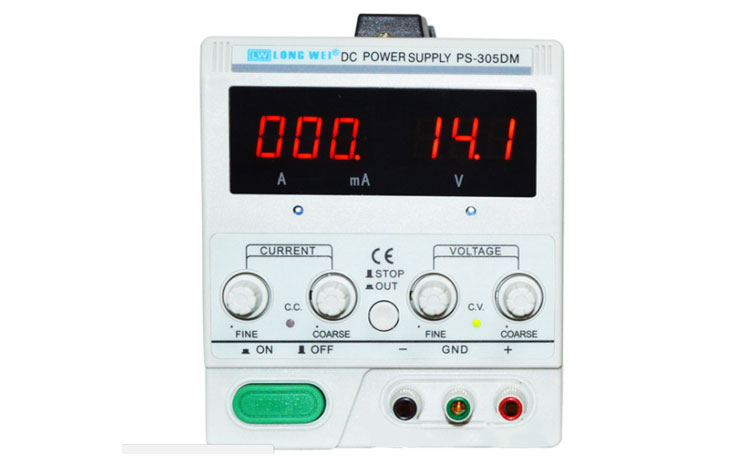

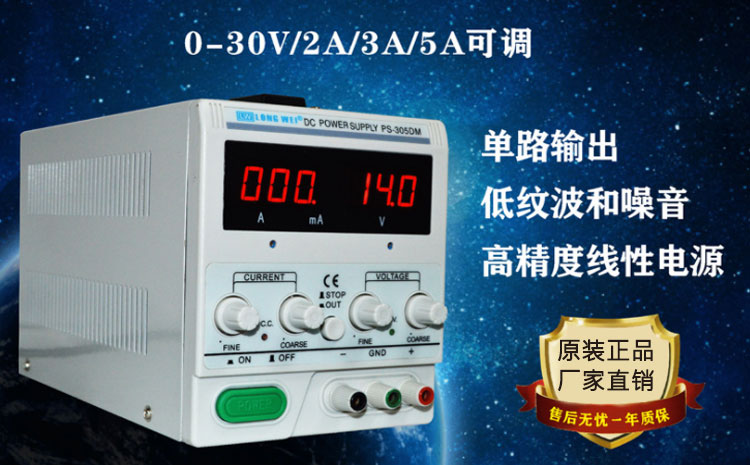

龙威PS-305DM数显直流稳压电源



　　龙威PS-305DM 直流稳压电源,品牌：香港龙威 名称：直流稳压电源,型号：PS-305D 尺寸：128X145X285mm,重量：5.8KG

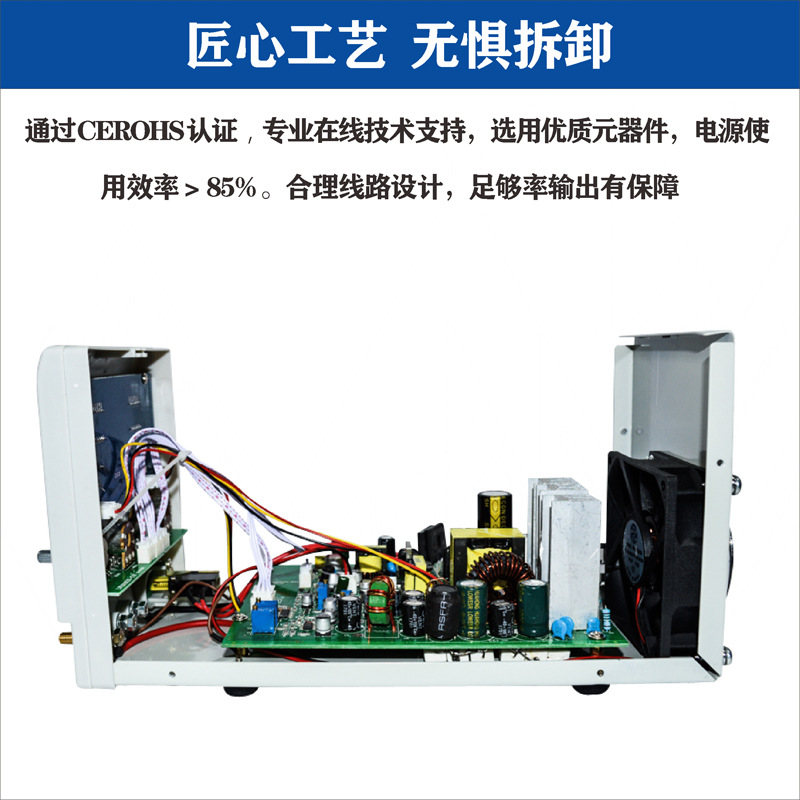

　　这款是线性电源，懂行的自然知道，线性电源技术很成熟，很高的稳定度，波纹也很小;开关电源特性与之相反，个人认为在30V输出电压，5A输出电流的范围内，线性电源大小合适，波纹小，可靠性高，值得选购。

　　龙威PS-305DM电源产品特点：

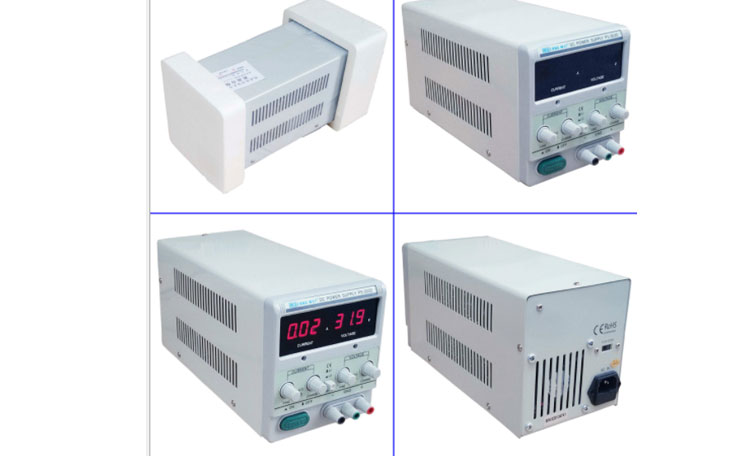

　　1. 加厚钢板机箱，美观大方,坚固耐用。

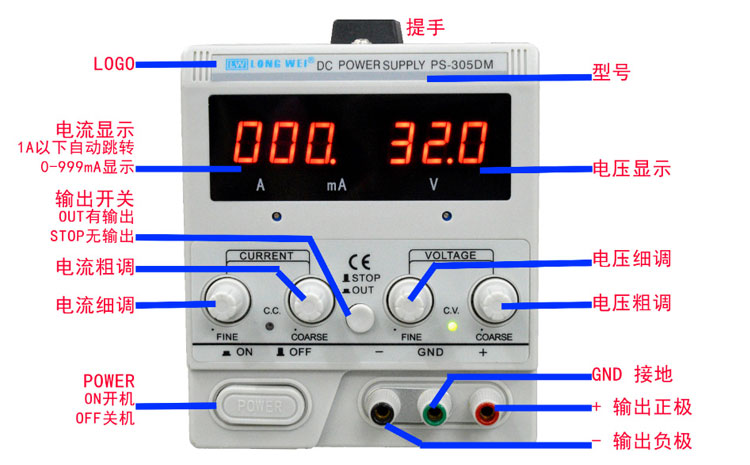

　　2. 电压、电流均采用粗调和细调设计，精确调整输出电压值。

　　3. 恒压、恒流自动转换，即可当恒压源使用，亦可当恒流源使用。

　　4. 线路设计合理，关键部件原装进口，可24小时满负载使用。

　　5. MOS线性调整模式，效率高，节能环保，纯线性电源。

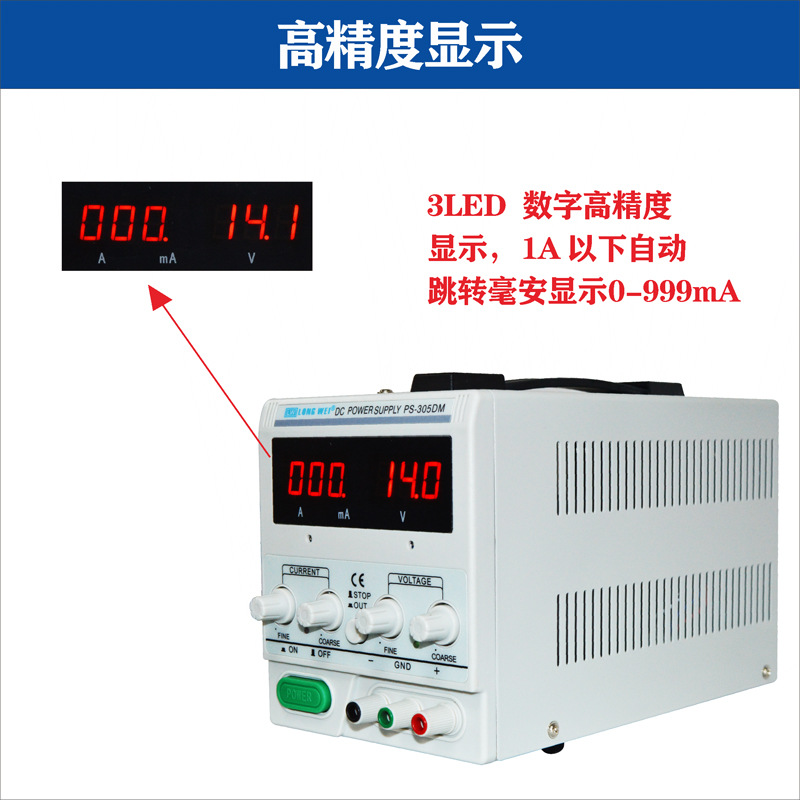

　　6. 电流低于1安，可转换1毫安显示。

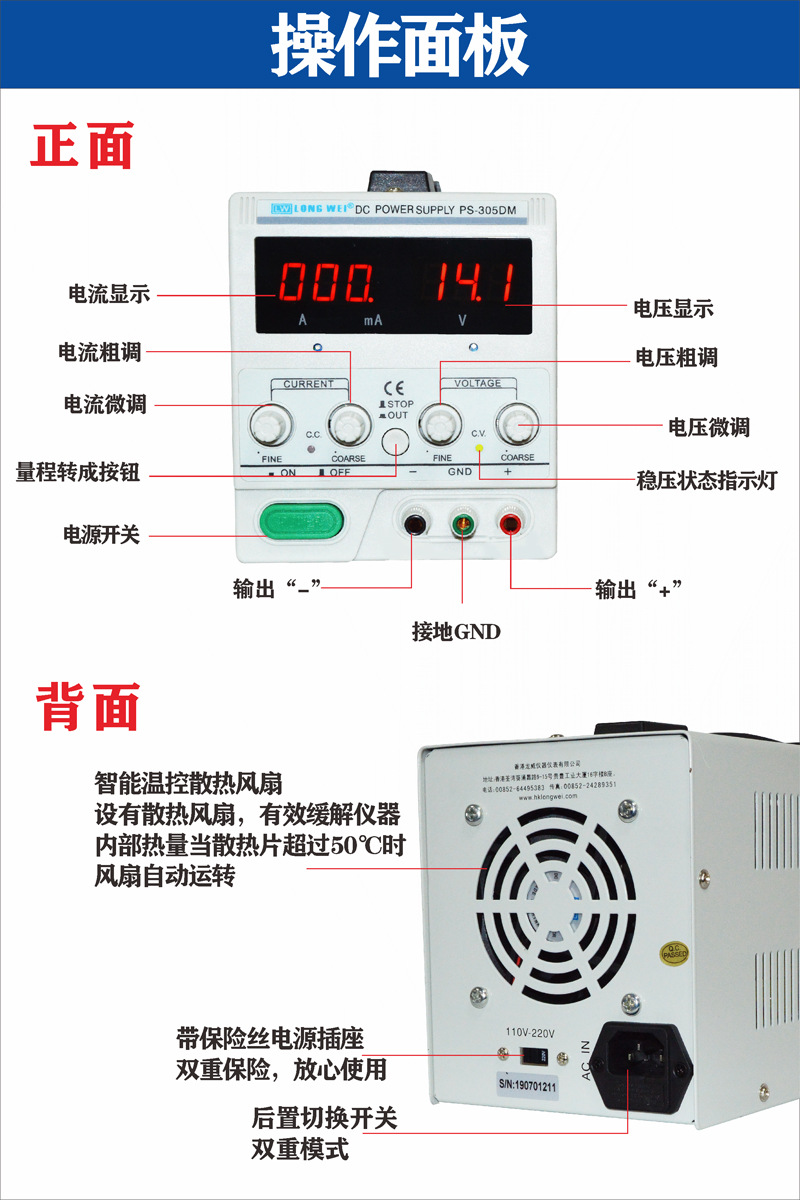

　　7.数字显示输出电压和电流。

　　8.高精度稳压、稳流、输出电压、电流可从0到标称值之间连续可调。

　　9.带负载能力强。

　　10.具有限流保护和短路保护功能。

　　11.纹波低、噪音低。

　　龙威电源应用范围：

　　1. 工厂产品测试老化：如直流马达，直流风扇，车载DVD，车载音响，电阻，电容等产品的测试老化。

　　2. 蓄电池充电行业：完美的应用于电池充电行业，先提供恒流充电，再转为恒压涓流充电，防止过充，保护蓄电池，有效延长蓄电池的寿命。

　　3. LED制造行业：LED测试，老化。

　　4. 其它一切需要直流稳压电源的场合。



　　PS-305DM技术参数：

　　1. 输入电压：220V 50Hz(默认)110V 60Hz(可定做)

　　2. 输出电压：DC 0-32V 连续可调

　　3. 输出电流：DC 0-5A 连续可调

　　4. 显示分辨率：电压 0.1V ，电流0.01A 。(更高显示精度可定做)

　　5. 显示精度：±1% ±1字

　　6. 电压稳定度：≤0.05% +1mV

　　7. 电流稳定度：≤0.1% +10mA

　　8. 负载稳定度：CV≤0.1% +1mV CC≤0.1% +10mA

　　9. 纹波及噪声：CV≤10mV(RMS)CC≤20mA(RMS)

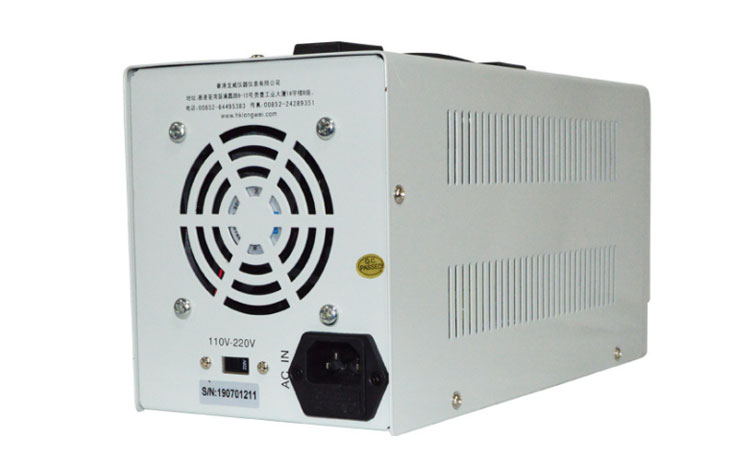

　　10.冷却方式：温控风扇强制风冷。

　　11.工作环境：-10 — 40℃ 相对湿度<80%

　　12.储存环境：-20 — 80℃ 相对湿度<80%

　　13.外观尺寸：长285*宽125*高150mm(不包含突出部分)

　　龙威PS-305DM电源技术指标

　　·输入电压 220V±10%

　　· 频率 50/60Hz

　　· 保护 电流限流保护及短路保护

　　· 电源效应 ≤0.01%+2mV

　　· 负载效应 ≤0.01%+2mV

　　· 纹波和噪声 CV ≤1mV(RMS)

　　· 环境温度 -10℃-40℃

　　· 相对温度 <90%

　　· 表头指示 数显

　　· 显示：电流显示两位小数;电压显示一位小数。

　　PS-305DM龙威电源主要特点

　　PS-303DM:0-30V/0-3A ( 带毫安显示数显直流稳压电源)

　　、 额定工作条件

　　A. 电源电压：110V/220V±10% 50Hz/60Hz (用开关转换)

　　B. 工作条件：温度：00C-400C

　　相对湿度：<80%

　　C、储存条件：温度：-100C-700C

　　相对湿度：<70%

　　2、稳压工作状态

　　A. 输出电压从0到标称值连续可调

　　B. 电压稳定度

　　电源稳定度：<0.01%+3mV

　　负载稳定度：<0.01%+3mV(zui大电流<3A)

　　负载稳定度：<0.01%+5mV(zui大电流>3A)

　　C. 恢复时间：<100μS(负载变动50%，zui小负载电流0.5A)

　　D. 纹波噪声：<0.5mVrms(5Hz -1MHz ) (zui大电流<3A)

　　<1.0mVrms(5Hz -1MHz ) (zui大电流>3A)

　　E. 温度系数：<300PPM/0C

　　3、稳流工作状态：

　　A、输出电流从0到标称值之间连续可调

　　B、电流稳定度

　　电源稳定度：<0.2%+3mA

　　负载稳定度：<0.2%+3mA

　　C、纹波噪声：<3mArms

　　龙威电源型号：(带毫安显示)

　　PS-302DM:0-30V/0-2A

　　PS-303DM:0-30V/0-3A

　　PS-305DM:0-30V/0-5A

　　PS-6402DM:0-64V/0-2A

　　PS-6403DM:0-64V/0-3A

　　直流电源常见问题:

　　问:用一台直流电源如何实现负电压供电?

　　答:(1)情况一，可将电源的正负极反接到DUT两端。

　　(2)情况二，将第一路电源的负极和第二路电源的正极短接，引到DUT输入的COM端子。

　　问:噪声产生的原因是什么?如何减少和消除电源到被测件的噪声?

　　答:噪声是电源自身产生一种高频脉冲串，由发生在开关导通与截止瞬间产生的尖脉冲所造成;可增加磁环或采用接地的方式

　　问:电源的串、并联如何接线、如何设置、有何限制?

　　答:串联：将电路元件(如电阻、电容、电感,用电器等)逐个顺次首尾相连接 并联：并联是元件之间的一种连接方式，其特点是将2个同类或不同类的元件、器件等首首相接，同时尾尾亦相连的一种连接方式 香港龙威直流电源不建议进行多台串联。

　　进行并联时将输出端子并联连接即可。更有PS-305DM、PS-305DM系列电源具有主从并机主动均流功能。PS-305DM电源为例，需要并联时输出端子并联连接，主机和从机通过网口并机，并在主机更改模块数。该系列串联机器数≤2，并联机器数≤8.

　　问:直流电源产品能实现恒压源和恒流源功能吗?电源的恒压和恒流输出模式是如何设置的?

　　答:恒压模式：指电源输出恒定的电压，输出电流随着负载的变化而变化，但输出电流必须小于电源限流(Iset)。 恒流模式：指电源出处恒定的电流，输出电压随着负载的变化而变化，但输出电压必须小于电源限压设定值(Vset)。

　　香港龙威直流电源产品均具备CC、CV两种工作模式，实现恒流源或恒压源输出效果。无论使用在恒压或恒流模式，都需要设定Vset和Iset两个参数，当工作在恒压模式下，Iset即为限流值;当工作在限流模式下，Vset即为限压值。

　　而CV和CC模式的切换，跟设置及回路等效阻值有关(Rload)，举例如下:Vset=10V，Iset=2A，若回路阻值为10欧姆，则10V/10Ω=1A<2A,则电源工作在恒压模式下，参数为10V/1A;若回路阻值为1Ω，则10V/1Ω=10A>2A,电源无法提供10A电流，则切入CC模式，则实际输出为2V/2A。
