龙威轻巧型开关直流稳压关电源LW-3010KDS

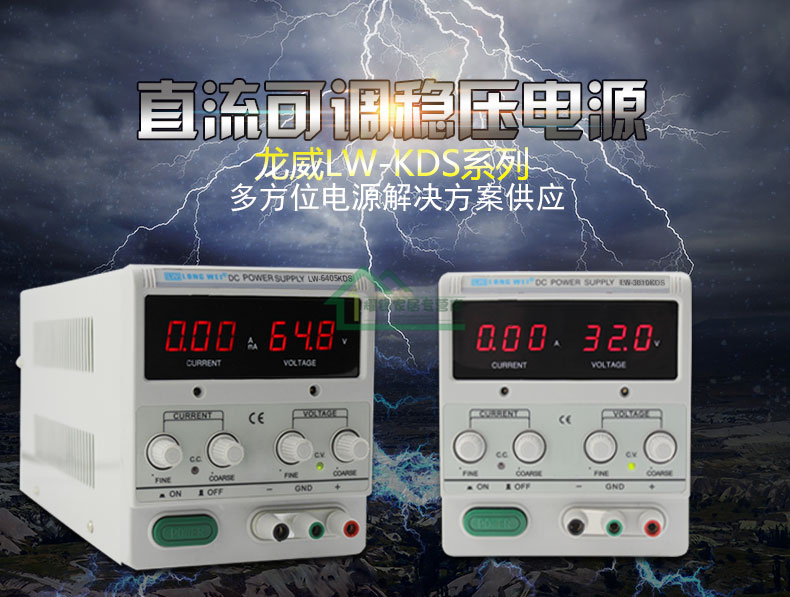

　　LW-KDS系列稳压稳流直流电源、可调开关稳压电源、小功率可调开关电源采用国际上最先进的PWM技术和稳定的电路拓扑结构设计而成，具有整机效率高、工作温度范围宽、抗干扰能力强、电磁兼容性好、电网适应力强、动态响应快、稳定度高、杂音纹波小、保护功能强等特点。

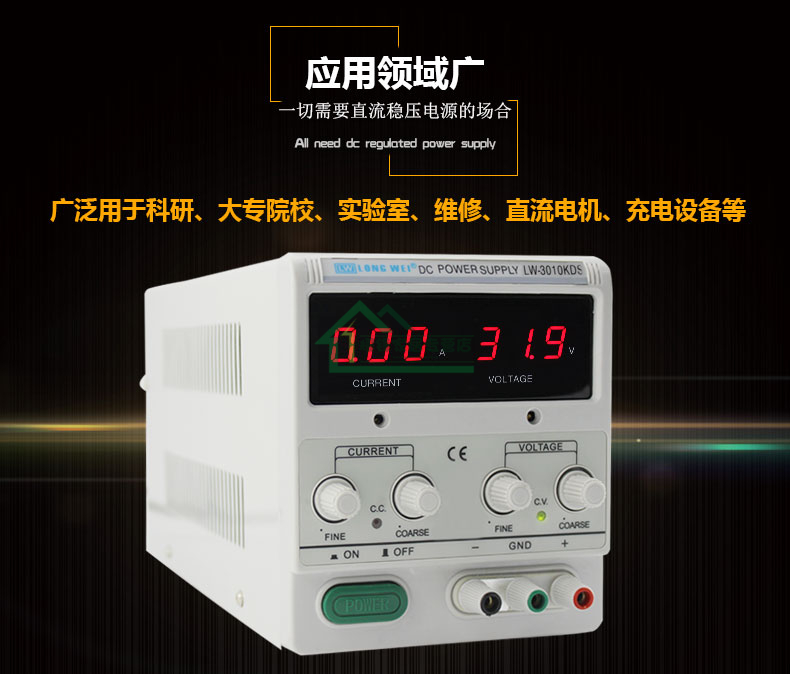

　　龙威LW3010KDS 系列新款开关电源应用领域：

　　1. 蓄电池充电。

　　2. 车载DVD，车载音响。

　　3. 产品老化，如电阻，电容，继电器，直流马达，LED等。

　　4. 实验室，工厂，维修用电源。

　　5. 其它一切需要直流稳压电源的场合。

　　龙威LW3010KDS 系列新款开关电源特点：

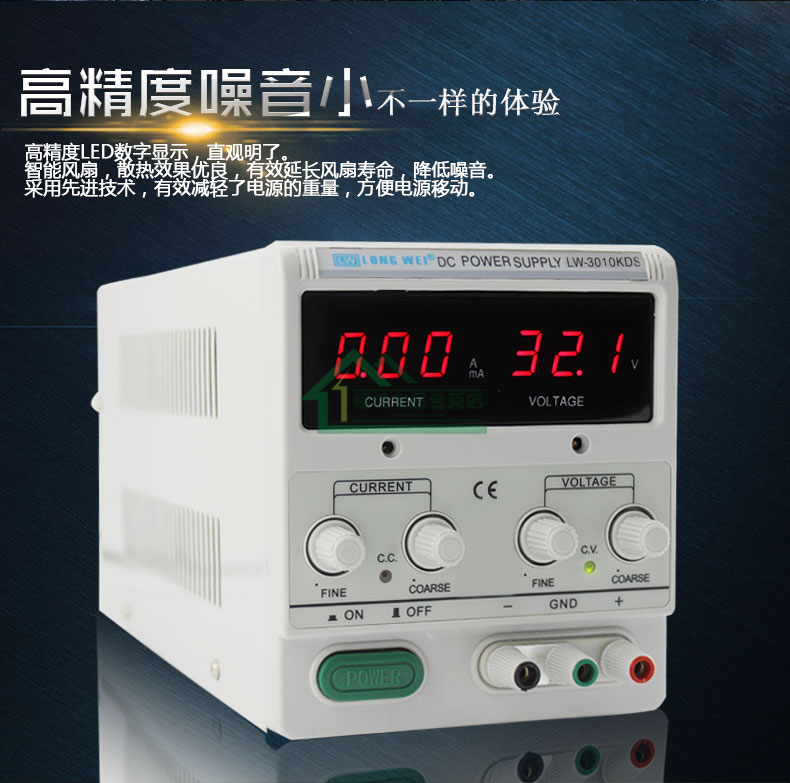

　　1. 四位半高精度LED数字显示，直观明了。

　　2. 8公分智能风扇，散热效果优良，有效延长风扇寿命，降低噪音。

　　3. 采用先进技术，有效减轻了电源的重量，方便电源移动。

　　4. 多种保护功能，限流保护(OCP)，过温保护(OTP)，过功率保护(OPP)。

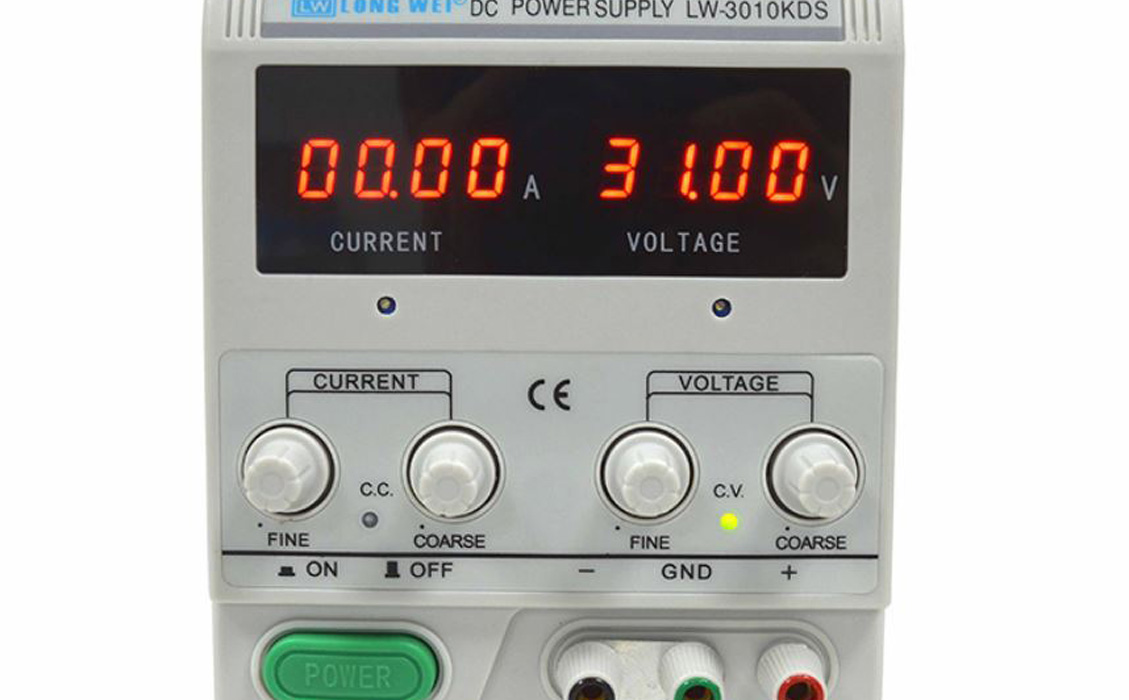

　　5. 塑胶面板，更美观，电压、电流设置粗调和细调旋钮，使设置更精确.

　　龙威LW3010KDS 系列新款开关电源技术参数：

　　1. 输入电压：220V±10% @50Hz±5Hz

　　110V±10% @60Hz±5Hz

　　开关切换或单电压输入

　　2. 输出电压：DC 0-32V (见表一)

　　3. 输出电流：DC 0-10A (见表一)

　　4. 显示精度：±1%±1字,电压分辨率0.1V，电流分辨率0.1A

　　5. 开机延迟：1-2S 关机延迟：1-6S(视负载而定)

　　6. 电压稳定度：≤0.05% +1mV

　　7. 电流稳定度：≤0.1% +10mA

　　8. 负载稳定度：CV≤0.1% +1mV

　　CC≤0.1% +10mA

　　9. 纹波及噪声：CV≤10mV(有效值)

　　CC≤20mA(有效值)

　　10. 整机效率：≥80%(满载情况下测试)

　　11. 工作环境：-10℃- +40℃ 相对湿度20%-80%(非凝结)

　　12. 存储环境：-20℃- +80℃ 相对湿度20%-70%(非凝结)

　　13. 耐压测试：

　　输入-输出：1.5KVAC/1分钟

　　输入-外壳：1.5KVAC/1分钟

　　输出-外壳：500VAC/1分钟

　　14. 接地电阻：<20mΩ

　　15. 外观尺寸：长280mm*宽128mm*高145mm(不包括突出部分)

　　交流稳压器的电路组成

　　1、输入开关：作为交流稳压器输入工作开关，一般都采用有限流保护的空气开关式小型断路开关，它能对交流稳压器自身和用电设备起到保护作用。

　　2、电压调节装置：是一种可以调节输出电压的装置,它能将输出电压升高或降低，是交流稳压器最主要的部件之一。

　　3、取样电路：它对交流稳压器输出电压和电流进行检测，将输出电压变化的情况给传送给控制电路。

　　4、驱动装置：由于控制电路的控制电信号较弱,所以需要用驱动装置来进行功率放大和转换。

　　5、驱动保护装置：一种连通和断开交流稳压器输出的装置，一般常用继电器或接触器或保险器等。

　　6、控制电路：它将取样的电路检测型号进行分析,当输出电压偏高时，则向驱动装置发送将电压降

　　7、低的控制信号，则驱动装置将驱动电压调节装置将输出电压调低，当输出电压 偏低时，则向驱动

　　8、装置发送将电压升高的控制信号，则驱动装置将驱动电压调节装置将输出电压调高，而使输出电压稳定达到稳定输出的目的。
