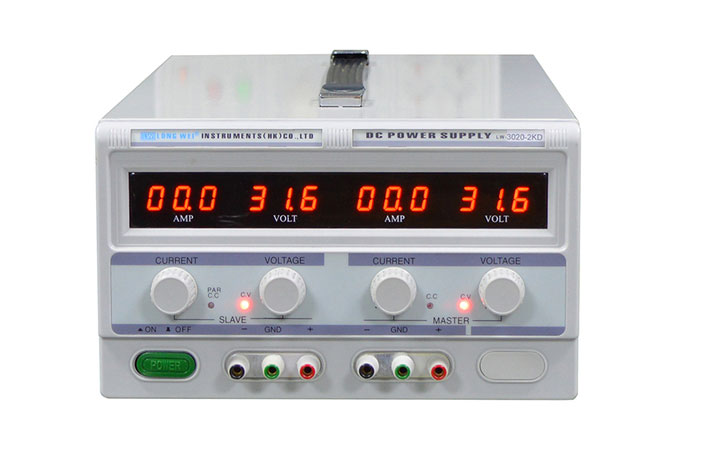

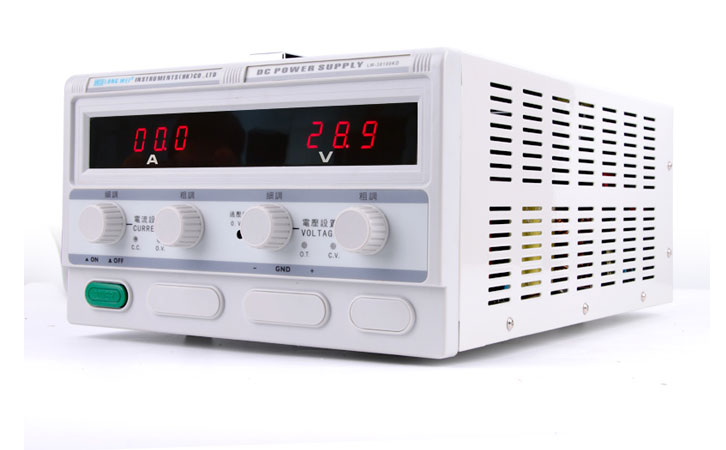

LW-25010KD龙威数显直流电源



　　LW-25010KD龙威数显开关可调直流稳压电源250V/10A 大功率电源专为电动机老化、测试专门研发的一款高性能电源，响应速度快，抗冲击能力强，转换效率高。通过直流电源系统内部的回馈方式，实现电机实验的节能运行，可广泛用于各类直流电动机、有刷、无刷、同步、异步及电机控制器的寿命测试、加载试验。

　　数显直流电源特点：

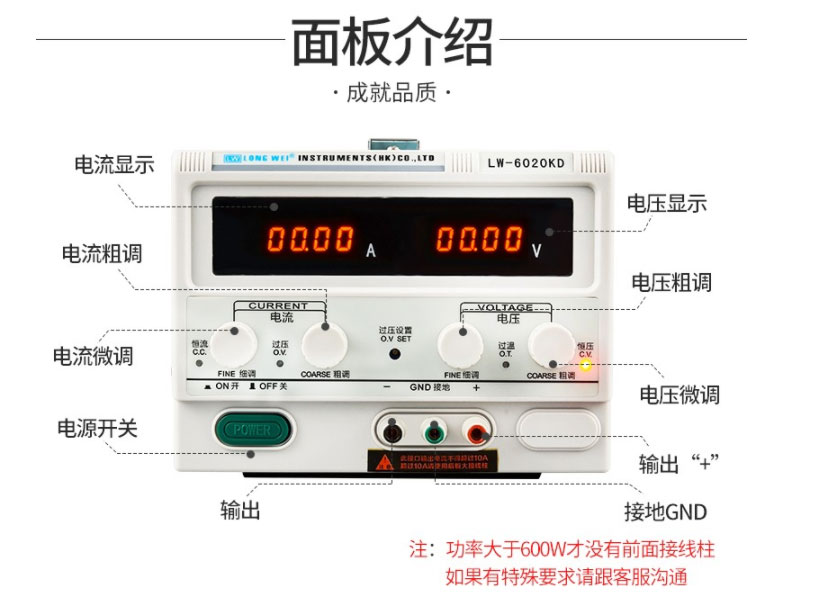

　　高精度LED数字显示，直观明了。

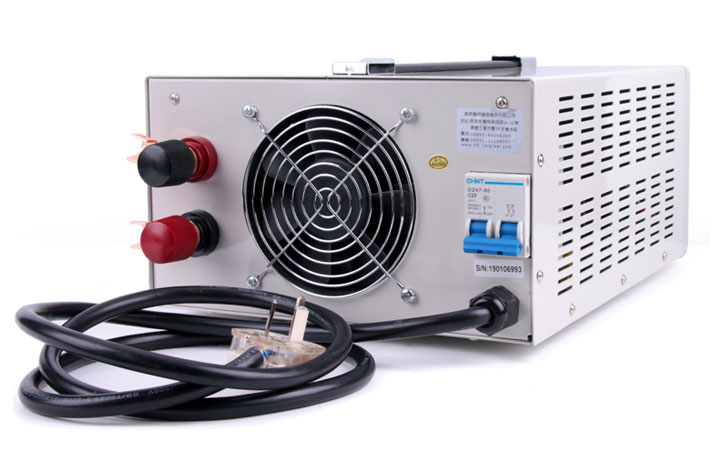

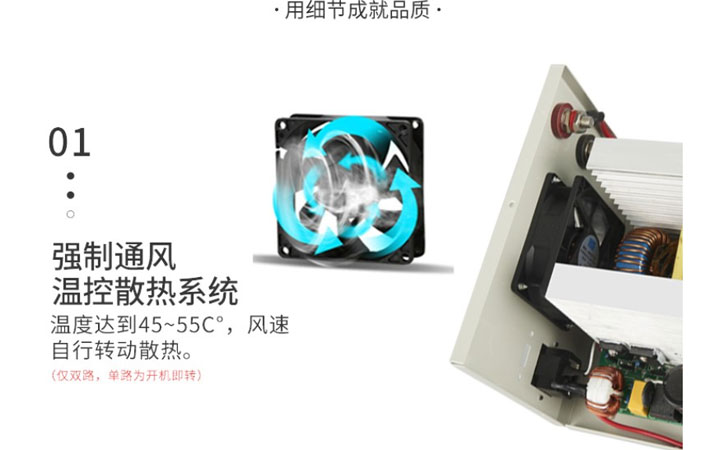

　　12公分智能化的温控风扇，散热效果优良，有效延长风扇寿命，降低噪音。

　　采用先进技术，有效减轻了电源的重量，方便电源移动。

　　多种保护功能，过压保护(OVP)，限流保护(OCP)，过温保护(OTP)，过功率保护(OPP)。

　　塑胶面板，更美观，提手设计，更方便携带。

　　技术参数：

　　输入电压：220V±10% @50Hz±5Hz(110V@60Hz可定做)

　　输出电压：DC 0-额定值V (见表四)

　　输出电流：DC 0-额定值A (见表四)

　　显示精度：±1%±1字，电压分辨率0.1V，电流分辨率0.1A)

　　开机延迟：3-5S 关机延迟：1-10S(视负载而定)

　　电压稳定度：≤0.2%

　　电流稳定度：≤0.5%

　　负载稳定度：≤0.5%

　　纹波及噪声：≤1%(有效值)

　　整机效率：≥86%(满载情况下测试)

　　工作环境：-10℃- +40℃ 相对湿度20%-90%(非凝结)

　　存储环境：-20℃- +80℃ 相对湿度20%-80%(非凝结)

　　耐压测试：

　　输入-输出：1.5KVDC/1分钟

　　输入-外壳：1.5KVDC/1分钟

　　输出-外壳：500VDC/1分钟

　　接地电阻：<20mΩ

　　外观尺寸：长440mm*宽260mm*高160mm(不包括突出部分)

　　数显直流电源应用领域：

　　蓄电池充电。

　　车载DVD，车载音响。

　　产品老化，如电阻，电容，继电器，直流马达等。

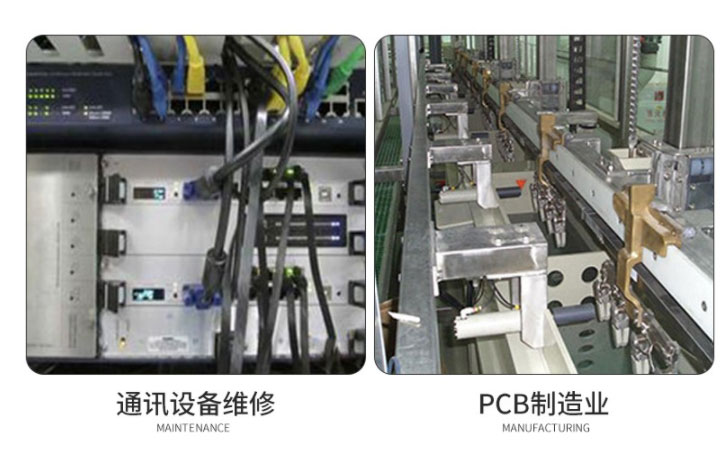

　　电解、电镀、PCB制造业。

　　实验室，工厂，维修用电源。

　　其它一切需要直流稳压电源的场合。

型号	输出电压	输出电流	显示方式	显示精度
LW-3080KD	0-30V连续可调	0-80A连续可调	LED数字显示	±1%±1个字
LW-30100KD	0-30V连续可调	0-100A连续可调	LED数字显示	±1%±1个字
LW-5060KD	0-50V连续可调	0-60A连续可调	LED数字显示	±1%±1个字
LW-6060KD	0-60V连续可调	0-60A连续可调	LED数字显示	±1%±1个字
LW11020KD	0-110V连续可调	0-20A连续可调	LED数字显示	±1%±1个字
LW-25010KD	0-250V连续可调	0-10A连续可调	LED数字显示	±1%±1个字

　　输出电压、电流可按客户要求定做，欢迎新老客户来电来函咨询。

　　直流开关电源工作原理以及知识

　　直流开关电源是属于开关电源的一种，用通过电路控制开关管进行高速的导通与截止，将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压。直流开关电源工作原理是什么?直流开关电源的组成结构有哪些?

　　直流开关电源

　　直流开关电源就是用通过电路控制开关管进行高速的导通与截止，将直流电转化为高频率的交流电提供给变压器进行变压，从而产生所需要的一组或多组电压!转化为高频交流电的原因是高频交流在变压器变压电路中的效率要比50HZ高很多，所以开关变压器可以做的很小，而且工作时不是很热!!成本很低，如果不将50HZ变为高频那开关电源就没有意义。

　　工作原理

　　1、交流电源输入经整流滤波成直流;

　　2、通过高频PWM(脉冲宽度调制)信号控制开关管，将那个直流加到开关变压器初级上;

　　3、开关变压器次级感应出高频电压，经整流滤波供给负载;

　　4、输出部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。

　　交流电源输入时一般要经过厄流圈一类的东西，过滤掉电网上的干扰，同时也过滤掉电源对电网的干扰;

　　在功率相同时，开关频率越高，开关变压器的体积就越小，但对开关管的要求就越高;

　　开关变压器的次级可以有多个绕组或一个绕组有多个抽头，以得到需要的输出;

　　一般还应该增加一些保护电路，比如空载、短路等保护，否则可能会烧毁开关电源。

　　主要用于工业以及一些家用电器上，如电视机，电脑等。

　　直流开关电源的分类

　　高频开关直流电源

　　高频开关直流电源是以优质进口IGBT作为主功率器件，以超微晶(又称纳米晶)软磁合金材料为主变压器铁芯，主控制系统采用了多环控制技术，结构上采取了防盐雾酸化措施。电源产品结构合理，可靠性强。该电源以其体积小、重量轻、高效率、高可靠的优越性能成为可控硅电源的更新换代产品。适用于实验、氧化、电解、镀锌、镀镍、镀锡、镀铬、光电、冶炼、化成、腐蚀等各种精密表面处理场所。在阳极氧化、真空镀膜、电解、电泳、水处理、电子产品老化、电加热、电化学等方面也得到用户一致好评。特别是在PCB、电镀、电解行业领域，成为众多客户的首选电源产品。

　　电气

　　应用特点

　　1、降低孔隙率，晶核的形成速度大于成长速度，促使晶核细化。

　　2、改善结合力，使钝化膜击穿，有利于基体与镀层之间牢固的结合。

　　3、改善覆盖能力和分散能力，高的阴极负电位使普通电镀中钝化的部位也能沉积，减缓形态复杂零件的突出部位由于沉积离子过度消耗而带来的“烧焦”“树枝状”沉积的缺陷，对于获得一个给定特性镀层(如颜色、无孔隙等)的厚度可减少到原来1/3~1/2，节省原材料。

　　4、降低镀层的内应力，改善晶格缺陷、杂质、空洞、瘤子等，容易得到无裂纹的镀层，减少添加剂。

　　5、有利于获得成份稳定的合金镀层。

　　6、改善阳极的溶解，不需阳极活化剂。

　　7、改进镀层的机械物理性能，如提高密度降低表面电阻和体电阻，提高韧性、耐磨性、抗蚀性而且可以控制镀层硬度。

直流开关电源组成

　　直以及主电路从交流电网输入、直流输出的全过程：

　　1、输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。

　　2、整流与滤波：将电网交流电源直接整流为较平滑的直流电，以供下一级变换。

　　3、逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小。

　　4、输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。
