龙威LW-3060KD可调开关电源



　　LW-KD系列通用型直流电源供应器是为了工业应用而专门研制的高性能直流电源供应器。本系列产品具有高准确性、高精确度、高稳定性等优良电子特性。是研究单位、实验室作为可调直流电源或生产线作为产品寿命测试电源的最好选择。本系列产品设计有完善的过电压、过温度保护线路，产品的可靠性更高。本系列产品只安装有电压调节和电流调节装置，更能满足操作者简单、方便的使用需求。

　　型号：LW-3060KD:0-30V/0-60A

　　龙威LW-3060KD可调开关电源应用领域：

　　1. 蓄电池充电。

　　2. 车载DVD，车载音响。

　　3. 产品老化，如电阻，电容，继电器，直流马达等。

　　4. 电解、电镀、PCB制造业。

　　5. 实验室，工厂，维修用电源。

　　6. 其它一切需要直流稳压电源的场合。

　　龙威LW-3060KD可调开关电源特点：

　　1. 高精度LED数字显示，直观明了。

　　2. 12公分智能化的温控风扇，散热效果优良，有效延长风扇寿命，降低噪音。

　　3. 采用先进技术，有效减轻了电源的重量，方便电源移动。

　　4. 多种保护功能，过压保护(OVP)，限流保护(OCP)，过温保护(OTP)，过功率保护(OPP)。

　　5. 塑胶面板，更美观，提手设计，更方便携带。

　　龙威LW-3060KD可调开关电源技术参数：

　　1. 输入电压：220V±10% @50Hz±5Hz(110V@60Hz可定做)

　　2. 输出电压：DC 0-30V (见下表)

　　3. 输出电流：DC 0-60A (见下表)

　　4. 显示精度：±1%±1字，电压分辨率0.1V，电流分辨率0.1A)

　　5. 开机延迟：3-5S 关机延迟：1-10S(视负载而定)

　　6. 电压稳定度：≤0.2%

　　7. 电流稳定度：≤0.5%

　　8. 负载稳定度：≤0.5%

　　9. 纹波及噪声：≤1%(有效值)

　　10. 整机效率：≥86%(满载情况下测试)

　　11. 工作环境：-10℃- +40℃ 相对湿度20%-90%(非凝结)

　　12. 存储环境：-20℃- +80℃ 相对湿度20%-80%(非凝结)

　　13. 耐压测试：

　　输入-输出：1.5KVAC/1分钟

　　输入-外壳：1.5KVAC/1分钟

　　输出-外壳：500VAC/1分钟

　　14. 接地电阻：<20mΩ

　　15. 外观尺寸：长365mm*宽260mm*高160mm(不包括突出部分)

型号	输出电压	输出电流	显示方式	显示精度
LW-1550KD	0-15V连续可调	0-50A连续可调	LED数字显示	±1%±1个字
LW-1560KD	0-15V连续可调	0-60A连续可调	LED数字显示	±1%±1个字
LW-3050KD	0-30V连续可调	0-50A连续可调	LED数字显示	±1%±1个字
LW-3060KD	0-30V连续可调	0-60A连续可调	LED数字显示	±1%±1个字
LW-6020KD	0-60V连续可调	0-20A连续可调	LED数字显示	±1%±1个字
LW-60300KD	0-60V连续可调	0-30A连续可调	LED数字显示	±1%±1个字
LW-10020KD	0-100V连续可调	0-20A连续可调	LED数字显示	±1%±1个字

　　输出电压、电流可按客户要求定做，欢迎新老客户来电来函咨询

　　使用说明:

　　1、接通电源(核对输入电压是否与标称相符)

　　2、将稳流设置顺时针旋至最大

　　3、将电源置于“ON”位置，指示灯亮，LED有显示

　　4、调节电压粗调和细调，选择需要的电压输出

　　5、连接负载到“+”“-”输出端子。当纹波系数要求较高的场合，请确保“+”“-”输出端子有一个必须可靠接地“GND”,以减小纹波。

　　6、恒流设定：先将电压调至3-10V任意值，稳流设置调节至OA，然后用导线短路输出正负极，再顺时针调节稳流设置旋钮至所需电流值。拆除短路导线，再调电压至所需值即可使用。(短路时机内可能有轻微异音，属正常现象。

　　7、过压保护设定：先将过压设定旋钮调至最大，启动电源，调节电压至所需保护电压值，然后逆时针调节过压保护旋钮，直至过压保护灯亮起，电压停止输出，关闭电源，电源调节为OV，再次启动电源，调节电压至所需值即可使用(过压保护点须略高于所需电压值才可以完成电源启动，重新启动电源电源须等过压保护指示灯熄灭)。

　　注意事项：

　　1、输入电压：交流输入为AC：220V±10% 50HZ (可订做：AC：110V 60HZ输入机箱后会标明)。

　　2、工作环境：为便于散热，电源周围应留有足够的空间。LW系列开关电源采用温控风扇，当机内温度 ≧45℃时，风扇开始旋转散热。请勿在高于45℃的环境中使用。

　　3、请勿带负载启动电源开关，否则易损坏电源和负载。当负载电流大于10A时，请选择后输出端子，且要旋紧端子，以防因接触电阻较大而损坏端子。

　　龙威LW-3060KD可调开关电源优势：

　　三十多年的生产经验，具有专业研发，生产团队。我们将会以实惠的价格提供优质的产品。能够保证产品的精确度和稳定性，可放心，安全的使用。

　　面板设计，使得电源看起来，简单，大方又不失美观。

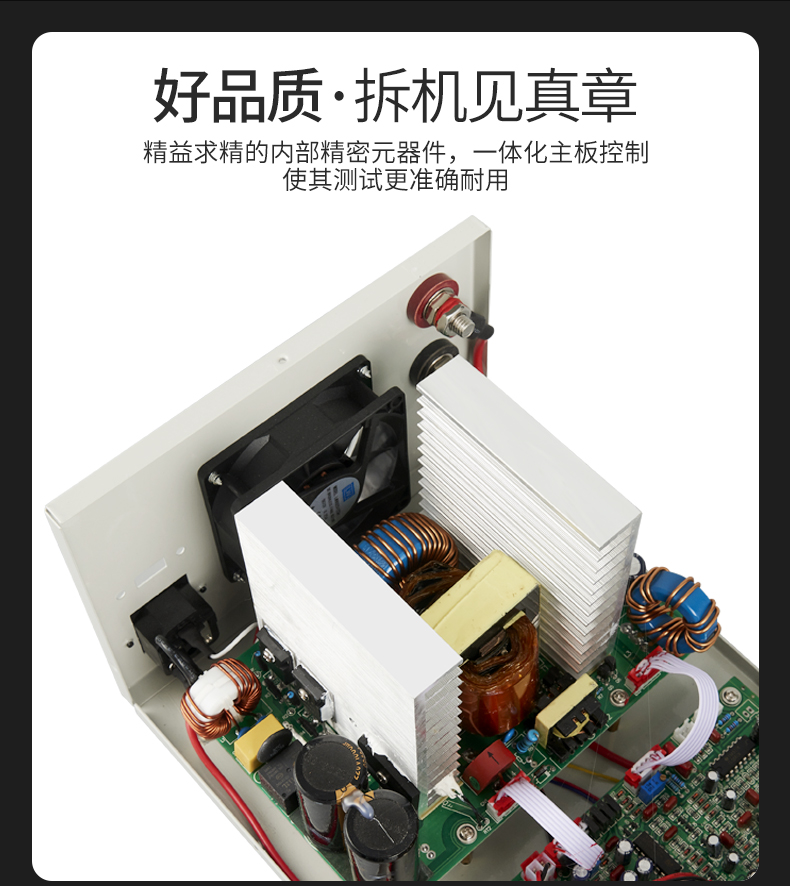

　　内部采用优质变压器，使电源具有低文波，低噪音的特点。

　　一天产量可达500台，有充足的货源供应。

　　我们所有的产品在出厂前都经过严格的检验，可放心使用。在使用前请仔细阅读使用说明书，避免使用不当导致机子出现故障。

　　直流电源分类标准和使用

　　直流电源通常可分为：线性直流电源，开关电源，可控硅整流电源 。直流电源通常使用在：电解设备、电镀工艺等光电催化领域，航空公司、航天工程等高科技领域，检测实验室、科学研究院、高等院校等科研机构，加工厂生产制造、测试运行、产品检验单位等。

　　线性稳压电源事实上是在可控硅电源的输出端再串一只大功率三极管(实际是多只并联)，控制电路只要输出一个小电流到三极管的基极, 就能控制三极管的输出大电流，促使电源系统在可控硅电源的条件上又稳压一次，因而这种线性稳压电源的稳压特性要好于开关电源或可控硅电源1-3个数量级。线性直流电源有个相同的特性就是它的功率器件调节管工作在线性区，靠调节管之间的电压降来稳定输出。因为调节管静态损耗大，必须安装一个非常大的散热器给它散热。线性直流电源有很多样，从输出类型分：可分为稳压电源和稳流电源及集稳压、稳流于一身的稳压稳流(双稳)电源;从输出值来分：可分定点输出电源、波段开关调节式和电位器持续可调式几种;从输出指示上分：可分指针指示型和数字显示式型等等。

　　开关直流电源是市电经整流滤波后变为直流高压，经功率开关管有条不紊工作后，变为脉冲信号加至高频变压器的初级，脉冲的高度始终为311V。开关直流电源通常特性：体型小、质地轻，因为高频变压器替代了大而沉重的工频变压器，促使电源越来越实用化，输出功率高，使输出滤波电路得以实用化;输入功率因数高，选用有源功率因数校正电路，功率因数能做到0.98 以上;效率高，节约能源，利用率通常能达90%以上; 纹波相对较小，动态响应好，噪声相对较低，扩容方便。

　　相控直流电源是指选用晶闸管作为整流器件的电源系统，其原理是交流输入电压经工频变压器降压，然后选用晶闸管进行整流。并通过移相控制以保持输出电压的稳定。简单的说，可控硅是一个控制电压的元器件，因为可控硅的导通角是可以用电路来控制的，因而伴随输出电压Uo的大小变化，可控硅的导通角也伴随变化。加在主变压器初级的电压Ui也随之变化。相控直流电源通常特性：单机输出功率强大;控制技术成熟;控制特性好，工作使用期长;输出过载能力很强。
