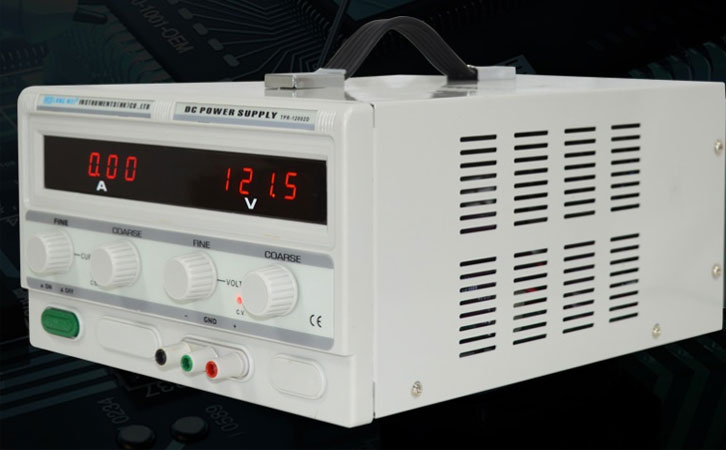

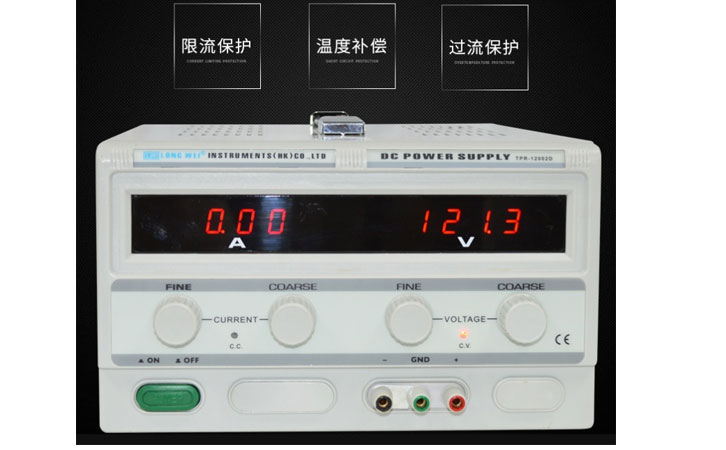

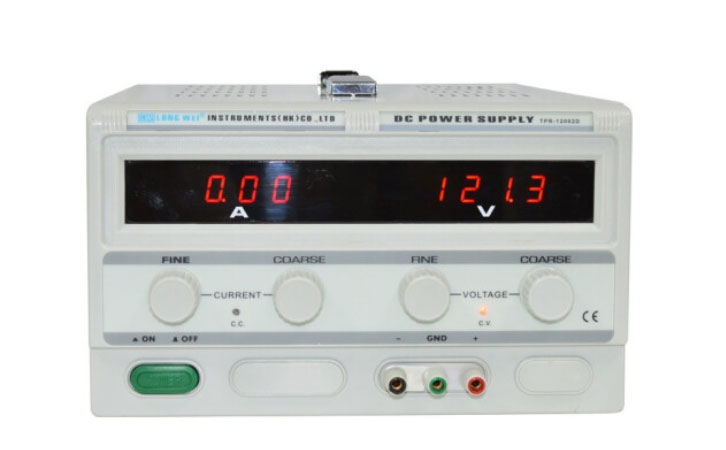

龙威TPR-12003D数显大功率直流稳压电源120V/3A是一种单路输出的可调电源。数显电源线性电源120V 2A-10A可以调直流稳压电源用两个电表或二组3LED数字表分别显示电源的输出电压、电流值。该电眼具有稳压和稳流自动转换功能,其电路由调整管功率损耗控制电路、运算放大器和带有温度补偿的基准稳压器等组成。因此电路稳定可靠,电源输出电压从0-标称电压值之间任意调整,在稳流状态时,稳流输出电流能从0-标称电流值之间连续可调。本电源具有体积小,性能好,款式新颖等特点,是科研、院校、工厂及电子电器修理等单位的可以选择使用电源。
1. 用于教学实验,科研
2. 用于电子生产线的产品的测试与老化
3. 用于通讯设备的维修
4. 其他需要直流稳压电源的领域
输出电压:AC220V±10% 50Hz (可根据要求订做AC110V±10% 60Hz )
工作温度:-10℃-40℃ 相对湿度<80%
储存温度:-10℃-70℃ 相对湿度<70%
稳压状态: 电压稳定度≤ 0.05%+2mV
负载稳定度≤ 0.7%+2mV
恢复时间≤100us
纹波噪声≤5mVrms (有效值)
温度系数≤300PPM/℃
稳流状态: 电流稳定度≤ 0.5%+3mA
负载稳定度≤ 0.75%+3mA
纹波波噪音≤ 7mArms(有效值)
电压显示精度:三位LED数字显示 ±1%±1个字
电流显示精度:三位LED数字显示 ±1%±1个字
型号 |
TPR-12002D |
TPR-12003D |
TPR-12005D |
TPR-12010D |
输出电压 |
0-120V |
0-120V |
0-120V |
0-120V |
输出电流 |
0-2A |
0-3A |
0-5A |
0-10A |
重量 |
约10Kg |
约11Kg |
约16Kg |
约22Kg |
尺寸(mm) |
340*260*155mm |
340*260*155mm |
375*260*155mm |
425*260*155mm |
可根据客户要求订做线性直流电源,欢迎新老客户来电来函咨询。
“反激”适合于功率较小的应用,而“正激”则更适合于功率较大的应用。在ATX电源中,辅助电源的功率较小,基本都采用“反激”,而主电源的功率较大,基本都使用“正激”。虽然在“双管半桥”拓扑中没有“正激”的字样,它实际上也是“正激”的一种。
常见主变压器的次级绕组在电路板一侧的焊盘(非引脚)数目具有“2+2+1”的结构。这是由主变压器的实际输出路数所决定的。
主变压器的输出路数是指其物理输出路数(次级绕组的数目),有几路输出就对应两倍的绕组数目。对于绝大多数ATX电源而言,ATX3.3V实际上与ATX5V这两路低压输出共用主变压器的同一路物理输出(次级绕组),加上ATX12V对应的一路物理输出(次级绕组)
主变压器实际上有两对(每路一对),共4个次级绕组。这4个次级绕组的另一端则并联在一起,成为ATX电源低压输出侧的地(这是ATX电源低压侧“输出地”的原始起点)。
有的主变压器的地以单独引出的粗电缆的形式(像一个小尾巴)出现。该小尾巴对应电路板上最大的一个焊孔,很容易通过肉眼分辨。
