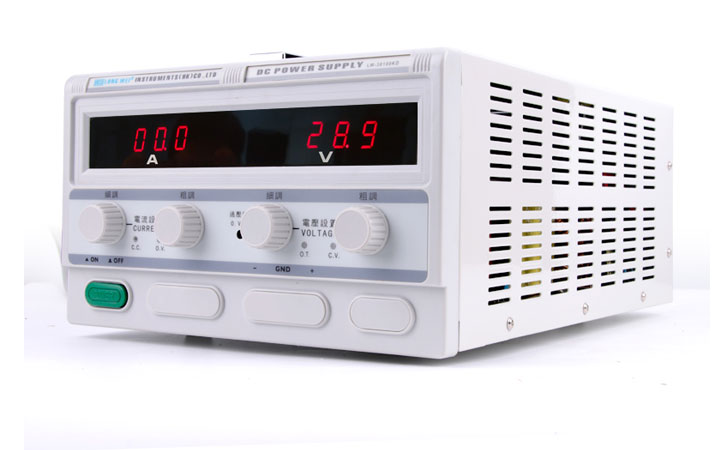

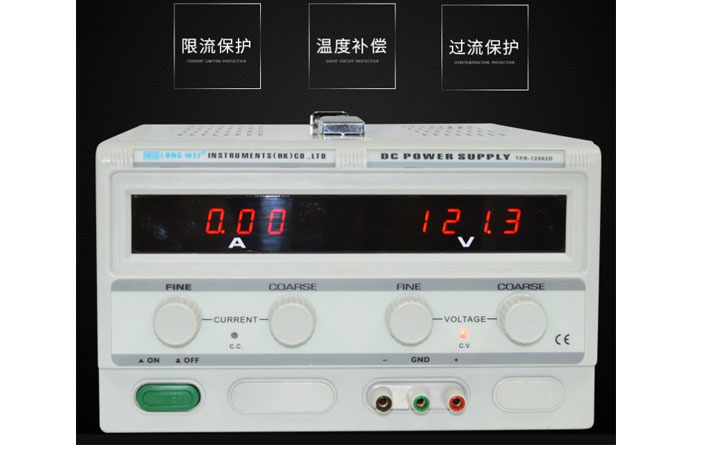

TPR-12010D龙威数显大功率直流稳压电源直流电源单路直流稳压电源120V/10A是一种单路输出的可调电源。数显电源线性电源120V 2A-10A可以调直流稳压电源用两个电表或二组3LED数字表分别显示电源的输出电压、电流值。该电眼具有稳压和稳流自动转换功能,其电路由调整管功率损耗控制电路、运算放大器和带有温度补偿的基准稳压器等组成。因此电路稳定可靠,电源输出电压从0-标称电压值之间任意调整,在稳流状态时,稳流输出电流能从0-标称电流值之间连续可调。本电源具有体积小,性能好,款式新颖等特点,是科研、院校、工厂及电子电器修理等单位的可以选择使用电源。

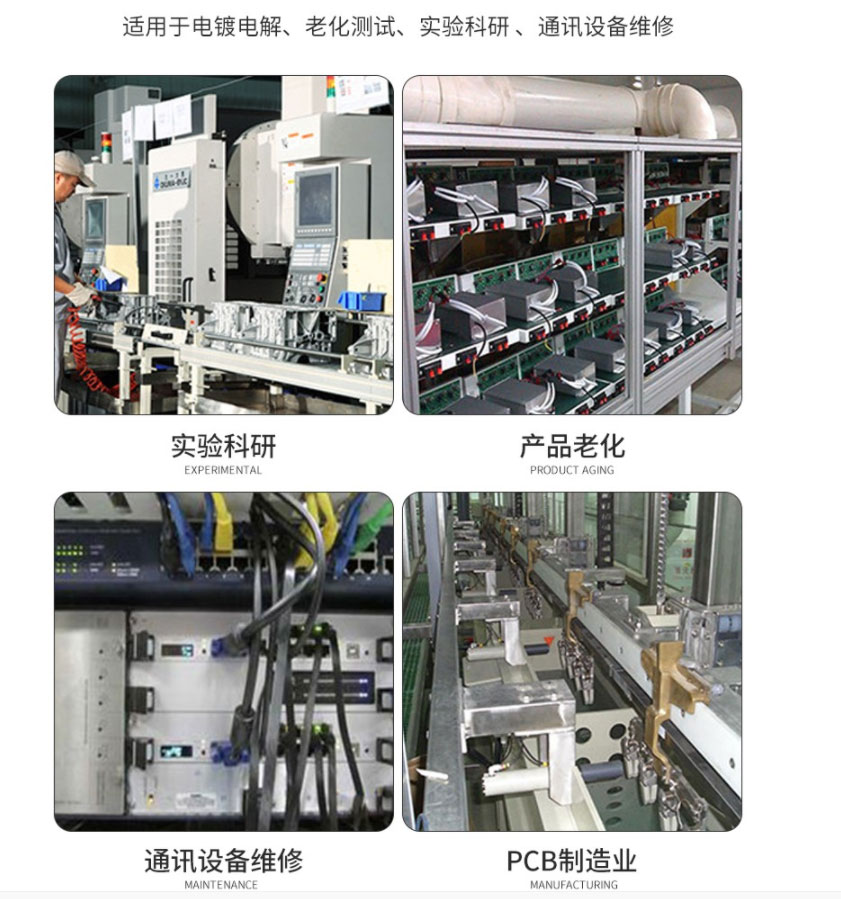

直流电源应用范围:
1. 用于教学实验,科研
2. 用于电子生产线的产品的测试与老化
3. 用于通讯设备的维修
4. 其他需要直流稳压电源的领域
TPR-12005D直流稳压电源技术参数
输出电压:AC220V±10% 50Hz (可根据要求订做AC110V±10% 60Hz )
工作温度:-10℃-40℃ 相对湿度<80%
储存温度:-10℃-70℃ 相对湿度<70%
稳压状态: 电压稳定度≤ 0.05%+2mV
负载稳定度≤ 0.7%+2mV
恢复时间≤100us
纹波噪声≤5mVrms (有效值)
温度系数≤300PPM/℃
稳流状态: 电流稳定度≤ 0.5%+3mA
负载稳定度≤ 0.75%+3mA
纹波波噪音≤ 7mArms(有效值)
电压显示精度:三位LED数字显示 ±1%±1个字
电流显示精度:三位LED数字显示 ±1%±1个字
可根据客户要求订做线性直流电源,欢迎新老客户来电来函咨询。
型号 |
TPR-12002D |
TPR-12003D |
TPR-12005D |
TPR-12010D |
输出电压 |
0-120V |
0-120V |
0-120V |
0-120V |
输出电流 |
0-2A |
0-3A |
0-5A |
0-10A |
重量 |
约10Kg |
约11Kg |
约16Kg |
约22Kg |
尺寸(mm) |
340*260*155mm |
340*260*155mm |
375*260*155mm |
425*260*155mm |
1、根据所需要的电压,先调整“粗调”旋纽,再逐渐调整“细调”旋纽,要做到正确配合。例如需要输出12V电压时,需将“粗调”旋纽置在15V档,再调整“细调”旋纽调置12V,而“粗调”旋纽不应置在10V档。否则,最大输出电压达不到12V。
2、调整到所需要的电压后,再接入负载。
3、在使用过程中,如果需要变换“粗调”档时,应先断开负载,待输出电压调到所需要的值后,再接入负载。
4、在使用过程中,因负载短路或过载引起保护时,应首先断开负载,然后按动“复原”按钮,也可重新开启电源,电压即可恢复正常工作,待排除故障后再接入负载。
5、将额定电流不等的各路电源串联使用时,输出电流为其中额定值最小一路的额定值。
6、每路电源有一个表头,在A/V不同状态时,分别指示本路的输出电流或者输出电压。通常放在电压指示状态。
7、每路都有红、黑两个输出端子,红端子表示“+”,黑端子表示“-”,面板中间带有接“大地”符号的黑端子,表示该端子接机壳,与每一路输出没有电气联系,仅作为安全线使用。经常有人想当然的认为“大地”符号表示接地,“+”“-”表示正负两路电源输出去给双电源运放供电。
8、两路电压可以串联使用。绝对不允许并联使用。电源是一种供给量仪器,因此不允许将输出端长期短路。
