直流电源四种电路工作原理介绍

　　直流电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，需要经过变压、整流、滤波、稳压四个环节才干完成。每一个环节都有其作用所在，以下是小编对其的总结介绍。

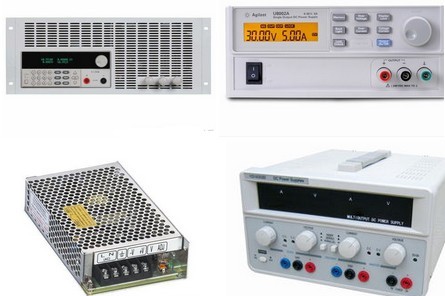

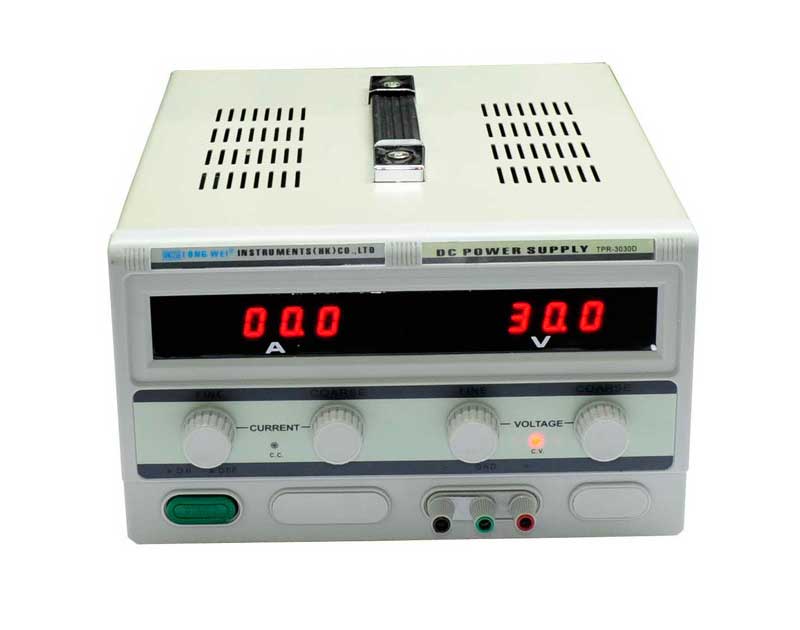

龙威直流稳压电源

　　一直流电源四种电路工作原理介绍

　　1、整流滤波电路：整流电路将交流电压Ui变换成脉动的直流电压，再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1常用的整流滤波电路有全波整流滤波、桥式整流滤波等。

　　2、电源变压器：降压变压器，将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。

　　3、稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。

　　4、滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比拟平滑的直流电压，各滤波电容C满足RL-C=3~5T/2或中T为输入交流信号周期，RL为整流滤波电路的等效负载电阻。

　　二线性稳压电源和开关稳压电源优缺点分析：

　　1.线性直流稳压电源：

　　线性稳定电源有一个共同的特点就是它的功率器件调整管工作在线性区，靠调整管之间的电压降来稳定输出。由于调整管静态损耗大，需要安装一个很大的散热器给它散热。而且由于变压器工作在工频(50Hz)上,所以重量较大。

　　该类电源优点是稳定性高，纹波小，可靠性高，易做成多路，输出连续可调的成品。缺点是体积大、较笨重、效率相对较低。这类稳定电源又有很多种，从输出性质可分为稳压电源和稳流电源及集稳压、稳流于一身的稳压稳流(双稳)电源。从输出值来看可分定点输出电源、波段开关调整式和电位器连续可调式几种。从输出指示上可分指针指示型和数字显示式型等等。

　　2.开关型直流稳压电源：

　　与线性稳压电源不同的一类稳电源就是开关型直流稳压电源，它的电路型式主要有单端反激式，单端正激式、半桥式、推挽式和全桥式。它和线性电源的根本区别在于它变压器不工作在工频而是工作在几十千赫兹到几兆赫兹。功能管不是工作在饱和及截止区即开关状态;开关电源因此而得名。

　　开关电源的优点是体积小，重量轻，稳定可靠;缺点相对于线性电源来说纹波较大(一般≤1%VO(P-P),好的可做到十几mV(P-P)或更小)。它的功率可自几瓦-几千瓦均有产品。价位为3元-十几万元/瓦。

　　以上关于直流电源四个环节的工作原理介绍希望对大家有所帮助，了解更多相关知识，欢迎联系我们
