龙威305D直流电源校准方法

　　龙威305D直流电源应用领域：蓄电池充电,车载DVD，车载音响,产品老化，如电阻，电容，继电器，直流马达，LED等。实验室，工厂，维修用电源,其它一切需要直流稳压电源的场合。下面龙威电源厂家工程师就实践使用中电源电流不准，龙威305D直流电源校准方法简单介绍下：


　　准备一台四位半万用表，三位半万用表的电流档分辨力不够(勉强也可以用)，最好用高位一点的万用表来调整。电源校准前先开机热热身，并且先调整好VR103 ，使空载时电源面板电流表读数为零。电源全部校准完之后可以再复查一次以确认调整准确。调整时，电源面板上的电流，电压旋扭要从最小值慢慢的调整到位，以防烧表。

　　VR101 小电流校准，VR102 大电流校准

　　调整这两个可调电阻，面板电流表头读数是没反应的，要外接一个电流表(万用表电流档)在电源的输出端，把电源面板上的两个电流调整旋扭慢慢的调到最大位置，电流切换开关处于LO(mA),调整VR101，使外接的电流表读数达到1A。电流切换开关处于HI(A)，调整VR102，使外接的电流表读数达到5A。

　　VR103 调零，

　　电源不接负载，电流切换开关处于LO(mA)位置，调整VR103，使电源面板上的电流表头读数为零。

　　VR104 最高输出电压调整，

　　外接一个电压表(万用表电压档)在电源的输出端上面，将电源面板上的两个电压调整旋扭慢慢的调到最大位置，调整VR104 ，使外接的电压表读数达到30V。

　　VR305 电流表头读数校准(小电流)，校准电流表小电流档的读数。电源面板上的两个表头下面的两个小孔是电压，电流表头读数校准。调整这三个地方，可以分别校准好电压，电流表头的读数。

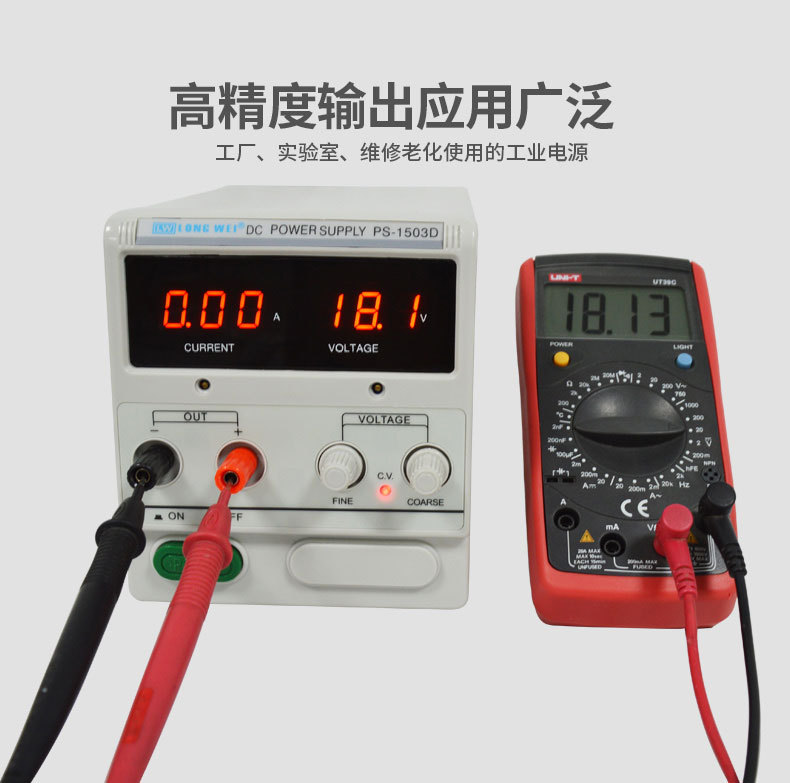

　　电源校准好以后，跟我的万用表对比，表头全程电压误差不大于正负0.1V，小电流档误差正负1毫安，大电流档不大于正负10毫安。
