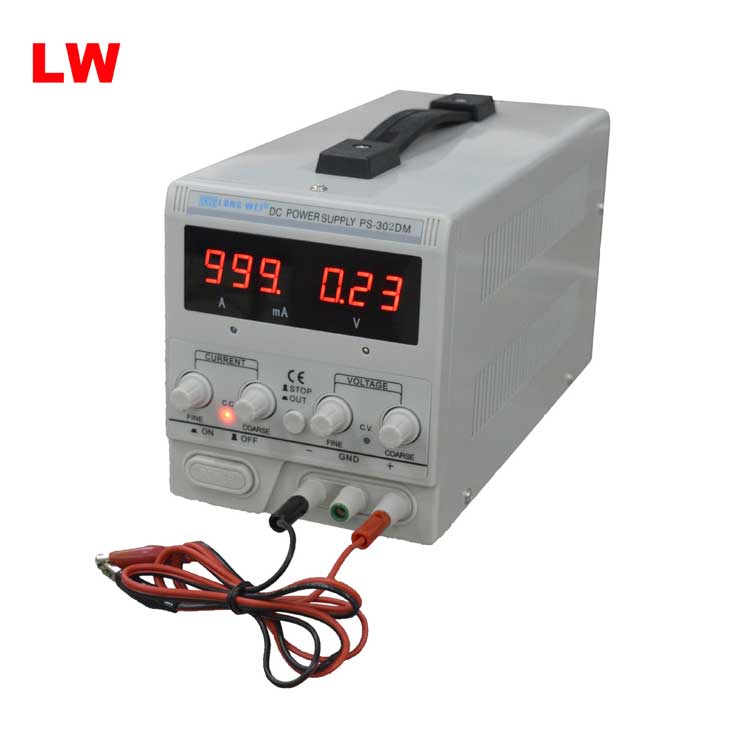

PS-302DM带毫安直流稳压电源特点: 单路输出,高精度、高可靠性、低纹波和噪音,LED数字高精度显示,1A以下自动跳转毫安级显示0-999mA ,具有电压/电流粗调细调旋钮,可精度调节电压/电流值,恒压恒流操作模式,可自动转换,具有限流保护
1. 单路输出,高精度、高可靠性、低纹波和噪音
2. LED数字高精度显示,1A以下自动跳转毫安级显示0-999mA
3.具有电压/电流粗调细调旋钮,可精度调节电压/电流值
4. 恒压恒流操作模式,可自动转换
5. 具有限流保护

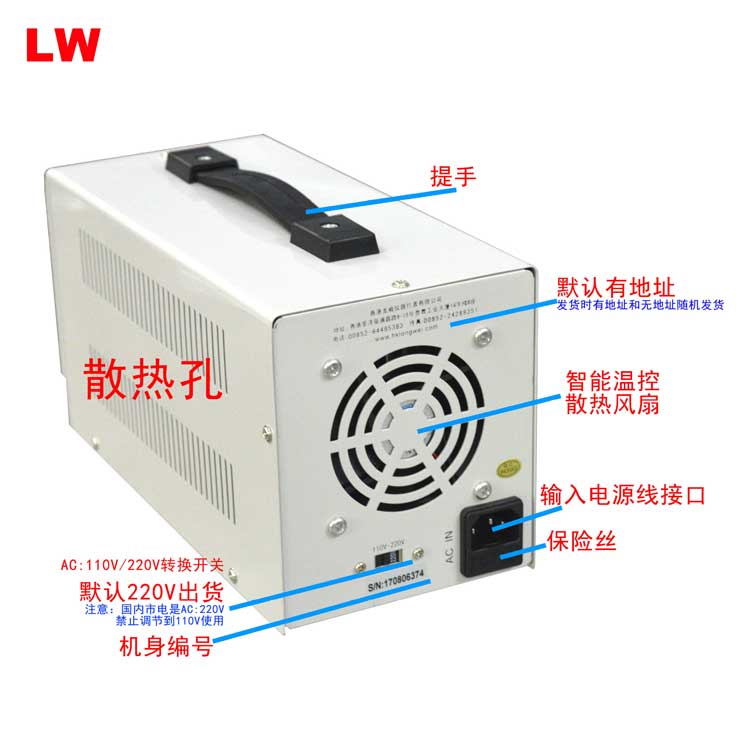

6. 输出控制开关,提手,方便使用及移动
输入电压:AC220V/110V±10% 50Hz /60Hz
工作温度:-10℃-40℃ 相对湿度<90%
储存温度:-10℃-70℃ 相对湿度<80%
稳压状态: 电压稳定度≤ 0.01%+3mV
负载稳定度≤ 0.01%+5mV
恢复时间≤100us
纹波噪声≤1mVrms
温度系数≤300PPM/℃
稳流状态: 电流稳定度≤ 0.2%+3mA
负载稳定度≤ 0.2%+3mA
纹波噪音≤ 3mArms(有效值)
电压分辨率:10mV
电流分辨率:1mA
型号 |
PS-302DM |
PS-303DM |
PS-305DM |
输出电压 |
0-30V |
0-30V |
0-30V |
输出电流 |
0-2A |
0-3A |
0-5A |
重量 |
约4.5Kg |
约4.5Kg |
约5.5KG |
尺寸长*宽*高(mm) |
275*128*143mm |
275*128*143mm |
275*128*143mm |
也可根据客人要求进行订做
1. 用于教学实验,科研
2. 用于电子生产线产品的测试与老化
3. 用于通讯设备的维修
4. 其他需要直流稳压电源的领域
其它相关相关直流电源型号:
Mode |
Rated Output |
Dimension |
|
Voltage(V) |
Current(A) |
D×W×H(mm) |
|
PS-302DM |
0-30V |
0-2A |
285×128×145 |
PS-303DM |
0-30V |
0-3A |
285×128×145 |
PS-305DM |
0-30V |
0-5A |
285×128×145 |
PS-6402DM |
0-64V |
0-2A |
285×128×145 |
PS-6403DM |
0-64V |
0-3A |
285×128×145 |
优点1)功耗小,效率高。
在图1中的开关稳压电源电路中,晶体管V在激励信号的激励下,它交替地工作在导通—截止和截止—导通的开关状态,转换速度很快,频率一般为50kHz左右,在一些技术先进的国家,可以做到几百或者近1000kHz。
这使得开关晶体管V的功耗很小,电源的效率可以大幅度地提高,其效率可达到80%。
2)体积小,重量轻。
从开关稳压电源的原理框图可以清楚地看到这里没有采用笨重的工频变压器。由于调整管V上的耗散功率大幅度降低后,又省去了较大的散热片。由于这两方面原因,所以开关稳压电源的体积小,重量轻。
3)稳压范围宽。
从开关稳压电源的输出电压是由激励信号的占空比来调节的,输入信号电压的变化可以通过调频或调宽来进行补偿,这样,在工频电网电压变化较大时,它仍能够保证有较稳定的输出电压。
所以开关电源的稳压范围很宽,稳压效果很好。此外,改变占空比的方法有脉宽调制型和频率调制型两种。这样,开关稳压电源不仅具有稳压范围宽的优点,而且实现稳压的方法也较多,设计人员可以根据实际应用的要求,灵活地选用各种类型的开关稳压电源。
4)滤波的效率大为提高,使滤波电容的容量和体积大为减少。
开关稳压电源的工作频率基本上是工作在50kHz,是线性稳压电源的1000倍,这使整流后的滤波效率几乎也提高了1000倍。就是采用半波整流后加电容滤波,效率也提高了500b倍。在相同的纹波输出电压下,采用开关稳压电源时,滤波电容的容量只是线性稳压电源中滤波电容的1/500—1/1000。
5)电路形式灵活多样。
例如,有自激式和他激式,有调宽型和调频型,有单端式和双端式等等,设计者可以发挥各种类型电路的特长,设计出能满足不同应用场合的开关稳压电源
香港龙威优势:
三十多年的生产经验,具有专业研发,生产团队。我们将会以实惠的价格提供优质的产品。能够保证产品的精确度和稳定性,可放心,安全的使用。
面板设计,使得电源看起来,简单,大方又不失美观。
内部采用优质变压器,使电源具有低文波,低噪音的特点。
一天产量可达500台,有充足的货源供应。
我们所有的产品在出厂前都经过严格的检验,可放心使用。在使用前请仔细阅读使用说明书,避免使用不当导致机子出现故障。
