香港龙威：LW-10020KD: 0-100V/0-20A高压直流稳压电源型号：LW-10020KD 此款为定制机型
龙威LW10020KD数显开关可调直流稳压电源100V,20A大功率电源,高精度LED数字显示,直观明了.采用先进技术,有效减轻了电源的重量,方便电源移动.多种保护功能,可调式过压保护(OVP),限流保护(OCP),过温保护(OTP),过功率保护(OPP)。12公分智能化的温控风扇,散热效果优良,有效延长风扇寿命,降低噪音.塑胶面板,更美观,提手设计,更方便携带

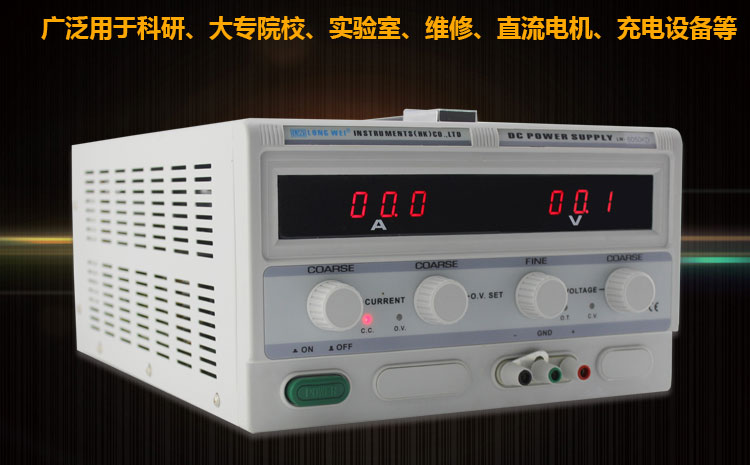

龙威电源应用领域：1, 蓄电池充电,车载DVD,车载音响, 产品老化,如电阻,电容,继电器,直流马达等,电解、电镀、PCB制造,实验室,工厂,维修用电源, 其它一切需要直流稳压电源的场合。
1、 高稳定性
2、 内置EMI滤波器
3、 100%满载老化
4、 保护功能：过压，过流，过载，过温保护
输入电压：110/220VAC ±10%
输入电压频率：47Hz-63Hz
浪涌电流：冷机启动30A/115V,60A/230V
输入漏电电流：<0.7mA/230V
输出电压范围：0-100VDC
输出电流范围：0-20可调
耐压测试：输入-输出：1.5KVAC/1分钟
输入-外壳：1.5KVAC/1分钟
输出-外壳：500VAC/1分钟

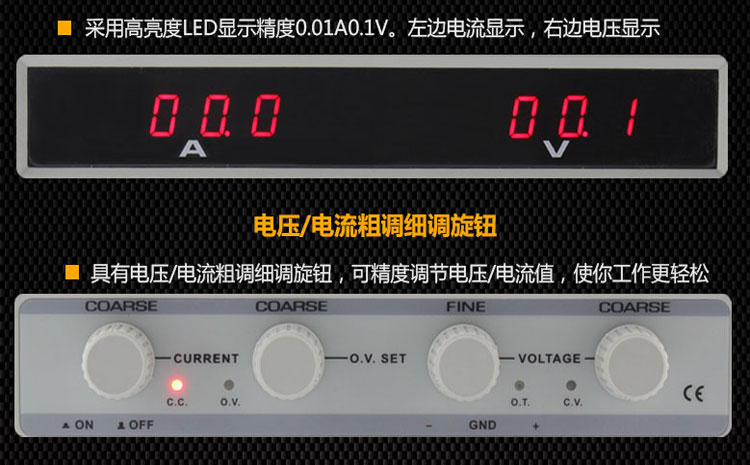

显示方式及精度：LED数字显示±1%±1字
纹波及噪声：≤1%(有效值)
电压稳定度：≤0.1+2mV
电流稳定度：≤0.8%
负载稳定度：≤0.1+2mV
整机效率：≥87%
工作温度及湿度：-100C-400C 20%-90%
储存温度及湿度：-200C-800C 20%-80%

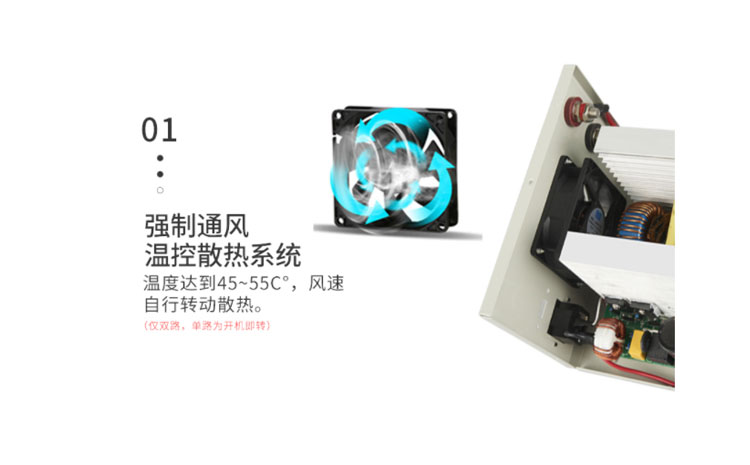

冷却方式：智能温控风扇
欢迎新老客户来电来函咨询。
我们所有的产品在出厂前都经过严格的检验，可放心使用。在使用前请仔细阅读使用说明书，避免使用不当导致机子出现故障。

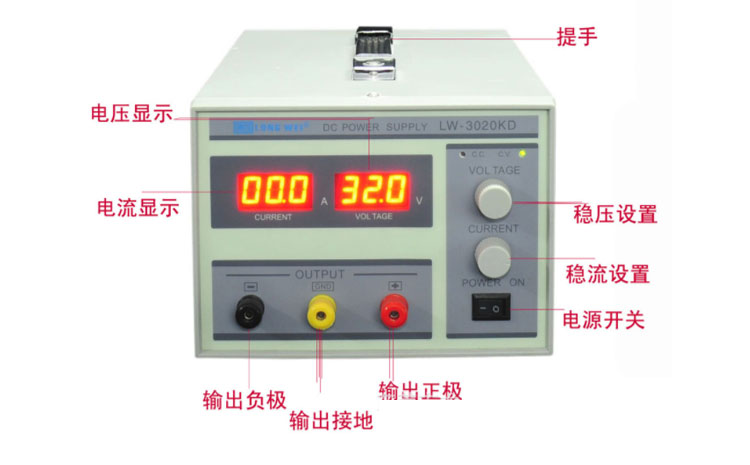

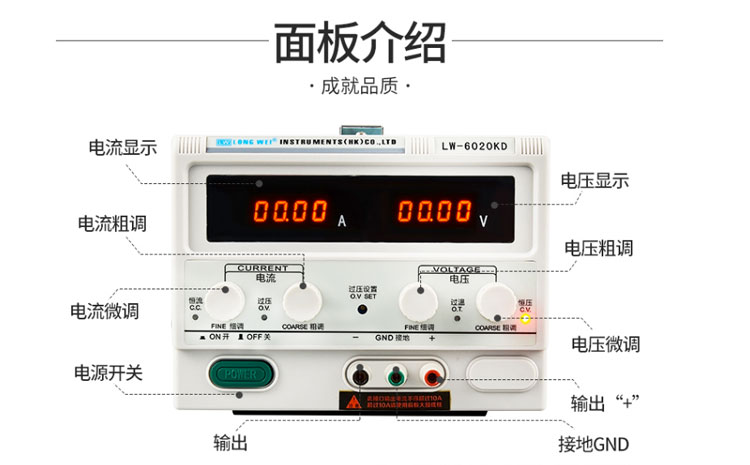

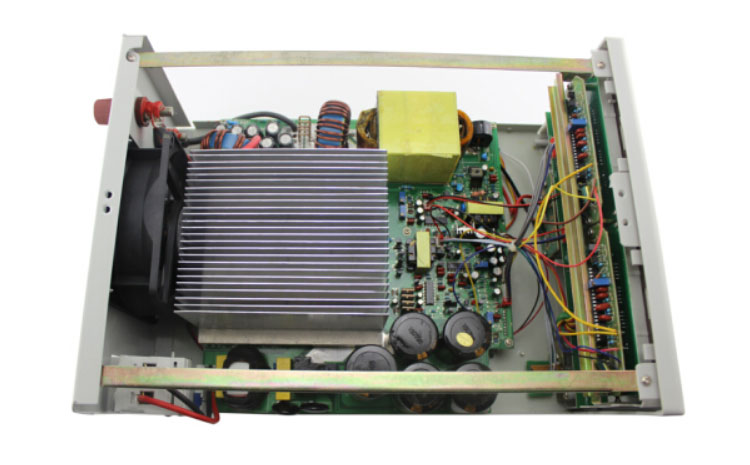

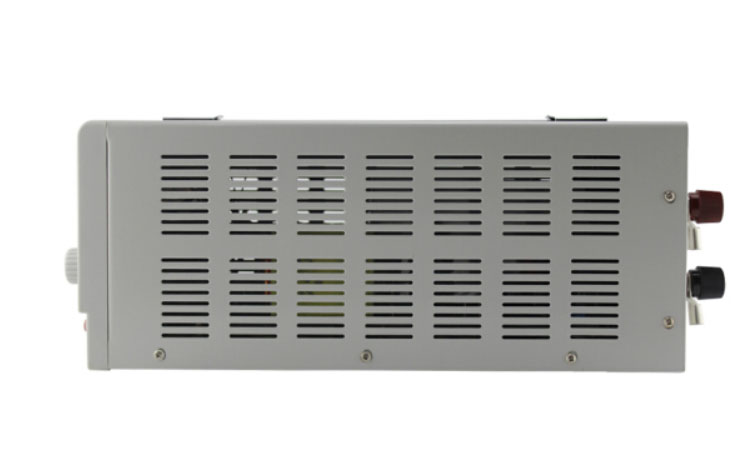

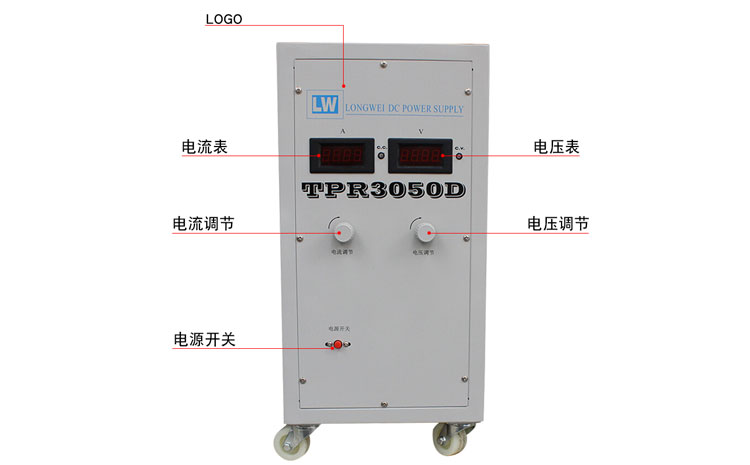

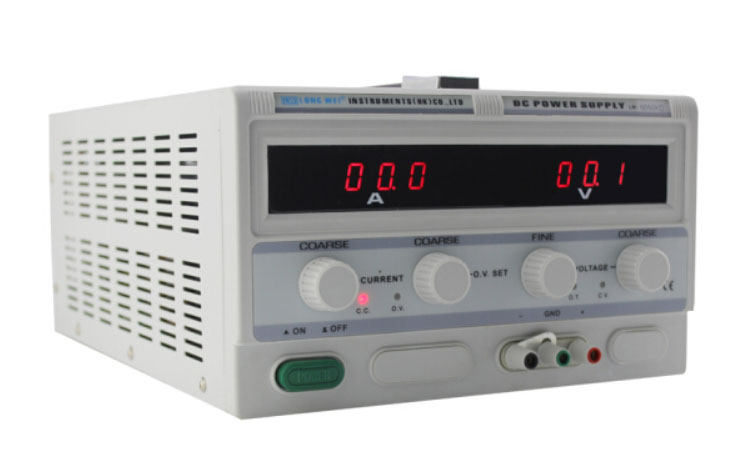

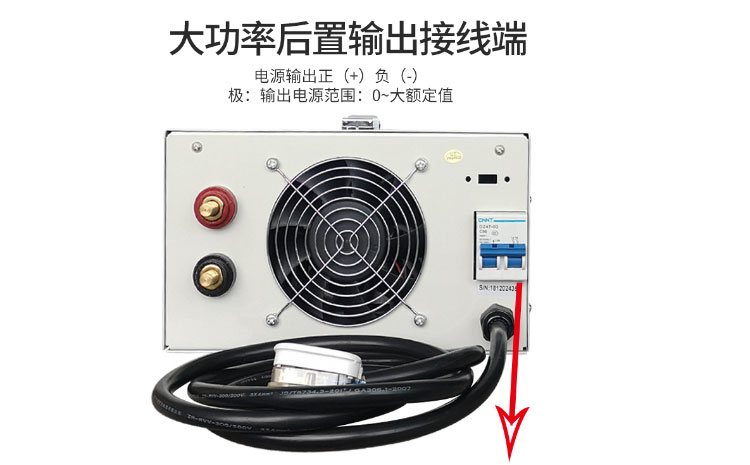

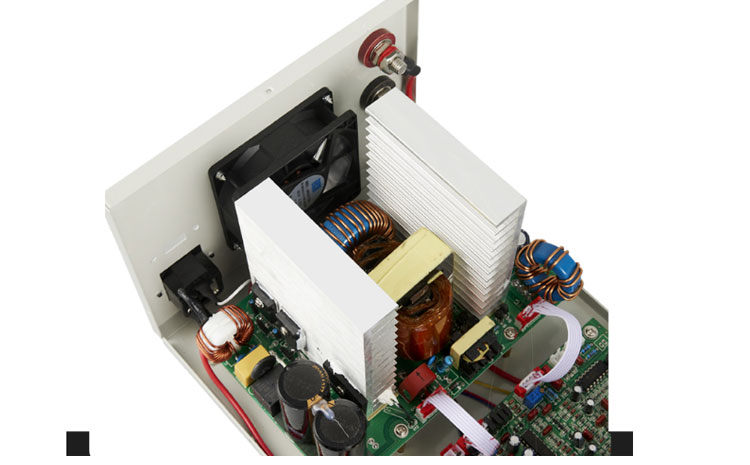

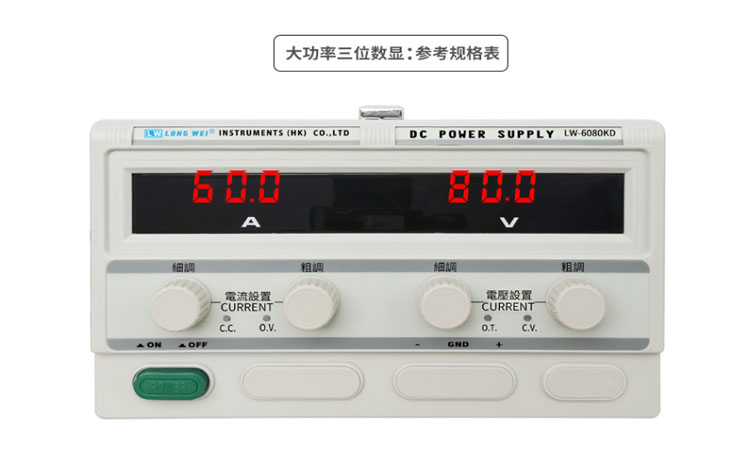

图片展示(以下图片都由我司自己拍摄，全是真实的产品展示)
产品名称：开关式数显直流稳压电源
规格：电压电流均可调
产品型号：
LW-1550KD (0-15V 0-50A)
LW-1560KD (0-15V 0-60A)
LW-3050KD (0-30V 0-50A)
LW-3060KD (0-30V 0-60A)
LW-3080KD (0-30V 0-80A)
LW-30100KD (0-30V 0-100A)
LW-6020KD (0-60V 0-20A)
LW-6030KD (0-60V 0-30A)
|
型号
|
额定输出
|
外形尺寸(mm)
|
|
|
电压(V)
|
电流(A)
|
||
|
LW-1550KD
|
0-15V
|
0-50A
|
420×260×160
|
|
LW-1560KD
|
0-15V
|
0-60A
|
420×260×160
|
|
LW-3050KD
|
0-30V
|
0-50A
|
420×260×160
|
|
LW-3060KD
|
0-30V
|
0-60A
|
420×260×160
|
|
LW-3080KD
|
0-30V
|
0-80A
|
420×260×160
|
|
LW-30100KD
|
0-30V
|
0-100A
|
420×260×160
|
|
LW-6020KD
|
0-60V
|
0-20A
|
420×260×160
|
|
LW-6030KD
|
0-60V
|
0-30A
|
420×260×160
|
产品型号：
LW-1540KD (0-15V 0-40A)
LW-1550KD (0-15V 0-50A)
LW-1560KD (0-15V 0-60A)
LW-1580KD (0-15V 0-80A)
LW-3040KD (0-30V 0-40A)
LW-3050KD (0-30V 0-50A)
LW-3060KD (0-30V 0-60A)
LW-3080KD (0-30V 0-80A)
LW-30100KD (0-30V 0-100A)
LW-30150KD (0-30V 0-150A)
LW-5020KD (0-50V 0-20A)
LW-5030KD (0-50V 0-30A)
LW-5040KD (0-50V 0-40A)
LW-5050KD (0-50V 0-50A)
LW-5060KD (0-50V 0-60A)
LW-5080KD (0-50V 0-80A)
LW-50100KD (0-50V 0-100A)
LW-6020KD (0-60V 0-20A)
LW-6030KD (0-60V 0-30A)
LW-6040KD (0-60V 0-40A)
LW-6050KD (0-60V 0-50A)
LW-6060KD (0-60V 0-60A)
LW-6080KD (0-60V 0-80A)
LW-60100KD (0-60V 0-100A)
LW-6420KD (0-64V 0-20A)
LW-6430KD (0-64V 0-30A)
LW-6450KD (0-64V 0-50A)
LW-8050KD (0-80V 0-50A)
LW-8080KD (0-80V 0-80A)
LW-10010KD (0-100V 0-10A)
LW-10020KD (0-100V 0-20A)
LW-10030KD (0-100V 0-30A)
LW-10040KD (0-100V 0-40A)
LW-10050KD (0-100V 0-50A)
LW-12010KD (0-120V 0-10A)
LW-12020KD (0-120V 0-20A)
LW-15002KD (0-150V 0-2A)
LW-15003KD (0-150V 0-3A)
LW-15010KD (0-150V 0-10A)
LW-20002KD (0-200V 0-2A)
LW-20003KD (0-200V 0-3A)
LW-20005KD (0-200V 0-5A)
LW-20010KD (0-200V 0-10A)
LW-20020KD (0-200V 0-20A)
此系列规格电源可为特殊要求用户量身订做。
香港龙威电源创立于1986年，是一家集研发、生产、销售于一体的科技型企业。专业生产示波器、直流稳压电源、开关电源、变频电源、LCR数字电桥、音频扫频仪、信号发生器、毫伏表、线材测试仪、漏电测试仪、耐压仪等120多种测量教学仪器及工业专用设备。
近年来，随着龙威电源知名度的不断提高，龙威生产规模的不断扩大，龙威品牌得到了越来越多国内外用户的赞誉和认可。公司拥有一支专业的技术研发队伍和管理人才，以优良的产品设计能力，完备的工艺控制和检测手段，为用户提供高品质的电子测量仪器。
文以丰富的直流开关电源案例分析，介绍单端正激式直流开关电源，自激式直流开关电源，推挽式直流开关电源、降压式直流开关电源、升压式直流开关电源和反转式直流开关电源。
随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低(只有40%-50%)、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。为了提高效率，人们研制出了开关式稳压电源，它的效率可达85%以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类直流开关电源的工作原理作一阐述。
开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的直流开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。
调宽式开关稳压电源的基本原理可参见下图。
对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压U。可由公式计算，
即Uo=Um×T1/T
式中Um为矩形脉冲最大电压值;T为矩形脉冲周期;T1为矩形脉冲宽度。
从上式可以看出，当Um与T不变时，直流平均电压Uo将与脉冲宽度T1成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。
开关式稳压电源的原理电路
1、基本电路
图二直流开关电源基本电路框图
开关式稳压电源的基本电路框图如图二所示。
交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。
控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种直流开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。
以上介绍了脉冲宽度调制式开关稳压电源的基本工作原理和各种电路类型，在实际应用中，会有各种各样的实际控制电路，但无论怎样，也都是在这些基础上发展出来的。
