开关电源是一种高频化电能转换装置,是电源供应器的一种。功能是将一个位准的电压,透过不同形式的架构转换为用户端所需求的电压或电流。开关电源的输入多半是交流电源(220V AC或380V AC电源),而输出直流电源的设备.今天香港龙威电源带你们了解开关电源的构成原理.

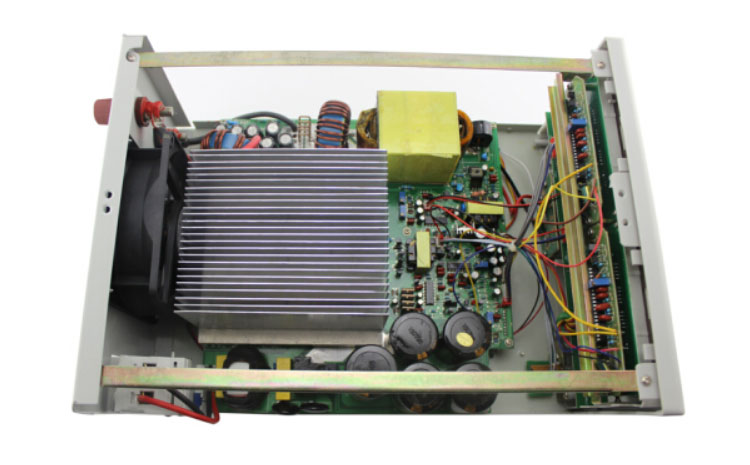

大功率开关电源图片
分别是主电路、控制电路、检测电路、还有辅助电源,下面就详细的介绍一下这是大功率开关电源几个主要的部分。
冲击电流限幅:限制接通电流的瞬间输入侧的冲击电流。
输入滤波器:将电网中存在的杂波过滤还有反馈会电网。
整流跟滤波:将电网当中的交流电转化为高频的直流电,这个是高频开关电源的核心部分。
输出整流跟滤波:满足负载的需要,提供稳定可靠的直流电源。

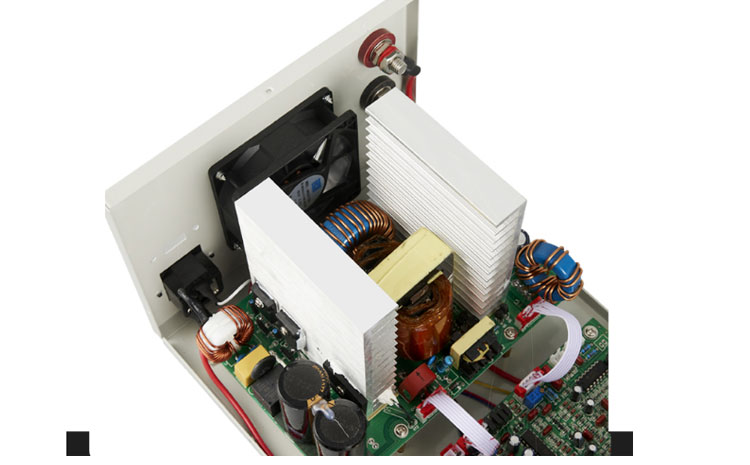

开关电源内部结构图
从输出端取样,跟设定值进行比较,控制逆变器,改变它的脉宽,使得输出稳定,还有就是测试电路提供的数据,经保护电路的鉴别,使得控制电路对电源的各种保护。
能够提供保护电路中正在运行的各种的参数还有各种仪表的数据。
能够实现电源的远程启动还有保护电路跟控制电路提供工作用电。
龙威电源内部图
今天香港龙威电源带你们了解直流电源质量指标的检测方法,直流电源的技术指标一般可以分为两大类,一种就是特性指标,里面包含了允许输送进去的的电压,输送输出来的电压跟电流还有输送出来的电压的调整范围等。
另外一种就是质量的指标,这个指标是用来衡量输送出来的直流电源的平稳程度的,里面包含了稳定电压的系数还有输送出来的电阻、纹波电压还有温度系数等。下面让我为大家介绍一下质量检测的方法。

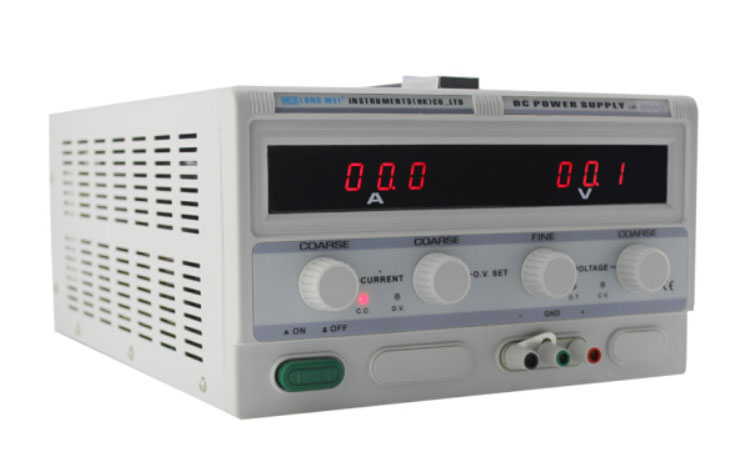

直流电源显示屏图片
(1) 直流电源的纹波电压:这个指的是叠加在输出电压的交流电压分量,能够用直流电源里的示波器还看他的峰值,检测的结果是按毫伏级来算,也能够运用交流毫伏表来检测有效值,但是纹波不是正弦波,所以会存在这一定误差。
(2) 稳定电压系数:在负载电流、环境温度没有发生改变的话,输送进去的电压的相对改变会导致直流电源的输出电压的相对改变。
(3) 电流压强的调整概率:输入电压的相对改变是±10%的输出电压的改变数量。稳定电压系数跟电压调节概率都是表明了输入电压改变对输出电压的干扰,所以只需要检验测试其中的一个就可以了。
直流电源使用范围
以上就是香港龙威电源对开关电源构成的讲解,直流电源质量指标检测方法的讲解,希望对大家有所帮助。
