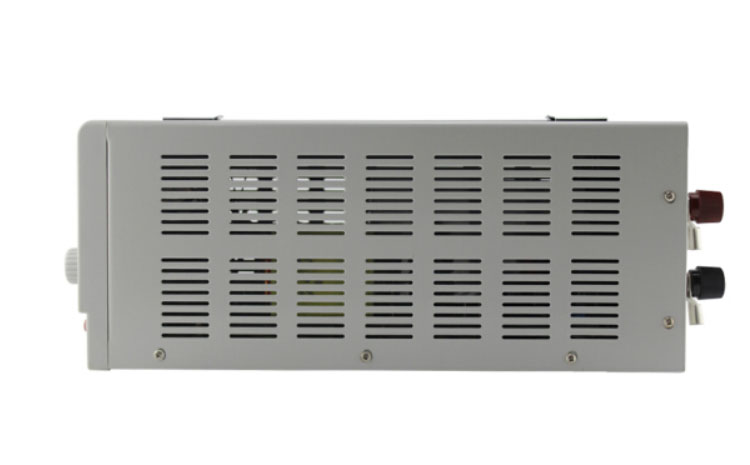

LW-3030KD开关直流电源产品参数与使用说明书



　　LW-3030KD开关直流电源概述：该电源采用先进PWM技术，实现电压、电流均可以从0-额定值连续可调。高精度基准稳压源，合理线路设计，提供高精度输出能力。大功率IGBT器件的应用，保证电源足功率，提高电源长期满负载工作的稳定性。完善的保护功能，保护负载以及电源不被损坏。简单的操作方式，以及多台电源可以直接串联，并联使用，扩大了电源的应用范围。

　　LW-3030KD开关直流电源特点：

　　1. 高精度LED数字显示，直观明了。

　　2. 6公分智能化的双温控风扇，散热效果优良，有效延长风扇寿命，降低噪音。

　　3. 采用先进技术，有效减轻了电源的重量，方便电源移动。

　　4. 多种保护功能，固定式过压保护(OVP)，限流保护(OCP)，过温保护(OTP)，过功

　　率保护(OPP)。

　　5. 电压采用多圈电位器调节，使输出更精准。

　　开关直流电源应用领域：

　　1. 蓄电池充电。

　　2. 车载DVD，车载音响。

　　3. 产品老化，如电阻，电容，继电器，直流马达，LED等。

　　4. 电解、电镀、PCB制造业。

　　5. 实验室，工厂，维修用电源。

　　6. 其它一切需要直流稳压电源的场合。

　　LW-3030KD开关直流电源技术参数：

　　1. 输入电压：220V±10% @50Hz±5Hz(110V±10% @60Hz可定做)

　　2. 输出电压：DC 0-额定值V(见表一)

　　3. 输出电流：DC 0-额定值A (见表一)

型号	输出电压	输出电流	显示	显示精度
LW1520KD	0-15V	0-20A	3位LED显示	±1%±1字
LW1530KD	0-15V	0-30A	3位LED显示	±1%±1字
LW3010KD	0-30V	0-10A	3位LED显示	±1%±1字
LW3020KD	0-30V	0-20A	3位LED显示	±1%±1字
LW3030KD	0-30V	0-30A	3位LED显示	±1%±1字
LW6010KD	0-60V	0-10A	3位LED显示	±1%±1字

　

　4. 显示精度：

　　±1%±1字(三位/三位半数字显示，电压分辨率0.1V，电流分辨率0.1A)

　　±0.1%±1字(四位/四位半数字显示，电压分辨率0.01V，电流分辨率0.01A)

　　5. 开机延迟：3-5S 关机延迟：1-6S(视负载而定)

　　6. 电压稳定度：≤0.2%

　　7. 电流稳定度：≤0.5%

　　8. 负载稳定度：≤0.5%

　　9. 纹波及噪声：≤1%(有效值)

　　10. 整机效率：≥86%(满载情况下测试)

　　11. 工作环境：-10℃- +40℃ 相对湿度20%-90%(非凝结)

　　12. 存储环境：-20℃- +80℃ 相对湿度20%-80%(非凝结)

　　13. 耐压测试：输入-输出：1.5KVAC/1分钟

　　输入-外壳：1.5KVAC/1分钟

　　输出-外壳：500VAC/1分钟

　　14. 接地电阻：<20mΩ

　　15. 外观尺寸：长315mm*宽195mm*高155mm(不包括突出部分)

　　16.输出电压、电流可按客户要求定做。

　　产品型号：

　　LW-1510KD (0-15V 0-10A)

　　LW-1520KD (0-15V 0-20A)

　　LW-1530KD (0-15V 0-30A)

　　LW-3003KD (0-30V 0-3A)

　　LW-3005KD (0-30V 0-5A)

　　LW-3010KD (0-30V 0-10A)

　　LW-3020KD (0-30V 0-20A)

　　LW-3030KD (0-30V 0-30A)

　　LW-5010KD (0-50V 0-10A)

　　LW-6010KD (0-60V 0-10A)

　　LW-6410KD (0-64V 0-10A)

　　LW-12002KD (0-120V 0-2A)

　　LW-12003KD (0-120V 0-3A)

　　LW-12005KD (0-120V 0-5A)

　　LW-12010KD (0-120V 0-10A)

　　输出电压、电流可按客户要求定做，欢迎新老客户来电来函咨询。

　　、一,简要介绍

　　此系列直流稳压电源为单路直流电源输出，LED数字显示，同时显示电压和电流。本电源为开关型稳压电源，具有高精度，高效率，低重量，节能环保等优点。保护功能完善，具有过压(可调节)，过温，过载，短路限流保护多重保护功能，能有效保护你的产品和电源本身不被损坏。稳压，稳流自动转换，即可做稳压电源使用，亦可做稳流电源使用。广泛用于电解电 镀，马达，PCB板制造，蓄电池充电等需要直流稳压电源的场所，是工厂，

　　二、参数规格

　　2.1.额定工作条件：

　　输入电压：AC220V±10% 50Hz(AC110V输入或AC110V/AC220V 手动切换) 工作环境：-10℃ ～ +40℃ 相对湿度<80%

　　储存环境：-20℃ ～ +70℃ 相对湿度<70% 2.2.电源输出参数：

　　电压稳定度：≤0.5%

　　电流稳定度：≤0.5%

　　负载稳定度：≤0.5%

　　纹波及噪声：≤1%(有效值)

3.1.前面板：

三、各部分名称及功能

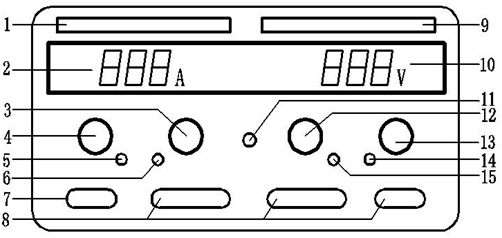

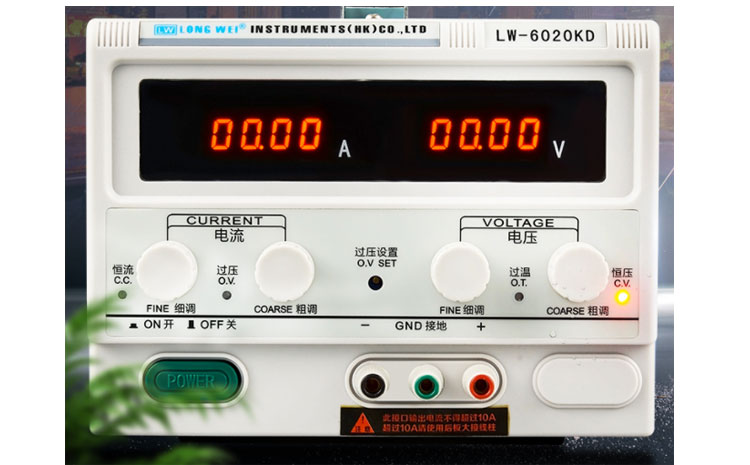

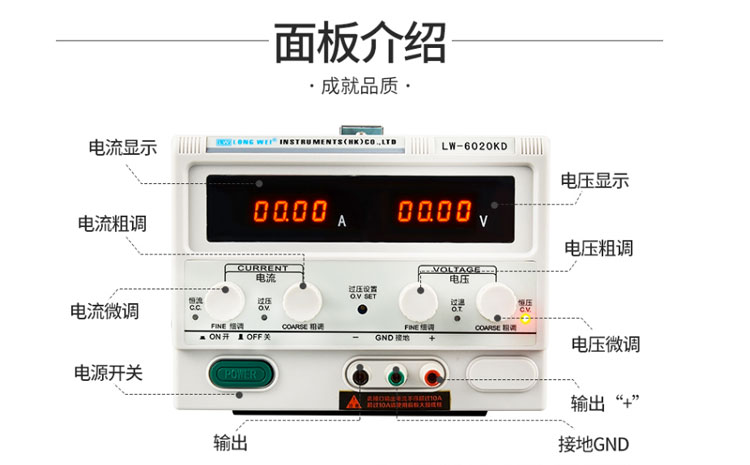

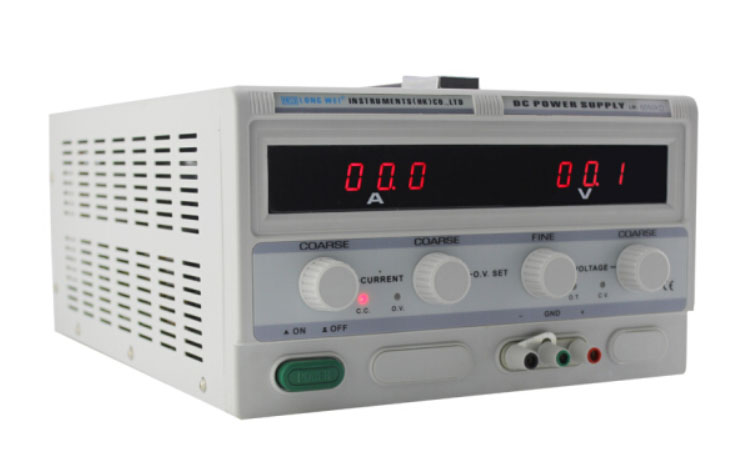

3.1.前面板：

　　(1)产品商标：产品品牌及注册商标内容。

 　

　    (2)电流显示：用于显示当前电流值，单位：安培(A)。

　　(3)电流粗调：用于粗略调节稳流电流值，可配合(4)调节。

　　(4)电流细调：用于精细调节稳流电流值，可配合(3)调节。

　　(5)CC指示灯：此灯亮起时表明电源处于稳流工作状态。

　　(6)OV指示灯：此灯亮起时表明电源处于过压保护状态，无电压输出。

　　(7)电源开关：用于打开或关闭电源。过压保护时重启电源

　　(8)前端输出：根据型号不同，端子有输出或者无输出接线柱

　　(9)电源型号：产品类型及型号内容。

　　(10)电压显示：用于显示当前电压值，单位：伏特(V)。

　　(11)过压设置：用于设置过压保护值。用一字小螺丝刀调节。

　　(12)电压细调：用于精细调节稳压电压值，可配合(13)调节。

　　(13)电压粗调：用于粗略调节稳压电压值，可配合(12)调节。

　　CV指示灯：此灯亮起时表明电源处于稳压工作状态。

　　OT指示灯：此灯亮起时表明电源处于过温保护状态，无电压输出。

　　正极输出端：电源输出正极。

　　负极输出端：电源输出负极。

　　接地端：电源接地端，内部于电源外壳相连，与输入的安全地线相连。

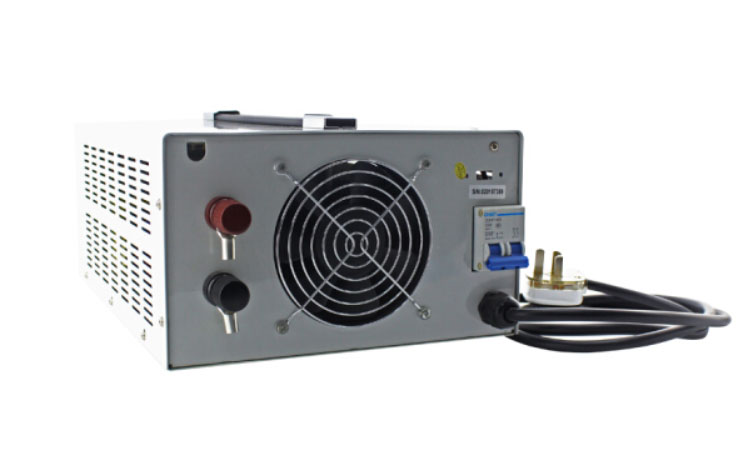

　　散热风扇：用于电源风冷散热。该风扇采用智能温控，当电源内部温度于45℃时，风扇开始旋转散热;当电源内部温度低于40℃时，风扇停止旋转。注：进出风口要留有10cm以上散热空间，以免出现过温保护，影响正常使用

　　(20)110V/220V切换开关：用于AC110V输入或AC220V输入切换。严禁随意拨此开关，输入电压与切换电压必须一致，否则会损坏电源。(默认不带此开关如有需要可定做。)

　　(21)电源输入接口：上部为安全地线、零线、火线输入，下部为保险丝，拔电源插头可用螺丝刀撬出更换保险丝。注：只能更换相同规格保险丝!
