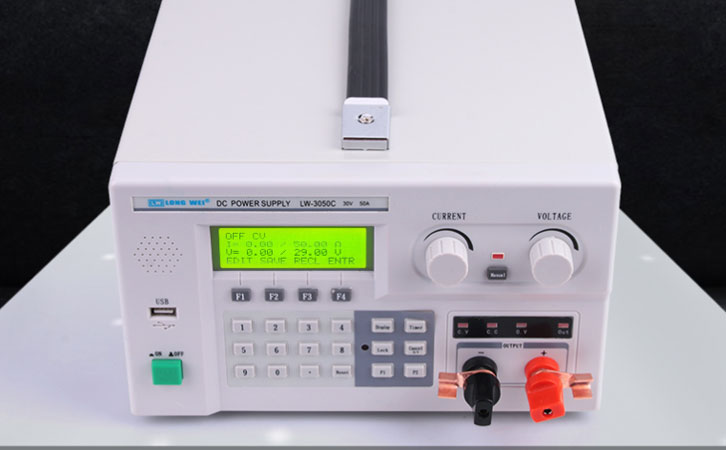

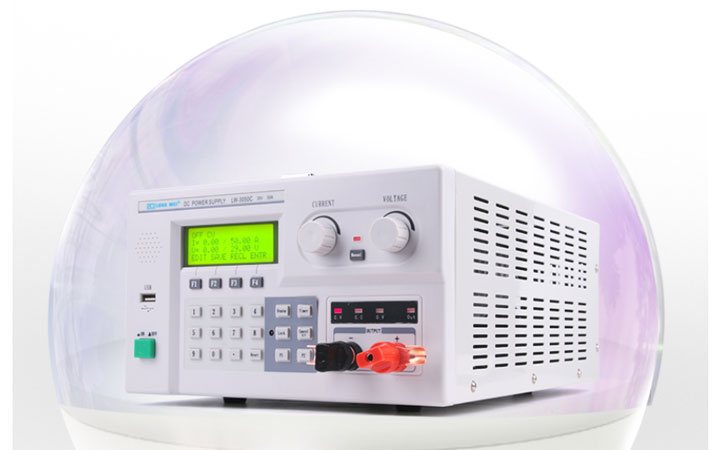

LW-3010C程控编程电源



　　程控直流稳压电源，龙威可调程控直流稳压电源30V60V10A20A30A50A编程直流电源 LW-3010C程控编程电源【30V10A】LCD液晶显示，无辐射，无闪烁，USB接口和RS485接口，两种接口，可满足多种客户对接口的要求，多重保护装置：过载保护，过压保护，过流保护，过温度保护，可储存6组数据

　　程控编程电源特点：

　　1、LCD液晶显示，无辐射，无闪烁

　　2、USB接口和RS485接口，两种接口，可满足多种客户对接口的要求

　　3、多重保护装置：过载保护，过压保护，过流保护，过温度保护

　　4、可储存6组数据

　　LW-3010C程控编程电源技术参数：

　　1.输入电压：AC:220V±10% 50Hz±5Hz

　　(可订：AC：110V±10% 60Hz±5Hz)

　　2.电压输出：

　　电源效应：≤0.05%+10mv

　　负载效应：≤0.1%+10mv

　　纹和噪音：10mVrms,50mVpp

　　设定精度：±(0.03% of reading + 10mv)

　　设定分辨率：10mv

　　电压分辨率：10mV

　　3.电流输出

　　电源效应：≤0.05%+10mA

　　负载效应：≤0.1%+10mA

　　纹波和噪音：10mArms

　　设定精度：±(0.03% of reading + 10mA)设定分辨率：10mA

　　电流分辨率：10mA

　　4.温度系数：≤300ppm/oC/

　　5.读数精度：±(0.1% of reading + 10mV);±(0.1% of reading + 10mA)

　　6.保护：过载保护，过压保护，过流保护，过温度保护

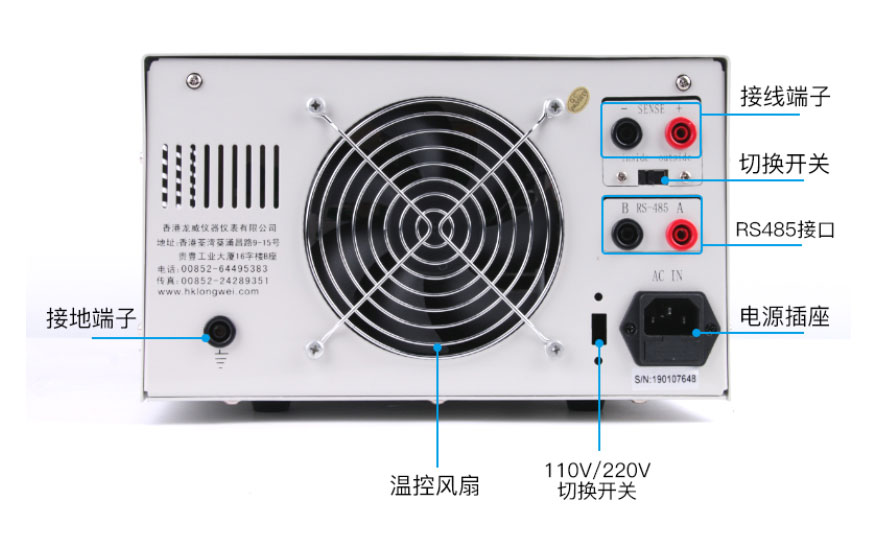

　　7.接口：USB接口，485接口

　　8.存储输出：6组

　　9.绝缘度：输出端子与机壳或其它端子间：≤60VDC

　　10.操作环境：室内使用 环境温度：0-40℃ 相对湿度：≤80%

　　11.电压输入：AC220V±10%，50/60Hz

　　12.附件：使用手册一份，电源线1份

　　13.尺寸：380(D)×260(W)×155(H)mm

　　14.重量：约12KG

　　其它程控电源可选规格型号

　　型号 输出电压 输出电流 显示方式 显示精度

　　LW-3020C 0-30V可调 0-20A可调 LCD液晶显示 ±1%±1个字

　　LW-3030C 0-30V可调 0-30A可调 LCD液晶显示 ±1%±1个字

　　LW-3050C 0-30V可调 0-50A可调 LCD液晶显示 ±1%±1个字

　　LW-3060C 0-30V可调 0-60A可调 LCD液晶显示 ±1%±1个字

　　LW-6010C 0-60V可调 0-10A可调 LCD液晶显示 ±1%±1个字

　　LW-6020C 0-60V可调 0-20A可调 LCD液晶显示 ±1%±1个字

　　LW-6030C 0-60V可调 0-30A可调 LCD液晶显示 ±1%±1个字

　　可按客户要求定制，欢迎新老客户来电来函咨询

　　程控电源应用领域：

　　1.蓄电池充电。

　　2.车载DVD，车载音响。

　　3.产品老化，如电阻，电容，继电器，直流马达，LED等。

　　4.实验室，工厂，维修用电源。

　　5.其它一切需要直流稳压电源的场合。

　　可编程直流电源开发过程遇到问题的解决办法

　　可编程直流电源、可编程交流电源出现问题的原因是轻易选择了“绝缘放大器”

　　开始采集数据的现场发来联络，内容是针对可编程交流电源、可编程直流电源电流设定值，性能未能体现出输出电流的稳定性。对各个部分的电压进行确认后发现，本来必须确保稳定的基准电压发生了变化。罪魁祸首是客户的控制器与可编程交流电源、可编程直流电源之间的接口部的“绝缘放大器”。

　　当时的我没有绝缘放大器的使用经验，但前辈都是这样用的，所以觉得应该没有问题，于是就采用了认为和普通的OP放大器一样的产品。重新查看绝缘放大器的规格后发现，与普通的OP放大器相比，偏移大，而且温度特性也更差一些。

　　同时，为了减少可编程交流电源、可编程直流电源放大器的个数，是在绝缘放大器上设置增益的状态下使用的，结果造成偏移的增益加倍，这也是导致可编程交流电源、可编程直流电源稳定性下降的原因之一。认为前辈是这样用的，所以应该没问题，自己并没有亲自对元件的规格进行确认。这是第一个失误。结果杯具了。

　　话不多说，马上返工。对策是：(1)将绝缘放大器变更为稳定性更好等级的产品(2)绝缘放大器按增益1使用(3)增益用的OP放大器放到绝缘放大器的前段(通过以高电压进行绝缘放大器的输入输出，减少偏移的影响)”。

　　在全体课员的帮助下，对可编程交流电源、可编程直流电源几十个通道进行了返工改造，总算赶上了交货期。这是一次需要认真反思的失策。
