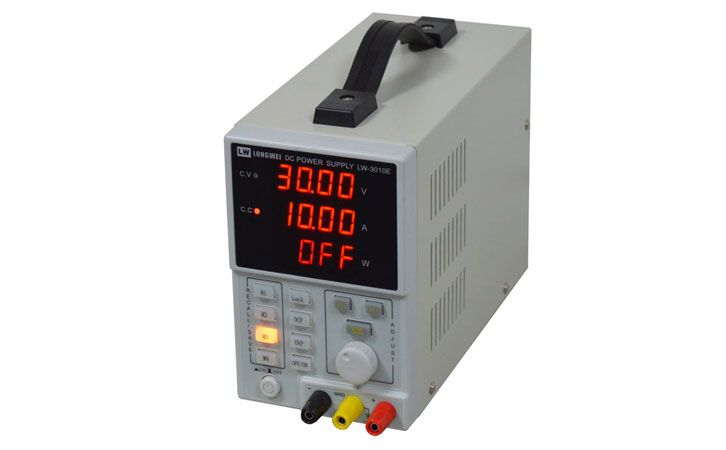

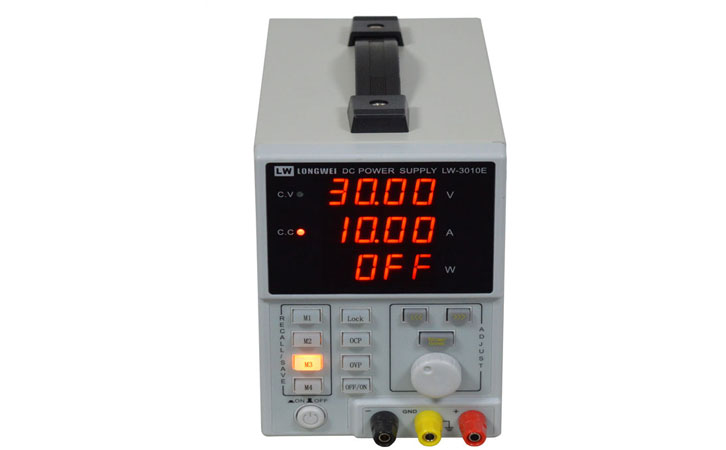

LW-305E小功率直流稳压程控电源



　　LW-305E小功率直流稳压程控电源，LW-E系列30V/60V/100V//10A/3A 300W小功率直流稳压程控电源， 高精度四位LED数字显示电流、电压、功率，直观明了，RS485接口和支持MODBUS通信协议。采用MCU微机控制，输出更精确，功能多样。编码开关步进调节：电压、电流设置，使设置更精确、灵活，

LW-E系列小功率直流稳压程控电源

　　小功率直流稳压程控电源特点：

　　1. 高精度四位LED数字显示电流、电压、功率，直观明了。

　　2. RS485接口和支持MODBUS通信协议。

　　3. 采用MCU微机控制，输出更精确，功能多样。

　　4. 编码开关步进调节：电压、电流设置，使设置更精确、灵活。

　　5. 存储和调用4组电流电压。

　　6. 多种保护功能，过压(OVP)，过温(OTP)，过载(OPP),过流(OCP)。

　　7. 智能温控风扇，环保节能及延长风扇寿命、降低噪音。

　　8. 专用LOCK锁定键，防止误操作误触碰

　　9. 精美塑料面板，体积小巧便携，输出稳定，性价比高。

　　程控电源应用领域：

　　1. 实验室，院校，DIY工程。

　　2. 车载DVD，车载音响。

　　3. 产品老化，如电阻，电容，继电器，直流马达，LED等。

　　4. 产线，工厂，维修用电源。

　　5. 其它一切需要直流稳压电源的场合。

　　LW-305E小功率直流稳压程控电源技术参数：

　　1. 输入电压：220V±10% @50Hz±5Hz

　　110V±10% @60Hz±5Hz

　　开关切换或单电压输入

　　2. 输出电压：DC 0-额定值V

　　3. 输出电流：DC 0-额定值A

　　4. 显示精度：±1%±1字,电压分辨率0.011V或0.1V，电流分辨率0.001A

　　5. 开机延迟：1-2S 关机延迟：1-6S(视负载而定)

　　6. 电压稳定度：≤0.2% +1mV

　　7. 电流稳定度：≤0.2% +10mA

　　8. 负载稳定度：CV≤0.25% +1mV

　　CC≤0.25% +10mA

　　9. 纹波及噪声：CV≤30mV(有效值)

　　CC≤20mA(有效值)

　　10. 整机效率：≥80%(满载情况下测试)

　　11. 工作环境：-10℃- +40℃ 相对湿度≤80%(非凝结)

　　12. 存储环境：-40℃- +85℃ 相对湿度≤80%(非凝结)

　　13. 耐压测试：

　　输入-输出：1.5KVAC/1分钟

　　输入-外壳：1.5KVAC/1分钟

　　输出-外壳：500VAC/1分钟

　　14. 接地电阻：<20mΩ

　　15. 外观尺寸：长237mm*宽111mm*高162mm(不含突出部分)/2.3KG

　　16.附件：主机一台，输入电源线一条，说明书一份，光盘一张，保修卡凭证，485接线端子一个。

型号	输出电压	输出电流	显示方式	显示精度
LW-305E	0-32V连续可调	0-5A连续可调	LED数字显示	±1%±1个字
LW-3010E	0-32V连续可调	0-10A连续可调	LED数字显示	±1%±1个字
LW-603E	0-60V连续可调	0-3A连续可调	LED数字显示	±1%±1个字
LW-605E	0-60V连续可调	0-5A连续可调	LED数字显示	±1%±1个字
LW-K1003D	0-100V连续可调	0-3A连续可调	LED数字显示	±1%±1个字

　　关于可编程直流电源电路的经验之谈

　　大家好，这篇文章是关于可编程直流电源电路的经验之谈。

　　在可编程直流电源产品设计中，电路图固然很重要(或者说没有电路图就无从开始…)，但并非有完美的电路图就可以生产出满足性能要求的可编程直流电源产品，这便是我写下本篇文章的宗旨。

　　因标准修订而改造的可编程直流电源产品无法顺利运行

　　我负责的产品是进行可编程直流电源波动试验的产品，这是一种通过软件控制安装在电源装置输出端的开关ON/OFF来实现电压急剧波动的试验装置。

　　本来在基础的可编程直流电源装置上就有通过软件的设置使电压进行波动的功能，但是无法满足在可编程直流电源波动试验的部分标准中所要求的，使电压急剧波动的动作。因此，需要通过安装在输出端的开关ON/OFF来实现这一动作。

　　这款可编程直流电源是在我负责之前就有实绩的产品，本次由于标准部分修订，客户要求产品需满足修订后标准。考虑到标准的修订内容也不是特别大范围的改动，因此决定在拥有实绩的产品基础上变更部分电路结构，零部件配置也基本上维持现状，在这种情况下开始了可编程直流电源产品制作工作。

　　几周之后，实际的产品制作完成。立即接通可编程直流电源!

　　但是，按照修订后标准进行测试后发现，开关OFF时的负脉冲信号比以前的(改造前的)产品大，出现了可编程直流电源波形紊乱的现象。

　　为了查明原因，我们尝试使用修订前标准的测定条件进行工作，结果发现实力和以前的产品相同。

　　那么，为什么在采用本次的测定条件时，会出现比以前的可编程直流电源产品更大的负脉冲信号呢?下一期我们再具体讲讲可编程直流电源电路的经验之谈。
