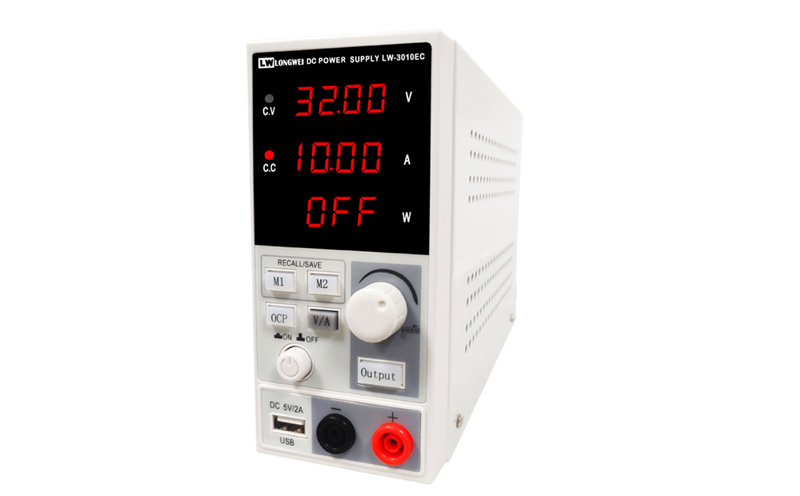

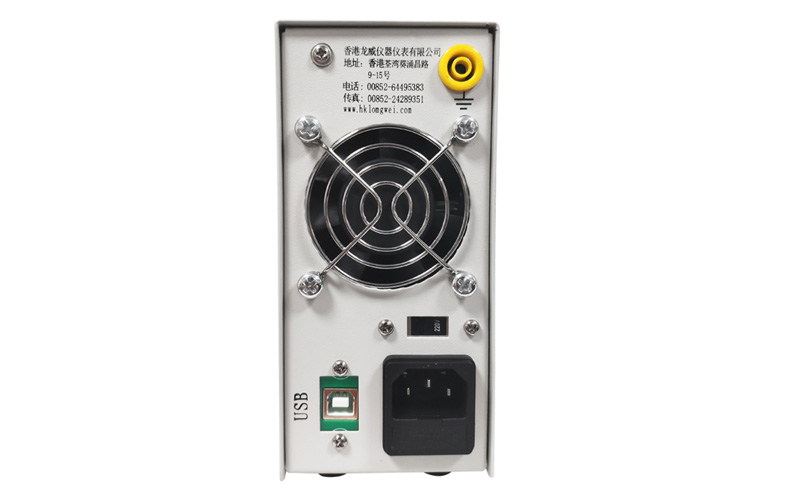

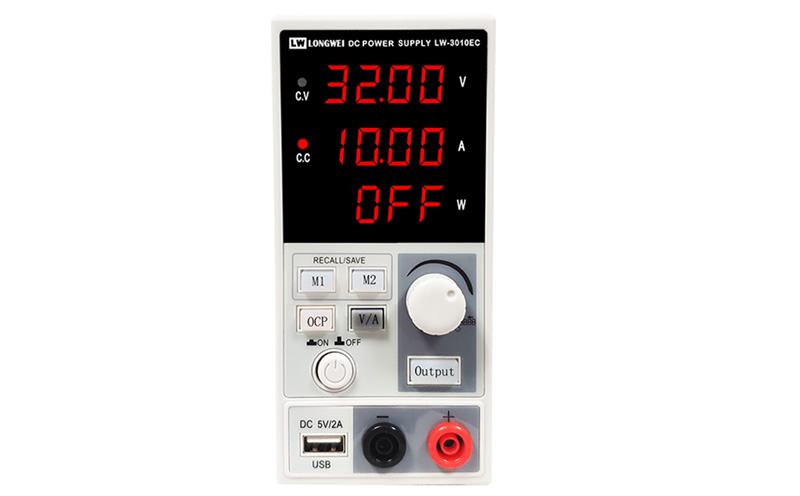

龙威LW-302E直流稳压可编程开关电源LW-E系列小功率直流稳压程控电源是一款高精度的可编程直流开关电源，高功率密度，高性能，体积小巧重量轻等优点;RS485接口和支持MODBUS通信协议。提供精准的测试数据以及纯净可靠的供电;可与其它设备组建测试系统，方便快捷的操作极大的为您的测试节省了时间及人力成本。是您测试的理想帮手。
编程电源特点：
1. 高精度四位LED数字显示电流、电压、功率，直观明了。
2. RS485接口和支持MODBUS通信协议。
3. 采用MCU微机控制，输出更精确，功能多样。
4. 编码开关步进调节：电压、电流设置，使设置更精确、灵活。
5. 存储和调用4组电流电压。
6. 多种保护功能，过压(OVP)，过温(OTP)，过载(OPP),过流(OCP)。
7. 智能温控风扇，环保节能及延长风扇寿命、降低噪音。
8. 专用LOCK锁定键，防止误操作误触碰
9. 精美塑料面板，体积小巧便携，输出稳定，性价比高。
可编程开关电源应用领域：
1. 实验室，院校，DIY工程。
2. 车载DVD，车载音响。
3. 产品老化，如电阻，电容，继电器，直流马达，LED等。
4. 产线，工厂，维修用电源。
5. 其它一切需要直流稳压电源的场合。
威可编程开关电源技术参数：
1. 输入电压：220V±10% @50Hz±5Hz
110V±10% @60Hz±5Hz
开关切换或单电压输入
2. 输出电压：DC 0-额定值V
3. 输出电流：DC 0-额定值A
4. 显示精度：±1%±1字,电压分辨率0.011V或0.1V，电流分辨率0.001A
5. 开机延迟：1-2S 关机延迟：1-6S(视负载而定)
6. 电压稳定度：≤0.2% +1mV
7. 电流稳定度：≤0.2% +10mA
8. 负载稳定度：CV≤0.25% +1mV
CC≤0.25% +10mA
9. 纹波及噪声：CV≤30mV(有效值)
CC≤20mA(有效值)
10. 整机效率：≥80%(满载情况下测试)
11. 工作环境：-10℃- +40℃ 相对湿度≤80%(非凝结)
12. 存储环境：-40℃- +85℃ 相对湿度≤80%(非凝结)
13. 耐压测试：
输入-输出：1.5KVAC/1分钟
输入-外壳：1.5KVAC/1分钟
输出-外壳：500VAC/1分钟
14. 接地电阻：<20mΩ
15. 外观尺寸：长237mm*宽111mm*高162mm(不含突出部分)/2.3KG
16.附件：主机一台，输入电源线一条，说明书一份，保修卡凭证，485接线端子一个。
|
型号 |
输出电压 |
输出电流 |
显示方式 |
显示精度 |
|
LW-305E |
0-32V连续可调 |
0-5A连续可调 |
LED数字显示 |
±1%±1个字 |
|
LW-3010E |
0-32V连续可调 |
0-10A连续可调 |
LED数字显示 |
±1%±1个字 |
|
LW-602E |
0-60V连续可调 |
0-2A连续可调 |
LED数字显示 |
±1%±1个字 |
|
LW-603E |
0-60V连续可调 |
0-3A连续可调 |
LED数字显示 |
±1%±1个字 |
|
LW-605E |
0-60V连续可调 |
0-5A连续可调 |
LED数字显示 |
±1%±1个字 |
|
LW-1001E |
0-100V连续可调 |
0-1A连续可调 |
LED数字显示 |
±1%±1个字 |
|
LW-1002E |
0-100V连续可调 |
0-2A连续可调 |
LED数字显示 |
±1%±1个字 |
|
LW-1003E |
0-100V连续可调 |
0-3A连续可调 |
LED数字显示 |
±1%±1个字 |
可编程开关电源的工作原理
可编程开关 电源 要要比线性电源复杂得多。 下图是典型的开关电源工作原理图。
1. 首先对220V/50Hz 的AC输入， 通过桥式整流器进行整流
2. 储能电容对整理后的波形进行滤波，提供未稳压的高压DC，为下一步DC到DC转换电路供电。
3. 功率晶体管开关将直流转换为20 kHz - 200kHz高压高频脉冲。
4. 根据输出电压的要求， 选择适当线匝比率的高频脉冲电压变压器
5. 这个变压器将高频脉冲高电压整流成低电压的脉冲。由于变压器工作在高频状态下，通过变压器铁芯的能量与频率成正比，因此，在开关电源中的变压器体积可以远小于同等功率的线性电源的变压器，从而大幅度降低了电源的体积和重量。
6. 双二极管整流电路，将低电压的脉冲调整为带有纹波的直流，
7. LC (电感器-电容器)网络进一步对带有纹波的直流进行滤波，将其平均成为连续、稳定的DC电压输出。
8. 与线性电源一样，差分信号放大器比较DC输出电压与参考电压的差值，将输出电压稳定在期望的设定值上。
9. 调制器电路把差分信号放大器的信号转换成高频脉宽调制的波形，驱动开关电源晶体管。如果需要更多的输出，就加大占空比;反之，就减小占空比。由于利用开关的占空比的不同控制输出能量大小，因此，在开关上的损耗就会小得多。相比于线性电源，其节能效果是非常明显的。
随着开关电源的工作频率越来越高，很多大功率的开关电源体积也能做得很小，例如可编程电源，只有1U的高度，标准机架宽度。 而3.3KW/5KW 系列电源，也只有2U(接近10cm)的高度。即便同时并联4台5KW的电源，到达20KW的输出功率，也只有不到0.5米的高度。相比于我们又是在工厂看到的装在一个大机柜中的20KW电源，要小得很多。而且，由于这一系列电源的效率接近于90%， 功率因数更是达到了99%， 每年省下的电钱都可能是一大笔。
在开关电源中，由于存在开关这样的高频器件，会产生比较高的纹波和噪声。特别是由于大功率开关管往往固定在散热器上，开关管与散热器之间存在寄生电容，这样，在开关管工作在高频情况下时，会引起比较大的共模电流，从而可能会导致更大的噪声。因此，对于普通的开关电源来说，无论是差模噪声还是共模噪声，都会高于线性电源一个数量级以上。
但随着开关电源技术的发展，很多新的技术用在了高性能可编程开关电源中，使其噪声大幅度下降，甚至与安捷伦高性能线性电源的噪声指标相当。例如安捷伦的N6700系列模块化电源系统，其密度约比同类的线性电源高出数倍。它拥有最高4个输出，在1U高的封装中提供总计高达1200瓦的输出功率。 有些模块的输出噪声完全与线性电源相当。例如N6762A 50V/100W 精密模块，在满负载的输出情况下， 其噪声仅为4mVpp / 0.5mVrms。
