LW-603E程控电源

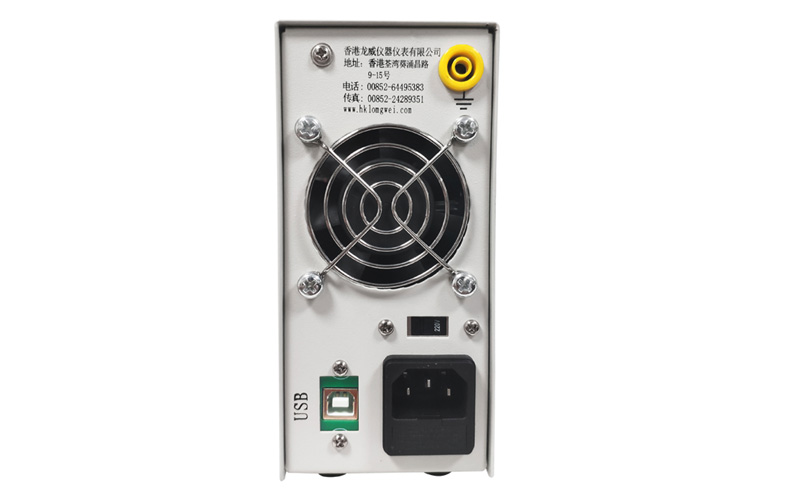

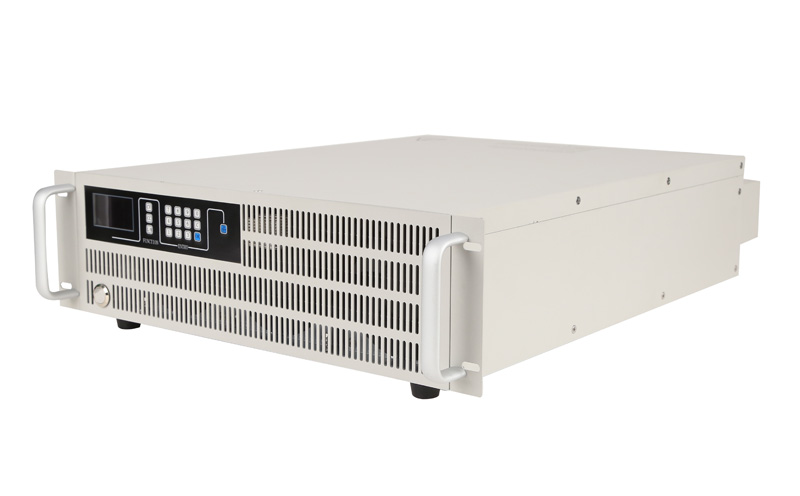

　　程控电源是在额定功率范围内，电压和电流可以实现宽范围变化的高功率密度、高性能的可编程开关电源。在高度为2U，宽度为1/4个19英寸标准机箱宽度的紧凑机箱中实现了超大范围的电压和电流输出。用户可通过电源前面板方便地对电源进行控制(调节输出电压、电流值，设置OVP、OCP限定值以及其他系统参数)。电源采用高亮度的LED显示输出电压电流值以及电源状态。电源后面板标配RS232和RS485通讯接口，以及完备的模拟控制接口，方便用户组成需要的自动测试系统。电源可广泛应用于实验室测试、生产线产品检测以及老化测试等。

　　特点：

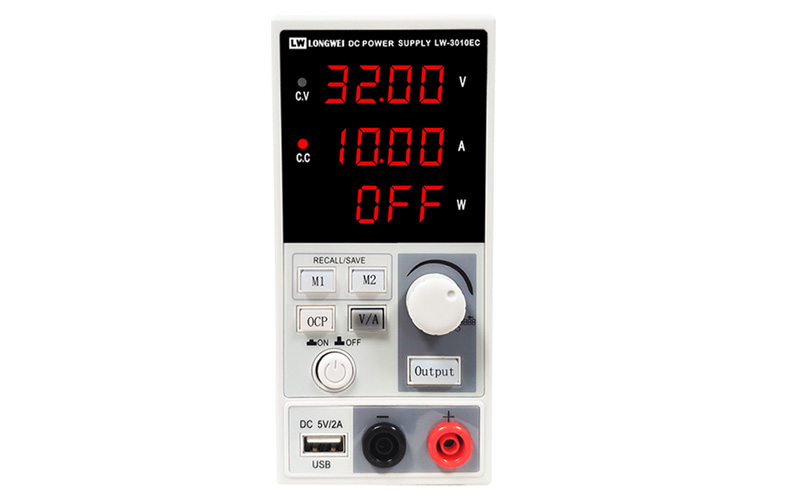

　　1. 高精度四位LED数字显示电流、电压、功率，直观明了。

　　2. RS485接口和支持MODBUS通信协议。

　　3. 采用MCU微机控制，输出更精确，功能多样。

　　4. 编码开关步进调节：电压、电流设置，使设置更精确、灵活。

　　5. 存储和调用4组电流电压。

　　6. 多种保护功能，过压(OVP)，过温(OTP)，过载(OPP),过流(OCP)。

　　7. 智能温控风扇，环保节能及延长风扇寿命、降低噪音。

　　8. 专用LOCK锁定键，防止误操作误触碰

　　9. 精美塑料面板，体积小巧便携，输出稳定，性价比高。

　　应用领域：

　　1. 实验室，院校，DIY工程。

　　2. 车载DVD，车载音响。

　　3. 产品老化，如电阻，电容，继电器，直流马达，LED等。

　　4. 产线，工厂，维修用电源。

　　5. 其它一切需要直流稳压电源的场合。

　　技术参数：

　　1. 输入电压：220V±10% @50Hz±5Hz

　　110V±10% @60Hz±5Hz

　　开关切换或单电压输入

　　2. 输出电压：DC 0-额定值V

　　3. 输出电流：DC 0-额定值A

　　4. 显示精度：±1%±1字,电压分辨率0.011V或0.1V，电流分辨率0.001A

　　5. 开机延迟：1-2S 关机延迟：1-6S(视负载而定)

　　6. 电压稳定度：≤0.2% +1mV

　　7. 电流稳定度：≤0.2% +10mA

　　8. 负载稳定度：CV≤0.25% +1mV

　　CC≤0.25% +10mA

　　9. 纹波及噪声：CV≤30mV(有效值)

　　CC≤20mA(有效值)

　　10. 整机效率：≥80%(满载情况下测试)

　　11. 工作环境：-10℃- +40℃ 相对湿度≤80%(非凝结)

　　12. 存储环境：-40℃- +85℃ 相对湿度≤80%(非凝结)

　　13. 耐压测试：

　　输入-输出：1.5KVAC/1分钟

　　输入-外壳：1.5KVAC/1分钟

　　输出-外壳：500VAC/1分钟

　　14. 接地电阻：<20mΩ

　　15. 外观尺寸：长237mm*宽111mm*高162mm(不含突出部分)/2.3KG

　　16.附件：主机一台，输入电源线一条，说明书一份，光盘一张，保修卡凭证，485接线端子一个。

型号	输出电压	输出电流	显示方式	显示精度
LW-305E	0-32V连续可调	0-5A连续可调	LED数字显示	±1%±1个字
LW-3010E	0-32V连续可调	0-10A连续可调	LED数字显示	±1%±1个字
LW-603E	0-60V连续可调	0-3A连续可调	LED数字显示	±1%±1个字
LW-605E	0-60V连续可调	0-5A连续可调	LED数字显示	±1%±1个字
LW-K1003D	0-100V连续可调	0-3A连续可调	LED数字显示	±1%±1个字

　　可编程直流开关电源的工作原理

　　在可编程直流电源的技术运用过程中，对于其电源开关的技术特点和工作原理的熟悉都是保障安全重要因素，今天开瑞小编给大家来介绍关于可编程直流开关电源的相关工作原理，一起来了解一下吧。

　　当输入交流电源时，它通常通过环路等来过滤断电网络上的干扰，同时它还过滤电源对电网的干扰。

　　当可编程DC开关电源的功率相同时，开关频率越高，开关变压器的体积越小，但对开关管的要求越高;开关变压器的次级可以有多个绕组，或者一个绕组可以有多个抽头，以获得所需的输出。一般情况下，还应增加一些保护电路，如空载保护和短路保护，否则开关电源可能会烧毁。

　　1.交流电源输入经整流滤波成直流;

　　2.通过高频PWM(脉冲宽度调制)信号控制开关管,将那个直流加到开关变压器初级上;

　　3.开关变压器次级感应出高频电压,经整流滤波供给负载;

　　4.输出部分通过一定的电路反馈给控制电路,控制PWM占空比,以达到稳定输出的目的.

　　交流电源输入时一般要经过厄流圈一类的东西,过滤掉电网上的干扰,同时也过滤掉电源对电网的干扰;

　　可编程直流开关电源在功率相同时,开关频率越高,开关变压器的体积就越小,但对开关管的要求就越高;

　　开关变压器的次级可以有多个绕组或一个绕组有多个抽头,以得到需要的输出;

　　一般还应该增加一些保护电路,比如空载、短路等保护,否则可能会烧毁开关电源.

　　主要用于工业以及一些家用电器上，如电视机，电脑等。

　　LW-E系列小功率直流稳压程控电源同时具有输入输出宽范围特性的突出优点，极大的提高了电源的利用率，可广泛应用于多种要求苛刻的测试场景，例如新能源行业，工业自动化行业，电源行业，汽车电子行业，LED照明行业，实验室通用测试等多种领域。
