LW30150KD: 0-30V/0-150A30V150A开关直流稳压电源该电源采用先进PWM技术,实现电压、电流均可以从0-额定值连续可调。高精度基准稳压源,合理线路设计,提供高精度输出能力。大功率IGBT器件的应用,保证电源足功率,提高电源长期满负载工作的稳定性。完善的保护功能,保护负载以及电源不被损坏。简单的操作方式,以及多台电源可以直接串联,并联使用,扩大了电源的应用范围。
LW-30150KD开关电源
1. 高精度LED数字显示,直观明了。
2. 12公分智能化的温控风扇,散热效果优良,有效延长风扇寿命,降低噪音。
3. 采用先进技术,有效减轻了电源的重量,方便电源移动。
4. 多种保护功能,过压保护(OVP),限流保护(OCP),过温保护(OTP),过功率保护(OPP)。
5. 塑胶面板,更美观,提手设计,更方便携带。

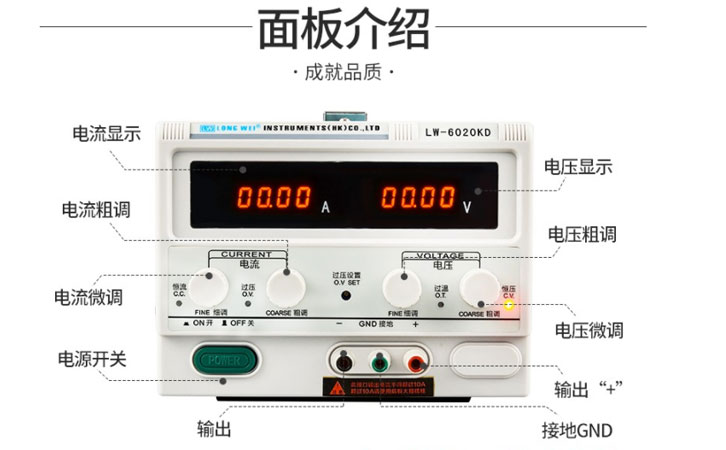

直流电源面板介绍

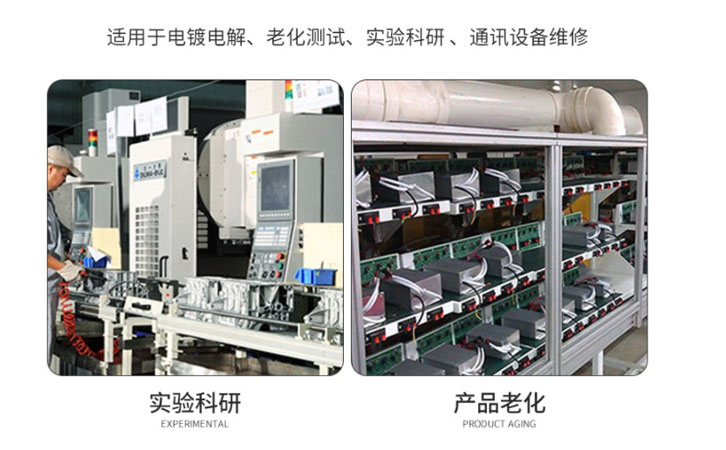

1. 蓄电池充电。
2. 车载DVD,车载音响。
3. 产品老化,如电阻,电容,继电器,直流马达等。
4. 电解、电镀、PCB制造业。
5. 实验室,工厂,维修用电源。
6. 其它一切需要直流稳压电源的场合。
1. 输入电压:220V±10% @50Hz±5Hz(110V@60Hz可定做)
2. 输出电压:DC 0-30V
3. 输出电流:DC 0-150A
4. 显示精度:±1%±1字,电压分辨率0.1V,电流分辨率0.1A)
5. 开机延迟:3-5S 关机延迟:1-10S(视负载而定)
6. 电压稳定度:≤0.2%
7. 电流稳定度:≤0.5%
8. 负载稳定度:≤0.5%
9. 纹波及噪声:≤1%(有效值)
10. 整机效率:≥86%(满载情况下测试)
11. 工作环境:-10℃- +40℃ 相对湿度20%-90%(非凝结)
12. 存储环境:-20℃- +80℃ 相对湿度20%-80%(非凝结)
13. 耐压测试:
输入-输出:1.5KVAC/1分钟
输入-外壳:1.5KVAC/1分钟
输出-外壳:500VAC/1分钟
14. 接地电阻:<20mΩ
15. 外观尺寸:长440mm*宽260mm*高160mm(不包括突出部分)
现在由于电子技术的不断提升,对电源也有了很大的要求,就是要能够满足负载的要求还有就是必须要持续稳定的提供电能,在一般情况下,我们都要求能够提供稳定的直流电能,所以,有了直流稳压电源,它在整个电源技术中占据着十分重要的地位。所以,我们要先知道直流稳压电源的组成,充分的了解直流稳压电源,这样的话,我们才能更好的去学习电源技术。
(1)电源变压器:这是一种软磁电磁的元器件,它的功能就是进行功率传输电压变换跟绝缘隔离,电源变压器在电源技术中起到了非常广泛的应用。
(2)整流电路:整流电路的作用就是把交流电转化成直流电的电路,一般整流电路是由变压器跟整流主电路还有滤波器组成。在直流电机中励磁调节电镀等领域都有着广泛的应用。
(3)滤波电路:滤波电路就是能够过滤掉整流输出电压中的纹波。是由电抗元器件组成,比如说在负载电阻的两端并联电容器,在电感还有电容组成复式滤波电路。
(4)稳压电路:稳压电路就是再电压、负载、环境温度、电路参数的变化仍然能够提供稳定的恒定电压的电路,这样的直流稳压电源现在已经被大部分的电子设备的采用。
