LW-KD系列电源为高效率开关电源,具有带载能力强,连续工作故障率低,并有过压、过温、过载、限流等多种保护功能。即可作稳压电源使用也可作稳流电源使用,稳压、稳流可自动转换。是科研、院校、工厂等首选电源产品。
1. 蓄电池充电。
2. 车载DVD,车载音响。
3. 产品老化,如电阻,电容,继电器,直流马达等。
4. 电解、电镀、PCB制造业。
5. 实验室,工厂,维修用电源。
6. 其它一切需要直流稳压电源的场合。

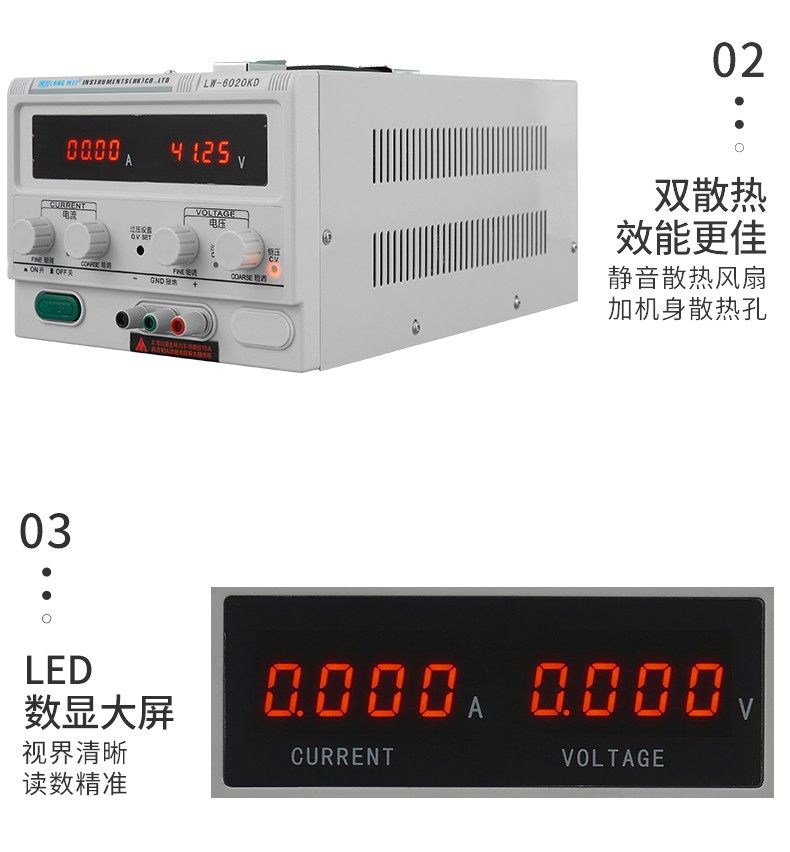

1. 高精度LED数字显示,直观明了。

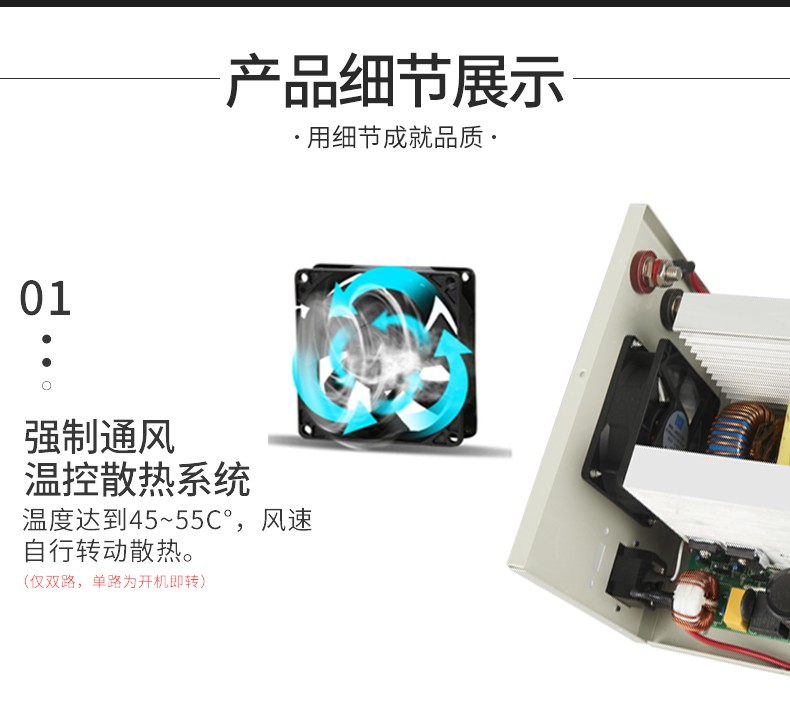

2. 12公分智能化的温控风扇,散热效果优良,有效延长风扇寿命,降低噪音。
3. 采用先进技术,有效减轻了电源的重量,方便电源移动。
4. 多种保护功能,过压保护(OVP),限流保护(OCP),过温保护(OTP),过功率保护(OPP)。
5. 塑胶面板,更美观,提手设计,更方便携带。
1. 输入电压:220V±10% @50Hz±5Hz(110V@60Hz可定做)
2. 输出电压:DC 0-60V (见表四)
3. 输出电流:DC 0-80A (见表四)
4. 显示精度:±1%±1字,电压分辨率0.1V,电流分辨率0.1A)
5. 开机延迟:3-5S 关机延迟:1-10S(视负载而定)
6. 电压稳定度:≤0.2%
7. 电流稳定度:≤0.5%
8. 负载稳定度:≤0.5%
9. 纹波及噪声:≤1%(有效值)
10. 整机效率:≥86%(满载情况下测试)
11. 工作环境:-10℃- +40℃ 相对湿度20%-90%(非凝结)
12. 存储环境:-20℃- +80℃ 相对湿度20%-80%(非凝结)
13. 耐压测试:
输入-输出:1.5KVAC/1分钟
输入-外壳:1.5KVAC/1分钟
输出-外壳:500VAC/1分钟
14. 接地电阻:<20mΩ
15. 外观尺寸:长550mm*宽260mm*高160mm(不包括突出部分)
型号 |
输出电压 |
输出电流 |
显示方式 |
显示精度 |
LW-1580KD |
0-15V连续可调 |
0-80A连续可调 |
LED数字显示 |
±1%±1个字 |
LW-15100KD |
0-15V连续可调 |
0-100A连续可调 |
LED数字显示 |
±1%±1个字 |
LW-3080KD |
0-30V连续可调 |
0-80A连续可调 |
LED数字显示 |
±1%±1个字 |
LW-30100KD |
0-30V连续可调 |
0-100A连续可调 |
LED数字显示 |
±1%±1个字 |
LW-5080KD |
0-50V连续可调 |
0-80A连续可调 |
LED数字显示 |
±1%±1个字 |
LW-50100KD |
0-50V连续可调 |
0-100A连续可调 |
LED数字显示 |
±1%±1个字 |
0-60V连续可调 |
0-100A连续可调 |
LED数字显示 |
±1%±1个字 |
(表四)
输出电压、电流可按客户要求定做,欢迎新老客户来电来函咨询。
体积小、重量轻(体积和重量只有线性电源的20~30%)、效率高(一般为60~70%,而线性电源只有30~40%)、自身抗干扰性强、输出电压范围宽、模块化。
开关电源的主要缺点:
由于逆变电路中会产生高频电压,对周围设备有一定的干扰。需要良好的屏蔽及接地
开关电源就是用通过电路控制开关管进行高速的道通与截止.将直流电转化为高频率的交流电提供给变压器进行变压,从而产生所需要的一组或多组电压!转华为高频交流电的原因是高频交流在变压器变压电路中的效率要比50Hz高很多.所以开关变压器可以做的很小,而且工作时不是很热!!成本很低.如果不将50Hz变为高频那开关电源就没有意义!!开关变压器也不神秘.就是一个普通的变压器!这就是开关电源。
开关电源,是通过电子技术实现的,主要环节:整流成直流电——逆变成所需电压的交流电(主要来调整电压)——再经过整流成直流电压输出。
开关电源的结构中由于中间没有变压器和散热片,因而体积非常小。同时,开关电源内部都是电子元件,效率高、发热小。虽然,具有电磁干扰等缺点,但现在的屏蔽技术已经非常到位。
开关电源大体可以分为隔离和非隔离两种,隔离型的必定有开关变压器,而非隔离的未必一定有。
