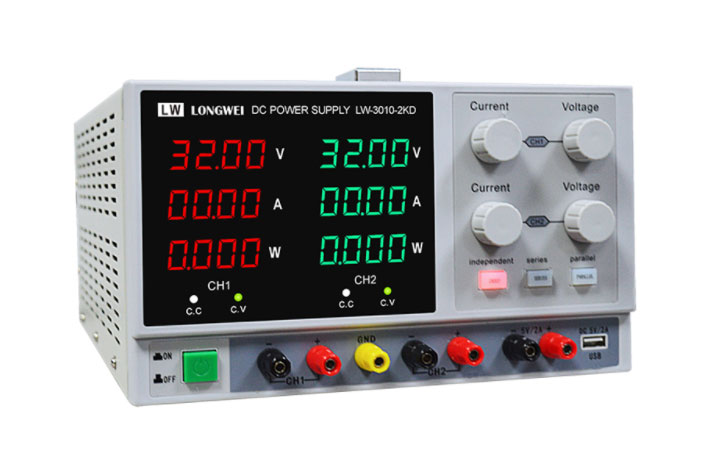

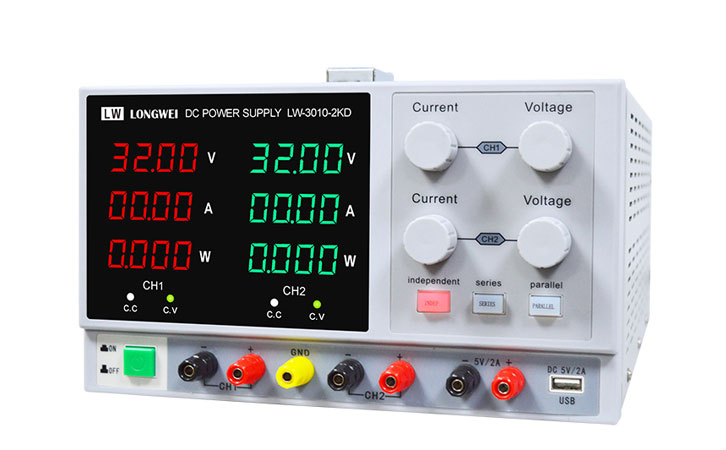

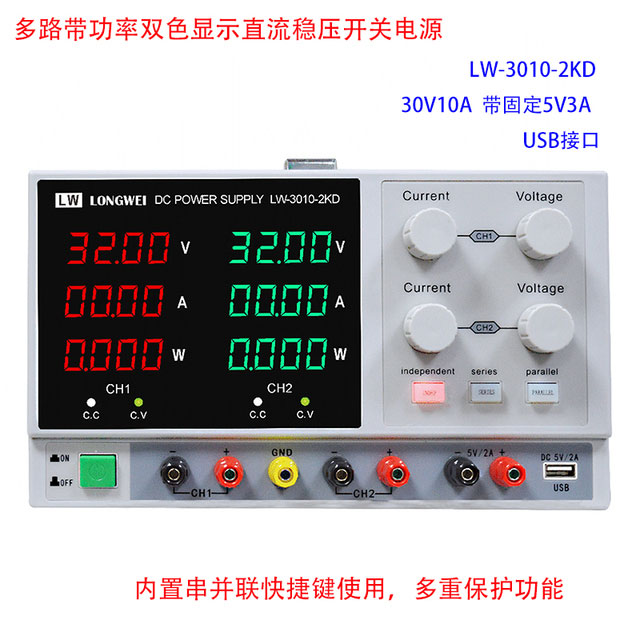

带功率三路输出 LW-3010-2KD :30V/10A直流稳压电源,双色四位LED数字显示:电流、电压、功率,USB接口和接线柱两种5V/2A接口,多种保护装置:过温、过载、限流,智能温控风扇,散热优良,有效延长风扇寿命,降低噪音,省电
带功率三路输出电源特点:

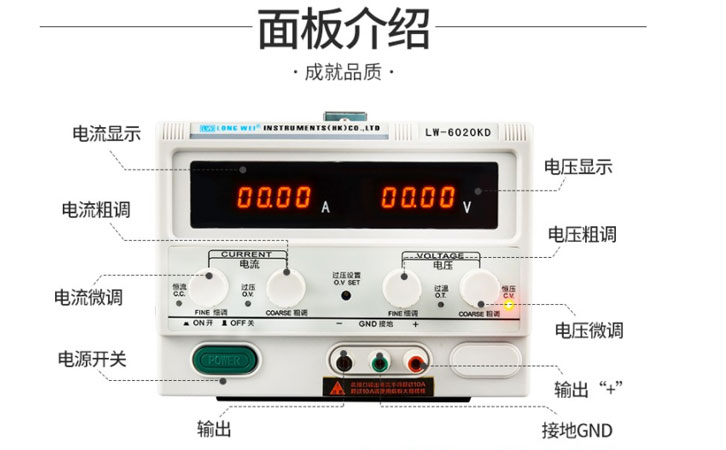

双色四位LED数字显示:电流、电压、功率;
USB接口和接线柱两种5V/2A接口;
多种保护装置:过温、过载、限流;

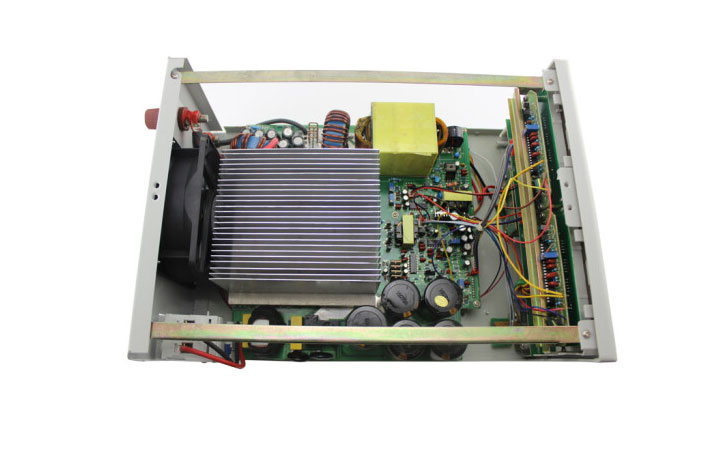

智能温控风扇,散热优良,有效延长风扇寿命,降低噪音,省电;
多路可调开关直流稳压电源参数规格:
输入电压: AC220V/110V±10% 50HZ/60HZ (开关切换)
工作环境:-10℃ ~ +35℃ 相对湿度<80%
储存环境:-20℃ ~ +70℃ 相对湿度度<70%
输出电压:0-额定值(连续可调)
输出电流:0-额定值(连续可调)
电源效应: CV≤0.5% FS CC≤0.5% FS
负载效应: CV≤0.5% FS CC≤0.5% FS
纹波及噪音: CV≤0.5% FS CC≤0.5% FS
电压显示误差:CV≤0.5% FS,分辨率0.1V
电流显示误差:CC≤0.5% FS,分辨率0.01A
电压电流显示:3或 4位LED数字电压表和电流表
固定输出参数:
输出电压:5V±1%
输出电流:2A±1%
电源效应: CV≤0.5% FS CC≤0.5% FS
负载效应: CV≤0.5% FS CC≤0.5% FS
纹波及噪音: CV≤0.5% FS CC≤0.5% FS
多路电源应用范围:
手机、充电宝、蓄电池等充电;
产品老化,如电机,马达,风扇,继电器,电容等
实验室,工厂,维修用电源;
其他需要直流稳压电源的场合。
型号 |
电压(V) |
电流(A) |
固定输出 |
带功率显示 |
串并联功能 |
尺寸 |
LW-3005-2KD |
0-30V |
0-5A |
5V/2A |
带 |
带 |
370*260*165mm |
LW-3010-2KD |
0-30V |
0-10A |
5V/2A |
带 |
带 |
370*260*165mm |
LW-3020-2KD |
0-30V |
0-20A |
-- |
-- |
-- |
450*260*165mm |
LW-6003-2KD |
0-60V |
0-3A |
5V/2A |
带 |
带 |
370*260*165mm |
LW-6005-2KD |
0-60V |
0-5A |
5V/2A |
带 |
带 |
370*260*165mm |
LW-6010-2KD |
0-60V |
0-10A |
-- |
-- |
-- |
450-260*165mm |
LW-1003-2KD |
0-100V |
0-3A |
5V/2A |
带 |
带 |
370*260*165mm |
输出电压、电流可按客户要求定做,欢迎新老客户来点来函咨询
直流电源电路相关故障的解决方案
问题分析二:交流电源与直流电源拉电流并不是通过集电极开路来作动的
由于交流电源与直流电源实际使用的数字I / O是集电极开路输出方式(灌流型),因此规格上一直是将数字I / O的发射极端用来接地。在这种情况下,不设计成所示的电路,继电器将无法工作。因为我犯了这样的错误,只好把基板重做了。修改后的交流电源与直流电源电路就是之前假设的样子。
但是,正是由于犯过这样的错误,下次组装交流电源与直流电源电路时,只要记得无论是灌电流还是拉电流,晶体管输出和开路集电极输出方式的驱动电路两种类型的话,(根据电路情况不同需要稍作改动)就可以知道大体上全部的信息了。在这之后,就只剩下根据要连接的晶体管能流通的电流大小和实际想要的电流大小来决定要用哪个晶体管了。
关于交流电源与直流电源晶体管输出(集电极开路输出方式,灌电流,拉电流等),对经验丰富经验的人来说可能是非常基础的东西,刚刚讲的这些很多人会觉得是理所当然吧。但是,我认为设计经验较少的新员工和年轻工程师很容易犯这些错误。实际上我也像上面说的,不小心搞错了…。
交流电源与直流电源电路设计中固然会出现错误。在排查错误时,出乎意料的是常常会忽略要去确认设备本来的输入输出规格。觉得有点奇怪的时候,在检查交流电源与直流电源电路配置的同时也要试着检查一下这方面。
