TPR-3020-2D多路输出 2*0-30V/2*0-20A是由二路可调输出电源和一路固定输出电源组成的高精度电源。用四组3位半(DF用4位半),分别显示二路电源的输出电压、电流值。其中二路可调输出电源具有稳压与稳流自动转换功能,其电路由调整管功率损耗控制电路、运算放大器和带有温度补偿的基准稳压器等组成。电路稳定可靠,电源输出电压能从0-标称电压值之间任意调整,在稳流状态时,稳流输出电流从0-标称电流值之间连续可调。
1. 外观简洁大方
2. 易于操作,价格实惠
3. 纹波噪音小,可靠性强
4. 具有限流保护功能
技术参数
输出电压:220V±10% 50Hz
工作温度:-10℃-40℃ 相对湿度<80%
储存温度:-10℃-70℃ 相对湿度<70%
稳压状态: 电压稳定度≤ 0.01%+2mV
负载稳定度≤ 0.2%+2mV
恢复时间≤100us
纹波噪声≤5mVrms (有效值)
温度系数≤300PPM/℃
稳流状态: 电流稳定度≤ 0.1%+3mA
负载稳定度≤ 0.2%+3mA
纹波噪音≤ 7mArms(有效值)

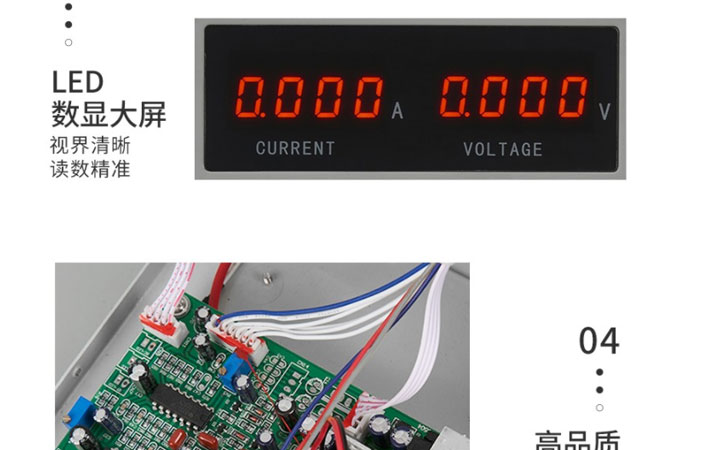

电压显示精度:三位LED数字显示 ±1%±1个字
电流显示精度:三位LED数字显示 ±2%±1个字
并联时最大输出电流可达两路电流额定值之 和。另一路固定输出5V电源,控制部分是由单片集成稳压器组成。三组电源均具有可靠的 过载保护功能,输出过载或短路都不会损坏电源。
本系列电源具有体积小,性能好,款式新 颖等特点,是科研、院校、工厂及电子电器维修等单位的首选电源。

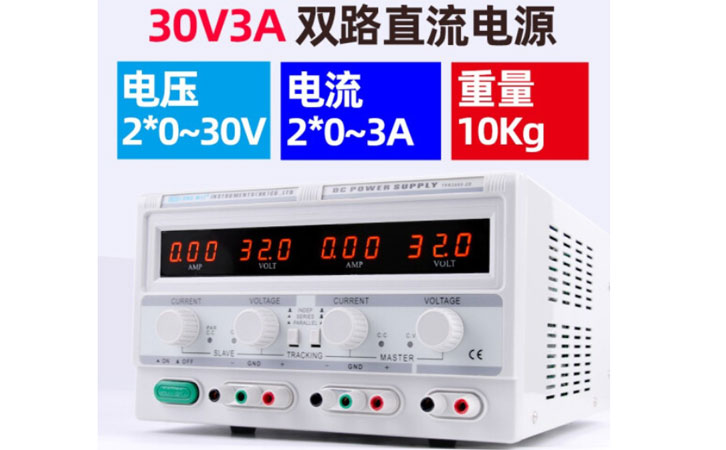

型号 |
TPR3002-2D |
TPR3003-2D |
TPR3005-2D |
TPR-6402-2D |
额定输电压 |
2X0-30V |
2X0-30V |
2X0-30V |
2X0-64V |
电流 |
2X0-2A |
2X0-3A |
2X0-5A |
2X0-2A |
重量 |
lOKg |
11.2Kg |
13Kg |
11.2Kg |
型号 |
TPR6403-2D |
TPR6405-2D |
TPR3010-2D |
TPR-3020-2D |
|
额定 |
电压 |
2X0-64V |
2X0-64V |
2X0-30V |
2X0-30V |
输出 |
电流 |
2X0-3A |
2X0-5A |
2X0-10A |
2X0-20A |
重量 |
13Kg |
16. 5Kg |
18.5Kg |
21.5Kg |
直流电源应用范围:
1. 用于教学实验,科研
2. 用于电子生产线产品的测试与老化
3. 用于通讯设备的维修
4. 其他需要直流稳压电源的领域
“地”是大地的简称,它就是人们脚下所踩着的这片真实大地。
读者可能要问,难道所有设备中标有“地”的点/线都真的与大地相连吗﹖按照安全规范而言,的确应该如此。这就是为什么很多设备的插头都有三个金属片的原因。其中一个就是用来与大地相连的,而插座中地线的另一端,也的确应该通过导体与大地可靠连接。
在阅读ATX电源有关的资料时,读者往往还会遇到“热地”和“冷地”的说法。“热地”、“冷地”和“地”又有什么联系与区别呢?实际上,“热地”、“冷地”的说法比较通俗、方便,但并不科学。
“热地”、“冷地”中的地,实际上是参考点而非真实大地的概念。这直接给了我们一个很重要的提示:难道在ATX电源中,竟然需要选择两个参考点吗?事实的确如此。
在ATX电源中,以变压器为界,通常认为变压器的上级属于高电压(交流市电220V),即热区;变压器的下级属于低电压区,即冷区。如此一来,“热地”就是ATX电源中高压区的参考点,“冷地”就是ATX电源中低压区的参考点。
