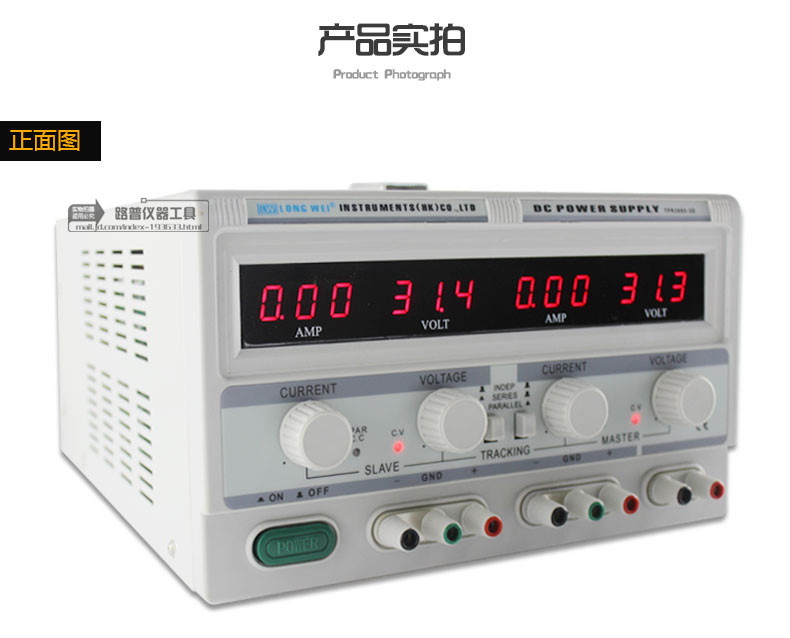

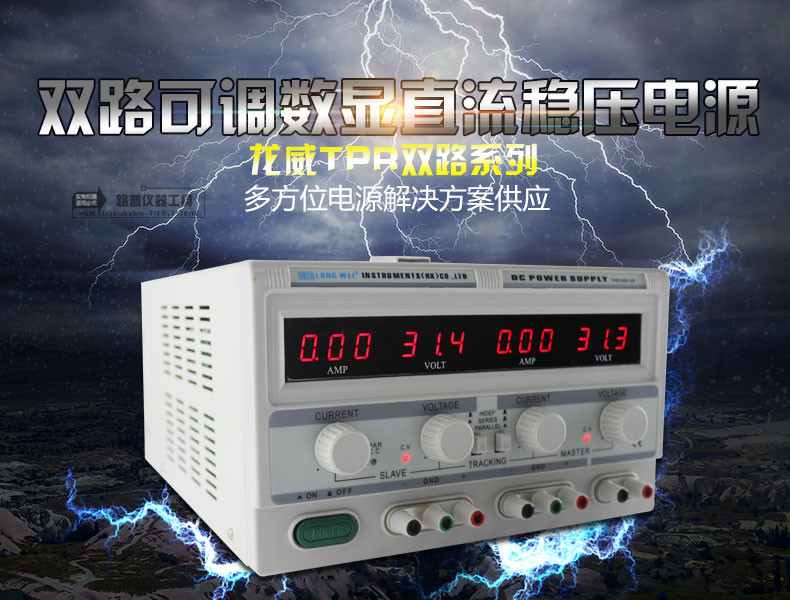

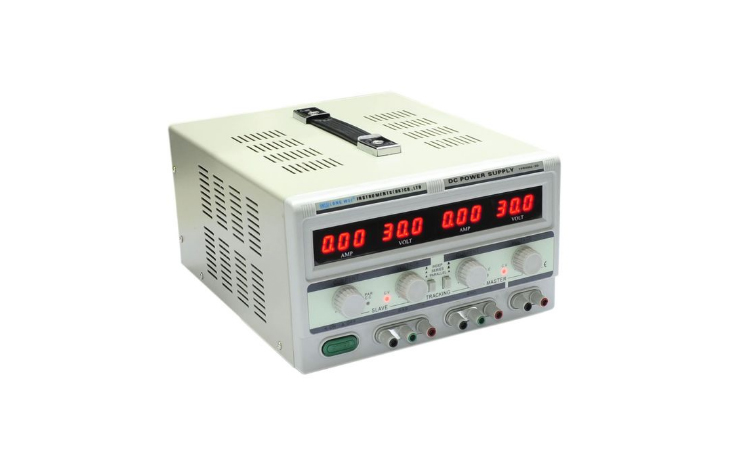

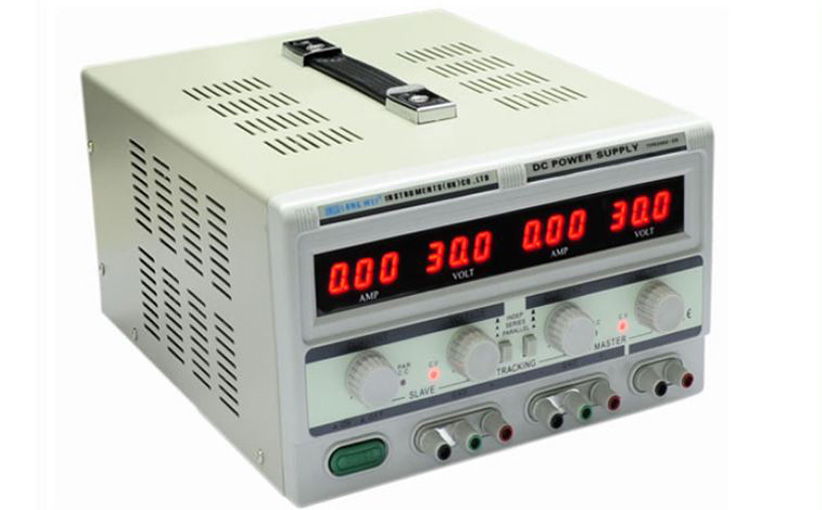

TPR-3005-2D龙威双路直流稳压电源

　　本公司供应的TPR-3005-2D直流稳压稳流电源广泛应用于工业生产、大专院校实验室、研究所、邮电通讯、水处理、蓄电池充电和自动化设备等。TPR-3005-2D: 2*0-30V/2*0-5A 带5V/3A 固定输出低纹波设计，效率高、体积小、重量轻。全范围跟踪式过压保护，更能精确保护负载。电路设计优化合理，生产工艺严格完善，保证机器的可靠性和稳定性。输入电压范围宽。直流输出电压、电流值可从0V～100%额定值连续可调。

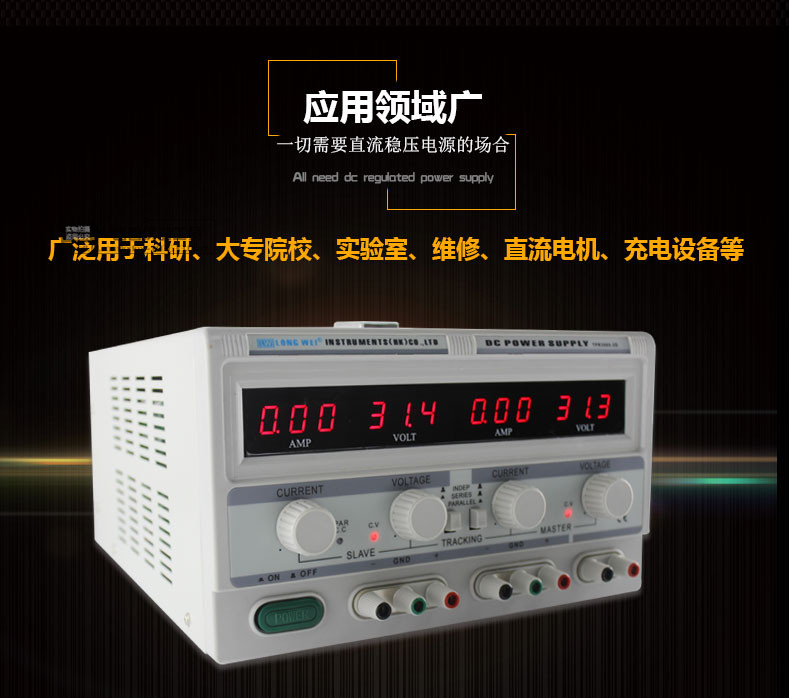

　　双路电源应用范围：

　　本产品广泛运用于工业控制、电子电力、电镀、通讯、科研、仪器仪表、军工、医疗、船舶、铁路及其他高科技领域。

　　具体如下：

　　1、电机类：电动车电机、电动车控制器、直流马达测试等

　　2、电具类：LED测试及老化、节能灯泡测试及老化、灯具测试、钨丝气化等

　　3、汽车类：汽车电子、大功率直流电机、汽车电机控制器、车用灯光、点烟器、汽车影音等

　　5、电子器件类：电容器、电阻、继电器、晶体管、传感器等

　　6、显示器类：显示屏、液器屏、触摸屏、车载DVD、手机显示器等

　　7、电化学类：电解、电镀、阳极氧化、有色金属研究等

　　8、其他需要直流电源供应的产品测试及研发的领域

　　龙威双路直流稳压电源TPR-3005-2D特点：

　　1. 外观简洁大方

　　2. 易于操作，价格实惠

　　3. 两路可调带一路固定5V/3A输出

　　4. 两路可调既可独立使用，又可自动串并联使用，无需外置

　　5. 具有独立双路恒压，恒流自动转换功能

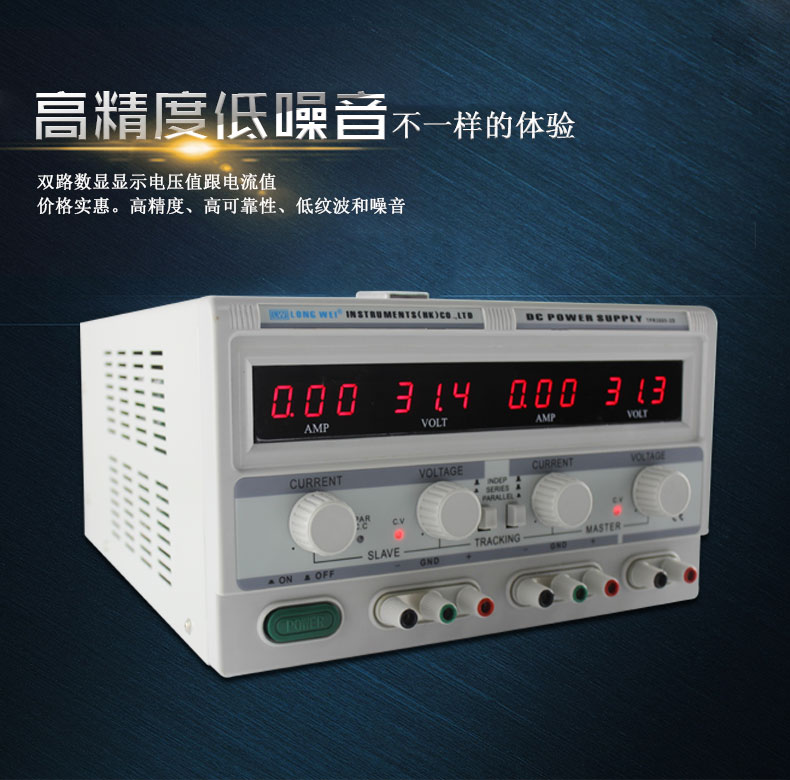

　　6. 纹波噪音小，可靠性强

　　7. 具有限流保护功能

　　TPR-3005-2D技术参数

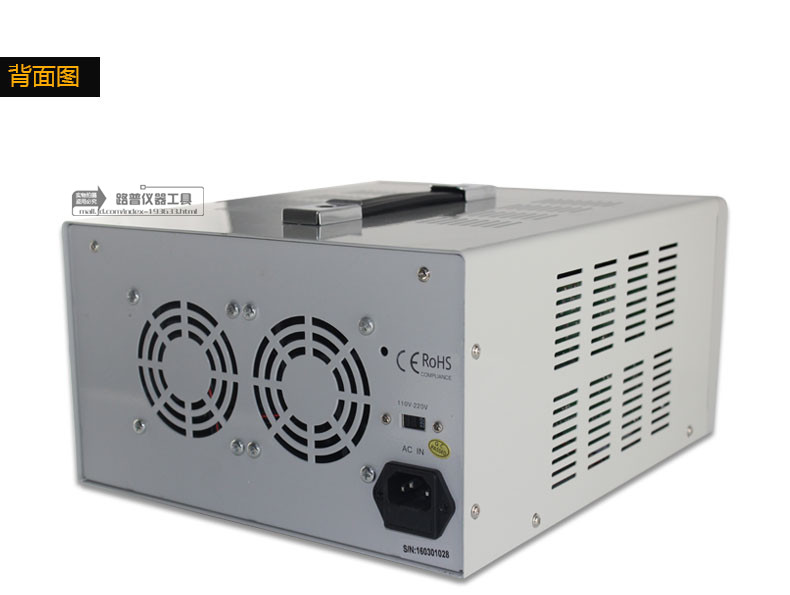

　　输出电压：220/110V±10% 50Hz/60Hz (开关切换)

　　工作温度：-10℃-40℃ 相对湿度<80%

　　储存温度：-10℃-70℃ 相对湿度<70%

　　稳压状态： 电压稳定度≤ 0.01%+2mV

　　负载稳定度≤ 0.2%+2mV

　　恢复时间≤100us

　　纹波噪声≤1mVrms (有效值)

　　温度系数≤300PPM/℃

　　稳流状态： 电流稳定度≤ 0.1%+3mA

　　负载稳定度≤ 0.2%+3mA

　　纹波噪音≤ 3mArms(有效值)

　　电压显示精度：三位LED数字显示 ±1%±1个字

　　电流显示精度：三位LED数字显示 ±2%±1个字

　　固定5V/3A输出

　　电压准确度：5V±3%

　　电源效应：≤1×10-4+1mV

　　负效应：≤1×10-3

　　纹波与噪声：≤0.5mvrms

　　直流稳压电源的工作原理、应用及前景

　　1、直流稳压电源的工作原理

　　直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电压的装置，它需要经过变压、整流、滤波、稳压四个环节才能完成。

　　四个环节的工作原理如下：

　　(1)电源变压器：是降压变压器，它将电网220V交流电压变换成符合需要的交流电压，并送给整流电路，变压器的变比由变压器的副边电压确定。

　　(2)整流滤波电路：整流电路将交流电压Ui变换成脉动的直流电压。再经滤波电路滤除较大的纹波成分，输出纹波较小的直流电压U1。常用的整流滤波电路有全波整流滤波、桥式整流滤波等。

　　(3)滤波电路：可以将整流电路输出电压中的交流成分大部分加以滤除，从而得到比较平滑的直流电压各滤波电容C满足RL-C=(3~5)T/2，或中T为输入交流信号周期，RL为整流滤波电路的等效负载电阻。

　　(4)稳压电路：稳压电路的功能是使输出的直流电压稳定，不随交流电网电压和负载的变化而变化。常用的集成稳压器有固定式三端稳压器与可调式三端稳压器。常用可调式正压集成稳压器有CW317(LM317)系列，它们的输出电压从1.25V-37伏可调，最简的电路外接元件只需一个固定电阻和一只电位器。其芯片内有过渡、过热和安全工作区保护，最大输出电流为1.5A。其典型电路如下图，其中电阻R1与电位器R2组成输出电压调节器，输出电压Uo的表达式为：Uo=1.25(1+R2/R1)式中R1一般取120-240欧姆，输出端与调整端的压差为稳压器的基准电压(典型值为1.25V)。

　　2、直流稳压电源的应用

　　直流稳压电源是电子技术领域不可缺少的设备，常见的直流稳压电源，大都采用串联式反馈式稳压原理，通过调整输出端取样电阻支路中的电位器来调整输出电压。由于电位器阻值变化的非线性和调整范围窄，使普通直流稳压电源难以实现输出电压的精确调整。

　　3、直流稳压电源的前景

　　近几年随着科技的发展，直流稳压电源的工作频率有原来的几十千赫发展到现在的几百千，但是和西方的发达国家还是有一定的差距;以美国为首的几个发达国家在这方面的研究已经转向高频下电源的拓扑理论、工作原理、建模分析等等方面技术领先;因此，直流稳压电源的研制及应用在此方面与之也从在很大的差距
