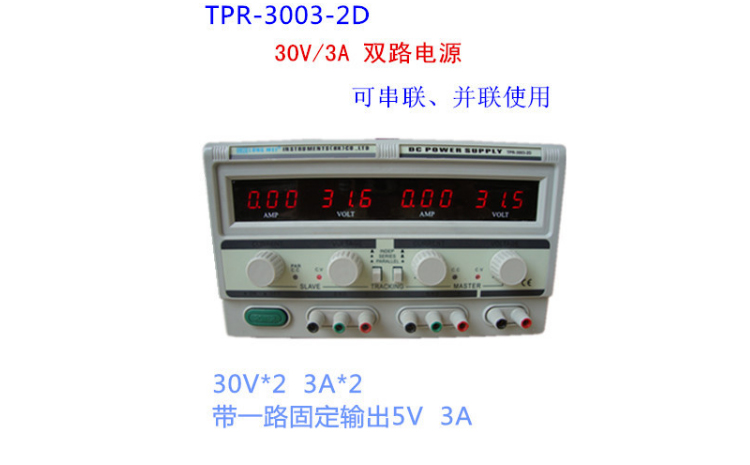

TPR-3003-2D龙威双路直流稳压电源

　　本公司供应的TPR-3003-2D直流稳压稳流电源多路输出是由二路可调输出电源和 路固定输出电源组成的高精度电源。TPR-3003-2D: 2*0-30V/2*0-3A 带5V/3A 固定输出用四组3位(DF用4位半)分别显示二路电源的输出电压、电流值。其中二路可调输出电源具 有稳质与柜流自动转换功能，其电路由调整管功率损耗控制电路、运算放大器和带有温度补 偿的基准稳压器等组成。广泛应用于工业生产、大专院校实验室、研究所、邮电通讯、水处理、蓄电池充电和自动化设备等。低纹波设计，效率高、体积小、重量轻。全范围跟踪式过压保护，更能精确保护负载。电路设计优化合理，生产工艺严格完善，保证机器的可靠性和稳定性。输入电压范围宽。直流输出电压、电流值可从0V～额定值分档连续可调。

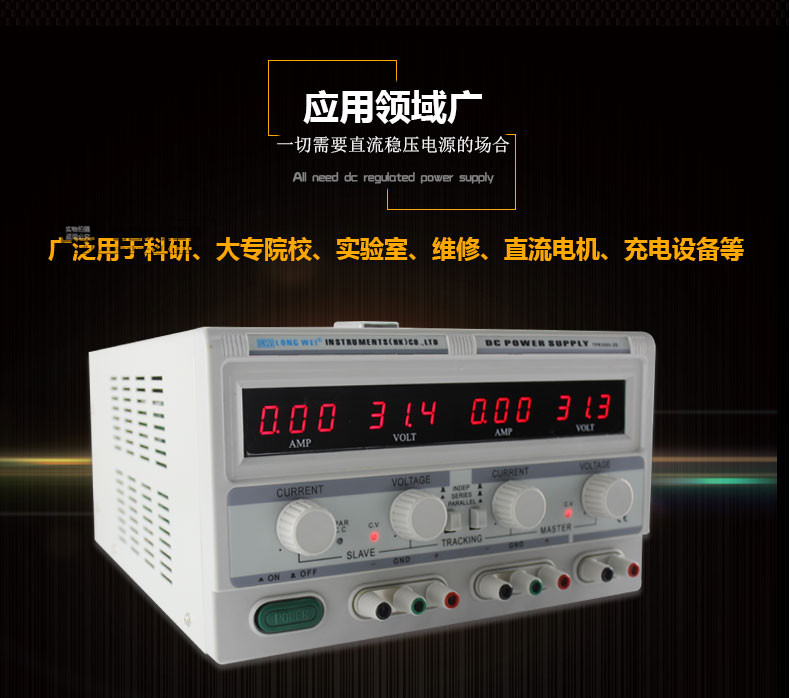

　　龙威双路直流稳压电源应用范围：

　　本产品广泛运用于工业控制、电子电力、电镀、通讯、科研、仪器仪表、军工、医疗、船舶、铁路及其他高科技领域。

　　具体如下：

　　1、电机类：电动车电机、电动车控制器、直流马达测试等

　　2、电具类：LED测试及老化、节能灯泡测试及老化、灯具测试、钨丝气化等

　　3、汽车类：汽车电子、大功率直流电机、汽车电机控制器、车用灯光、点烟器、汽车影音等

　　5、电子器件类：电容器、电阻、继电器、晶体管、传感器等

　　6、显示器类：显示屏、液器屏、触摸屏、车载DVD、手机显示器等

　　7、电化学类：电解、电镀、阳极氧化、有色金属研究等

　　8、其他需要直流电源供应的产品测试及研发的领域

　　龙威双路电源特点：

　　1. 外观简洁大方

　　2. 易于操作，价格实惠

　　3. 两路可调带一路固定5V/3A输出

　　4. 两路可调既可独立使用，又可自动串并联使用，无需外置

　　5. 具有独立双路恒压，恒流自动转换功能

　　6. 纹波噪音小，可靠性强

　　7. 具有限流保护功能

　　TPR-3003-2D电源技术参数

　　输出电压：220/110V±10% 50Hz/60Hz (开关切换)

　　工作温度：-10℃-40℃ 相对湿度<80%

　　储存温度：-10℃-70℃ 相对湿度<70%

　　稳压状态： 电压稳定度≤ 0.01%+2mV

　　负载稳定度≤ 0.2%+2mV

　　恢复时间≤100us

　　纹波噪声≤1mVrms (有效值)

　　温度系数≤300PPM/℃

　　稳流状态： 电流稳定度≤ 0.1%+3mA

　　负载稳定度≤ 0.2%+3mA

　　纹波噪音≤ 3mArms(有效值)

　　电压显示精度：三位LED数字显示 ±1%±1个字

　　电流显示精度：三位LED数字显示 ±2%±1个字

　　固定5V/3A输出

　　电压准确度：5V±3%

　　电源效应：≤1×10-4+1mV

　　负效应：≤1×10-3

　　纹波与噪声：≤0.5mvrms

　　因此电路稳定可靠,电源输出电压能从0-标称电压值之间任意调 整，在稳流状态时，稳流输出电流从0-标称电流值之间连续可调。二路可调源间又可以任 意进行串联或并联.在中联和并联的同时又可由一路主电流进行电压或电流(并联时)跟踪。 串联时最高输出电压可达两路电压额定值之和。

　　大功率直流电源维修步骤

　　功率大的直流稳压电源的操作方法非常容易，使用时，应留意需要直流电压的极性。假如需要输出正电压，则应将功率大的直流稳压电源的输出端了-接用电设施的地“-”端，将端子“+”接需要正电压端。假如需要输出负电压，则需把上述接线方法反一下就能。插电前，使用万用表检测一下，查验输出电压能否合乎使用标准，以防电压过高毁坏用电设施。为了使用电设备能没问题运行，不会因直流电源特性不佳，而影响用电设施平稳可靠地运行，使用稳压电源前，尽量将它简单地测试一下。测试的主要内容有：输出电压的调整范畴、平稳水平、纹波电压和过流保护等。

　　功率大的直流稳压电源维修步骤：

　　1.检测整流输出电压

　　在多种直流稳压电源中都是有一组或一组之上的整流输出电压，假如这类整流输出电压有一组有问题，则稳压电源将会出现多种故障。为此，维修时，要应先检测相关的整流输出电压能否没问题。

　　2.查验电路的工作状态

　　若整流电压输出和相关的电子器件都没问题，则应更进一步查验电路的工作状态。对晶体管而言，它的集电极和发射极之间要有一定的额定电压，基极与发射极之间的偏置电压，其极性应符合要求，并保证运行在放大区。

　　3.测试电子器件

　　假如整流电压输出没问题，而输出稳压有问题，则需更进一步测试调整管、放大管等的特性能否良好，电容器是否击穿短路故障或开路，假如发觉有毁坏、变值的器件，通常情况下升级后就能使功率大的直流稳压电源恢复过来。

　　4.研究电路原理

　　假如发觉某一个晶体管的工作状态电压有问题，有多种可能：一是该晶体管毁坏;二是电路中其它元件毁坏所致。这时候就需要仔仔细细依据电路设计图来研究出现问题的缘由，更进一步查明毁坏、变值的元器件。

　　5.表层初始查验

　　多种功率大的直流稳压电源一般都装有过载或短路保护的熔断丝以及输入输出接线柱，应先查验熔断丝是否熔断或松动，接线柱是否松动或对地短路故障，电压指示表的表针是否卡阻。之后开启机壳盖板，检查电源变压器是否焦味或发霉，电阻、电容器是否烧焦、霉断、漏液、炸裂等明显的毁坏现象。
