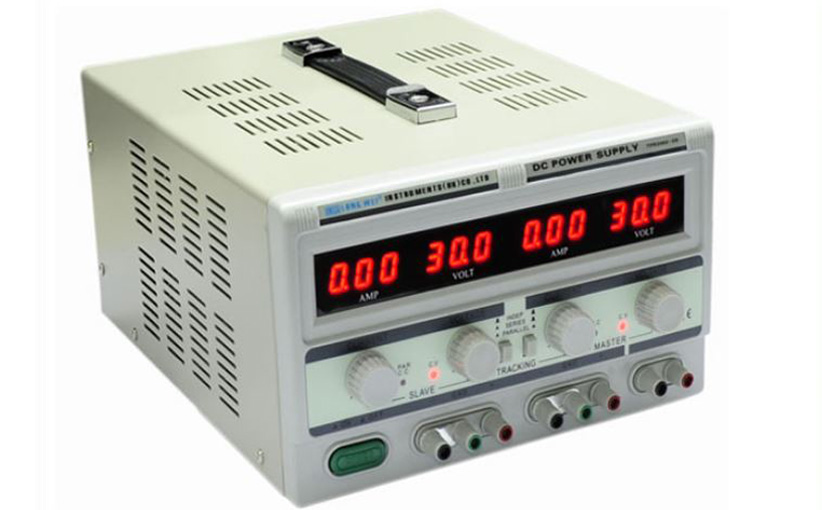

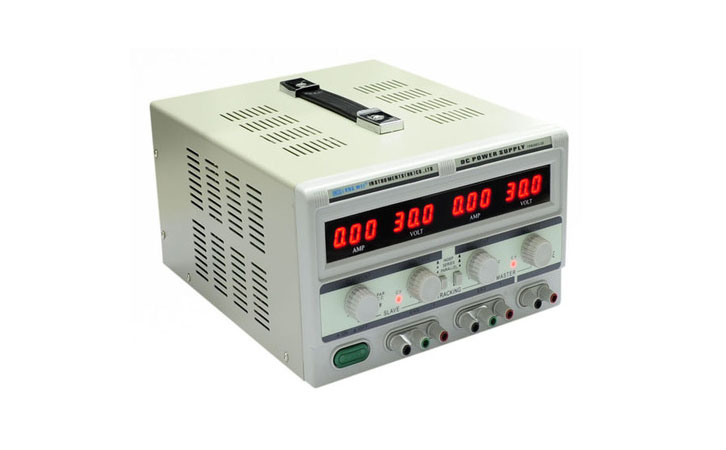

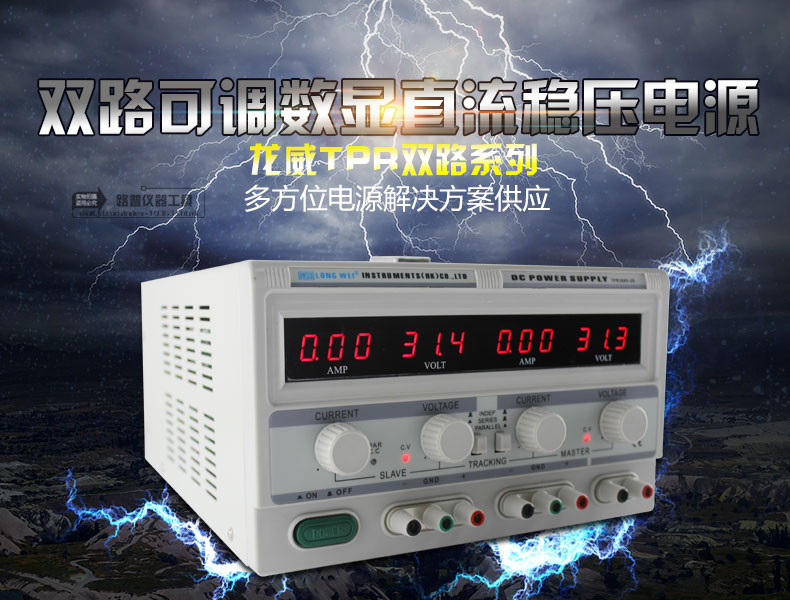

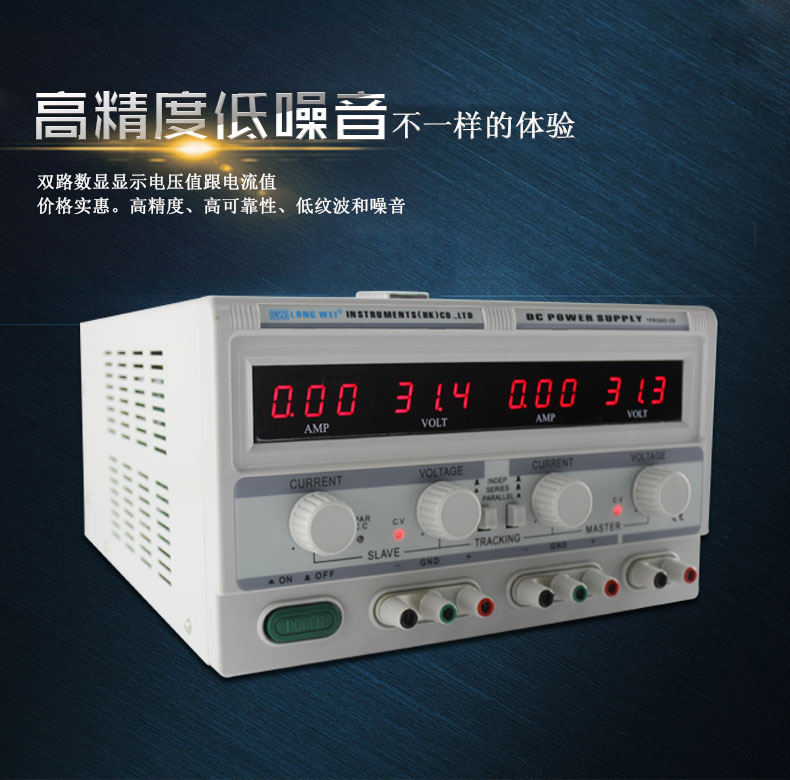

TPR-3002-2D龙威双路可调直流稳压电源

 　　TPR-3002-2D: 2*0-30V/2*0-2A 带5V/3A 固定输出线性直流稳压电源采用相位控制预稳式线路研制而成。它具有超高的准确性、高精度、高稳定性等优良的电特性，若研究单位、大专院校、实验室需要大容量的可调电源或是生产线用作产品寿命测试的大容量固定电源，本系列电源确实是最好的选择。再则它具有完善的保护电路与遥控电路，更能满足用户简单、方便、可靠的使用需求。
　　

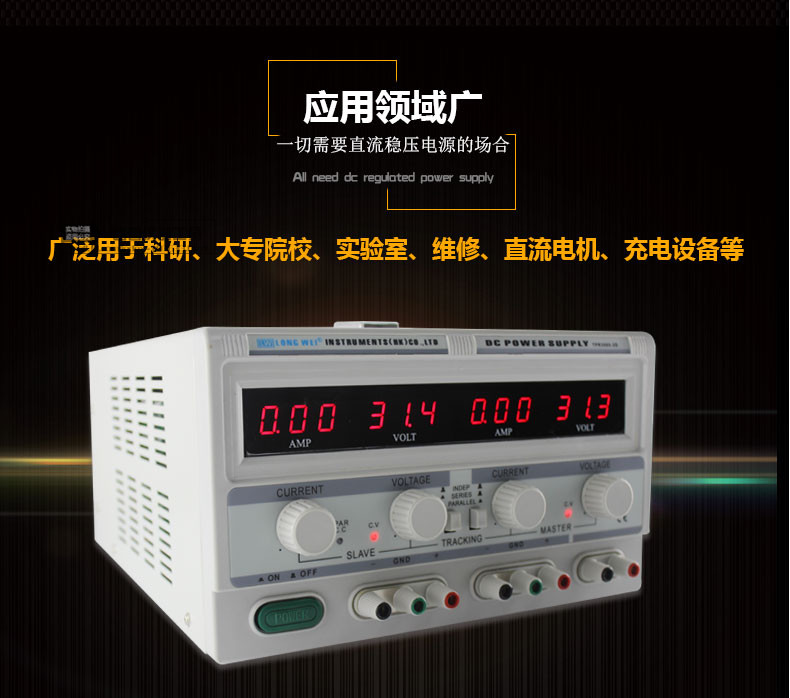

　　双路电源应用范围：

　　本产品广泛运用于工业控制、电子电力、电镀、通讯、科研、仪器仪表、军工、医疗、船舶、铁路及其他高科技领域。
　　具体如下：
　　1、电机类：电动车电机、电动车控制器、直流马达测试等
　　2、电具类：LED测试及老化、节能灯泡测试及老化、灯具测试、钨丝气化等
　　3、汽车类：汽车电子、大功率直流电机、汽车电机控制器、车用灯光、点烟器、汽车影音等
　　5、电子器件类：电容器、电阻、继电器、晶体管、传感器等
　　6、显示器类：显示屏、液器屏、触摸屏、车载DVD、手机显示器等
　　7、电化学类：电解、电镀、阳极氧化、有色金属研究等
　　8、其他需要直流电源供应的产品测试及研发的领域

　　龙威双路直流稳压电源TPR-3002-2D特点：

　　1. 外观简洁大方
　　2. 易于操作，价格实惠
　　3. 两路可调带一路固定5V/3A输出
　　4. 两路可调既可独立使用，又可自动串并联使用，无需外置
　　5. 具有独立双路恒压，恒流自动转换功能
　　6. 纹波噪音小，可靠性强
　　7. 具有限流保护功能

　　龙威双路直流稳压电源TPR-3002-2D技术参数

　　输出电压：220/110V±10% 50Hz/60Hz (开关切换)
　　工作温度：-10℃-40℃ 相对湿度<80%
　　储存温度：-10℃-70℃ 相对湿度<70%
　　稳压状态： 电压稳定度≤ 0.01%+2mV
　　负载稳定度≤ 0.2%+2mV
　　恢复时间≤100us
　　纹波噪声≤1mVrms (有效值) 　　温度系数≤300PPM/℃
　　稳流状态： 电流稳定度≤ 0.1%+3mA
　　负载稳定度≤ 0.2%+3mA
　　纹波噪音≤ 3mArms(有效值)
　　电压显示精度：三位LED数字显示 ±1%±1个字
　　电流显示精度：三位LED数字显示 ±2%±1个字
　　固定5V/3A输出
　　电压准确度：5V±3%
　　电源效应：≤1×10-4+1mV
　　负效应：≤1×10-3
　　纹波与噪声：≤0.5mvrms

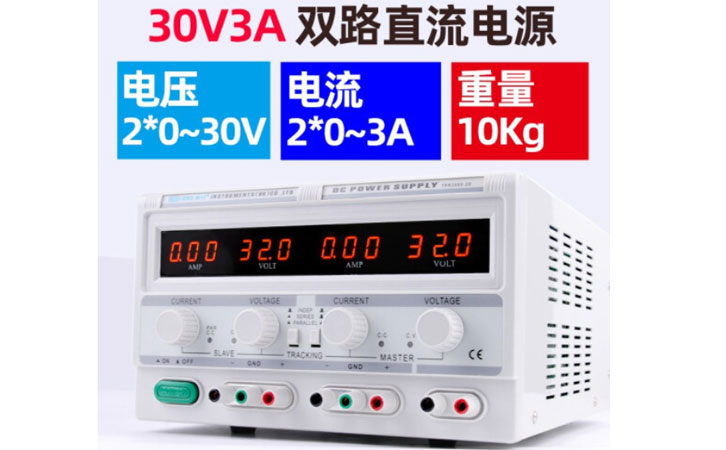

型号	TPR-3002-2D	TPR-3003-2D	TPR-3005-2D
操作模式
独立	2*0-30V/2*0-2A	2*0-30V/2*0-3A	2*0-30V/2*0-5A
并联	0-30V/0-4A	0-30V/0-6A	0-60V/0-10A
串联	0-60V/0-2A	0-60V/0-3A	0-60V/0-5A
固定5V/3A	有	有	有
跟踪模式
从路误差	≤0.5%+10mV主路
串联调整率	≤300mV
重量	约10Kg	约10Kg	约12Kg
尺寸	340*260*155mm	340*260*155mm	340*260*155mm

　　直流电源故障分软件故障和硬件故障：

　　1. 在未接通电源时打开电源交流输入开关后，使用数字万用表电阻档测量CN1端子1、3脚之间电阻大于40欧。1、3脚对2脚电阻大于1MΩ。
　　2. 用数字万用表电阻档测量24V、12V、5V输出分别与GND的电阻值大于80欧及测量电源输出端GND、5V、12V、24V与外壳电阻是否为无穷大。 　　3.接通交流输入后测量直流电源电压输出是否分别为24.30～24.70V、12.30～12.50V、5.25～5.36V电压范围内及测量外壳接地是否良好，电源输出端GND、5V、12V、24V与外壳直流电压是否小于1V。
　　4.检查散热风扇工作是否正常，如风扇工作是否有异响或者风扇转速慢及不转。
　　以上直流电源的检查步骤是否帮您解决了问题呢?若没有，可以联系我们0755-82876856或查看我们的官网

　　TPR-3002-2D多路输出直流稳压电源使用说明：

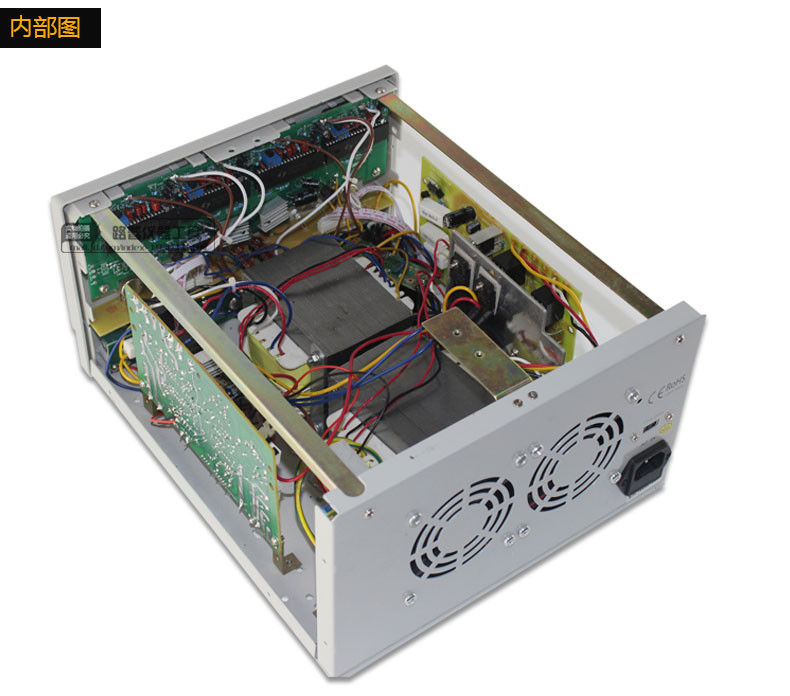

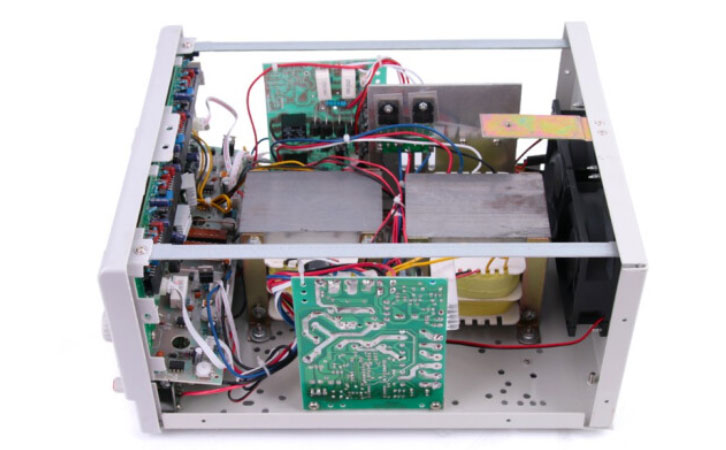

　　TPR系列多路输出是由二路可调输出电源和 路固定输出电源组成的高精度电源。用四 组3位(DF用4位半)分别显示二路电源的输出电压、电流值。其中二路可调输出电源具 有稳质与柜流自动转换功能，其电路由调整管功率损耗控制电路、运算放大器和带有温度补 偿的基准稳压器等组成。

　　因此电路稳定可靠,电源输出电压能从0-标称电压值之间任意调 整，在稳流状态时，稳流输出电流从0-标称电流值之间连续可调。二路可调源间又可以任 意进行串联或并联.在中联和并联的同时又可由一路主电流进行电压或电流(并联时)跟踪。 串联时最高输出电压可达两路电压额定值之和。

　　并联时最大输出电流可达两路电流额定值之 和。另一路固定输出5V电源，控制部分是由单片集成稳压器组成。三组电源均具有可靠的 过载保护功能，输出过载或短路都不会损坏电源。

　　本系列电源具有体积小，性能好，款式新 颖等特点，是科研、院校、工厂及电子电器维修等单位的首选电源。

型号	TPR3002-2D TPR3002-2DF	TPR3003-2D TPR3003-2DF	TPR3005-2D TPR3005-2DF	TPR-6402-2D TPR-6402-2DF
额定输电压	2X0-30V	2X0-30V	2X0-30V	2X0-64V
电流	2X0-2A	2X0-3A	2X0-5A	2X0-2A
重量	lOKg	11.2Kg	13Kg	11.2Kg

型号		TPR6403-2D	TPR6405-2D	TPR3010-2D	TPR-3020-2D
额定	电压	2X0-64V	2X0-64V	2X0-30V	2X0-30V
输出	电流	2X0-3A	2X0-5A	2X0-10A	2X0-20A
重量		13Kg	16. 5Kg	18.5Kg	21.5Kg
