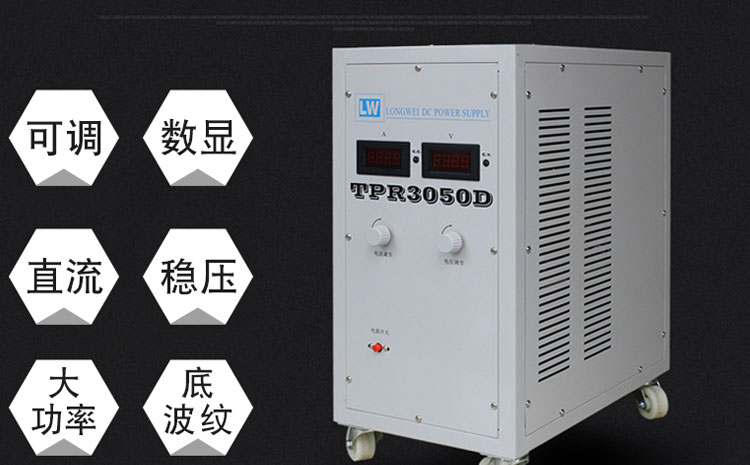

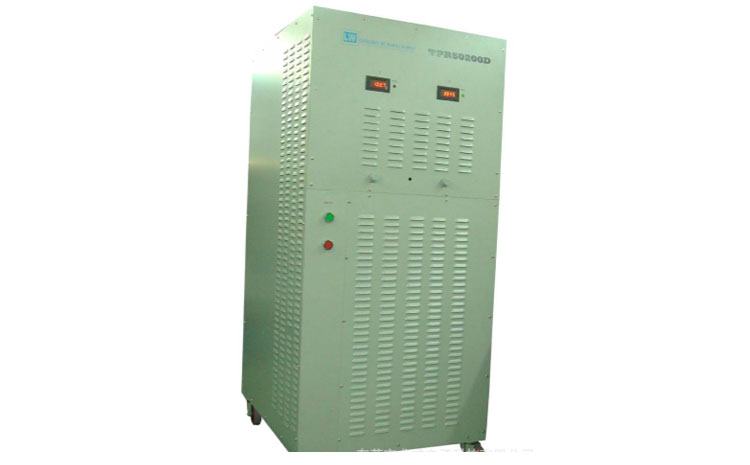

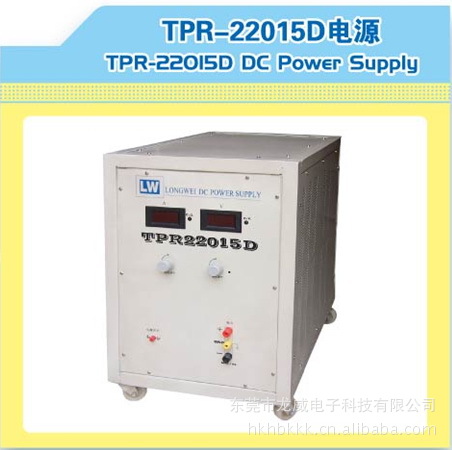

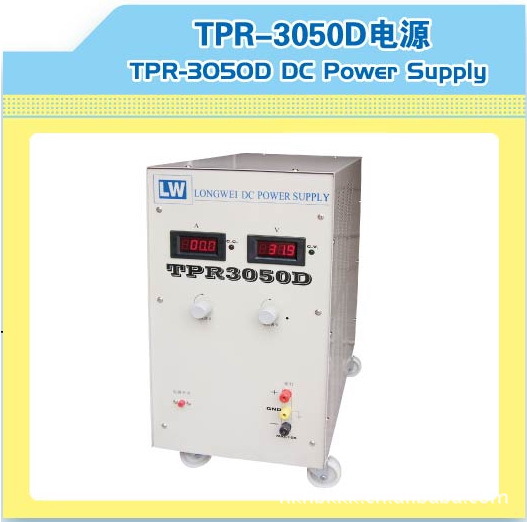

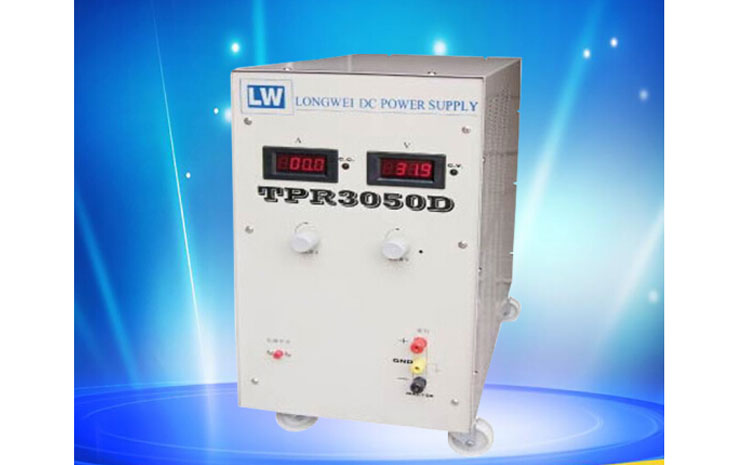

TPR系列直流稳压电源:TPR系列电源是一种单路输出的高精度大功率电源。该电源具有稳压与稳流自动转换功能,其电路由调整管理功率损耗控制电路、运算放大电路和带温度补偿的基准稳压器等组成。因此电路稳定可靠,电源输出电压能从0到标称电压值之间任意调整,在稳流状态时,稳流输出电流能从0到标称电流值之间连续可调。
本大功率电源具有性能好、款式新颖等特点,是科研、院校、工厂及电子电器修理等单位的首选使用电源。此种款式电源有如下好几个品种,亦可定做各种规格电源。
型号 |
TPR4040D |
TPR6430D |
TPR10020D |
TPR15100D |
TPR40100D |
|
额定电压 |
0-40V |
0-30V |
0-64V |
0-100V |
0-15V |
0-40V |
额定电流 |
0-40A |
0-60A |
0-30A |
0-20A |
0-100A |
0-100A |
重量 |
40Kg |
45 Kg |
45 Kg |
55 Kg |
55.5 Kg |
75.5 Kg |
1、 输入电压:AC220V±5% 50Hz±2Hz
2、 额定输出电压:见表(连续可调)
3、 额定输出电流:见表(连续可调)
4、 电源效应:CV≤ 2×10-4+ 10mV
CC≤ 2×10-3+ 30mA
5、 负载效应:CV≤ 2×10-4+ 20mV(输出电流≤15A)
≤ 5×10-4+ 25mV (输出电流≥15A)
CC≤ 2×10-3+ 15mA(输出电流≤15A)
≤ 5×10-3+ 25mA (输出电流≥15A)
6、纹波与噪音:CV≤2.5mVrms(输出电流≤15A)
≤5mVrms(输出电流≥15A)
CC≤20mArms(输出电流≥15A)
≤30mArms(输出电流≥15A)
1、 保护:
过流保护:当输出电流超过设定电流(或稳流状态)的3A时,电源将自动关机。
过压保护:当输出电压超过设定电压时,电源将自动关机
短路保护:当输出电压正负端用导线连接时,电源将无电压输出。

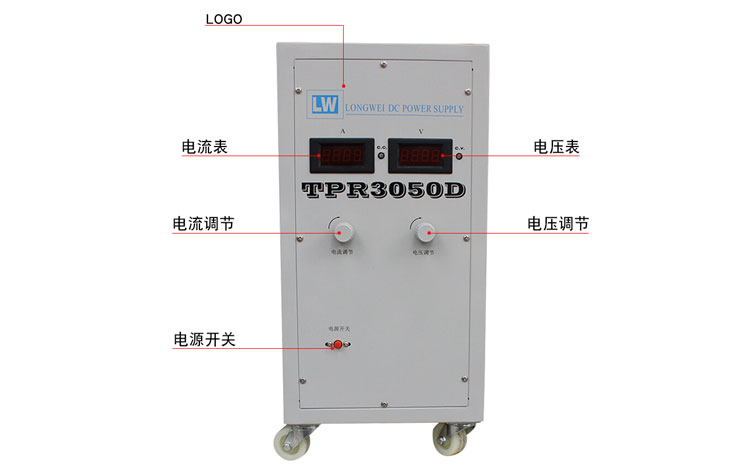

2、 指示表头:3位半数字电压表和电流表精度:电压表:±2%+2个字。电流表:±2%+2个字
3、 使用环境:0-400C 相对湿度<80%
4、 外形尺寸:420×250 ×450mm(输出电流小于30A)
520×365×550mm(输出电流小于50A)
11、工作时间:八小时连续工作
直流电源通常可分为:线性直流电源,开关电源,可控硅整流电源 。直流电源通常使用在:电解设备、电镀工艺等光电催化领域,航空公司、航天工程等高科技领域,检测实验室、科学研究院、高等院校等科研机构,加工厂生产制造、测试运行、产品检验单位等。
线性稳压电源事实上是在可控硅电源的输出端再串一只大功率三极管(实际是多只并联),控制电路只要输出一个小电流到三极管的基极, 就能控制三极管的输出大电流,促使电源系统在可控硅电源的条件上又稳压一次,因而这种线性稳压电源的稳压特性要好于开关电源或可控硅电源1-3个数量级。
线性直流电源有个相同的特性就是它的功率器件调节管工作在线性区,靠调节管之间的电压降来稳定输出。

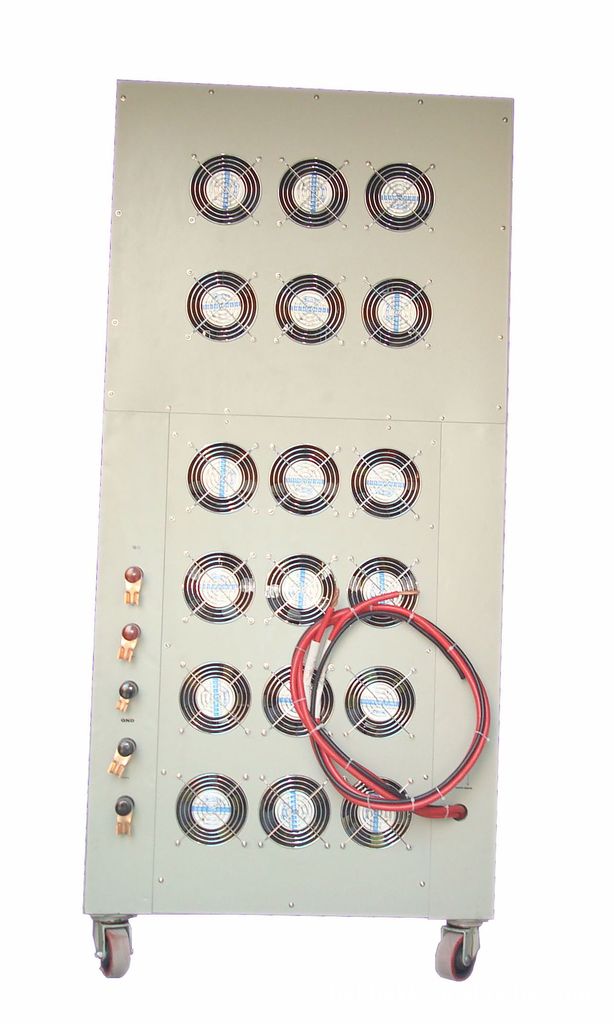

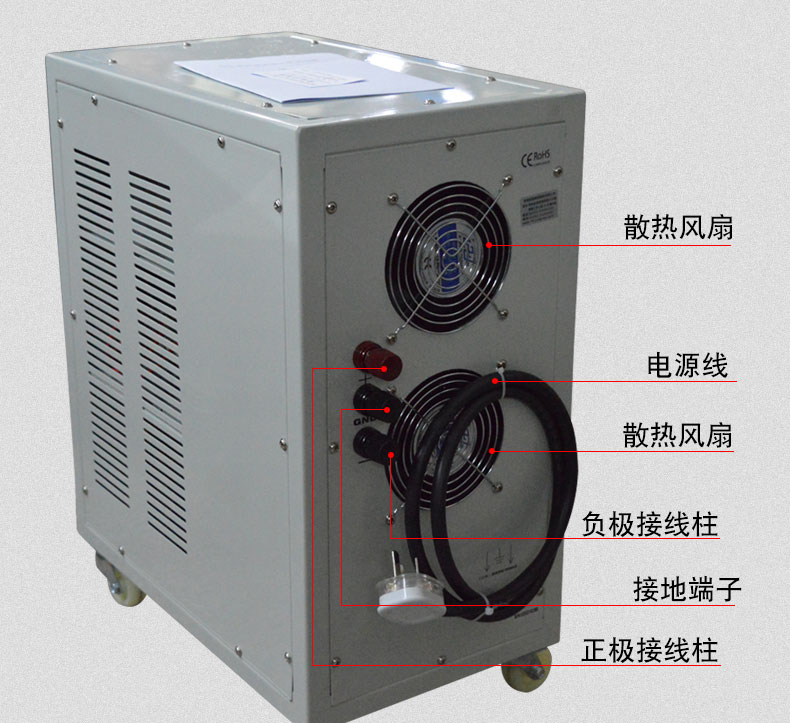

因为调节管静态损耗大,必须安装一个非常大的散热器给它散热。线性直流电源有很多样,从输出类型分:可可分为稳压电源和稳流电源及集稳压、稳流于一身的稳压稳流(双稳)电源;从输出值来分:可分定点输出电源、波段开关调节式和电位器持续可调式几种;从输出指示上分:可分指针指示型和数字显示式型等等。
开关直流电源是市电经整流滤波后变为直流高压,经功率开关管有条不紊工作后,变为脉冲信号加至高频变压器的初级,脉冲的高度始终为311V。
开关直流电源通常特性:体型小、质地轻,因为高频变压器替代了大而沉重的工频变压器,促使电源越来越实用化,输出功率高,使输出滤波电路得以实用化;输入功率因数高,选用有源功率因数校正电路,功率因数能做到0.98 以上;效率高,节约能源,利用率通常能达90%以上; 纹波相对较小,动态响应好,噪声相对较低,扩容方便。
相控直流电源是指选用晶闸管作为整流器件的电源系统,其原理是交流输入电压经工频变压器降压,然后选用晶闸管进行整流。并通过移相控制以保持输出电压的稳定。
简单的说,可控硅是一个控制电压的元器件,因为可控硅的导通角是可以用电路来控制的,因而伴随输出电压Uo的大小变化,可控硅的导通角也伴随变化。加在主变压器初级的电压Ui也随之变化。相控直流电源通常特性:单机输出功率强大;控制技术成熟;控制特性好,工作使用期长;输出过载能力很强。
