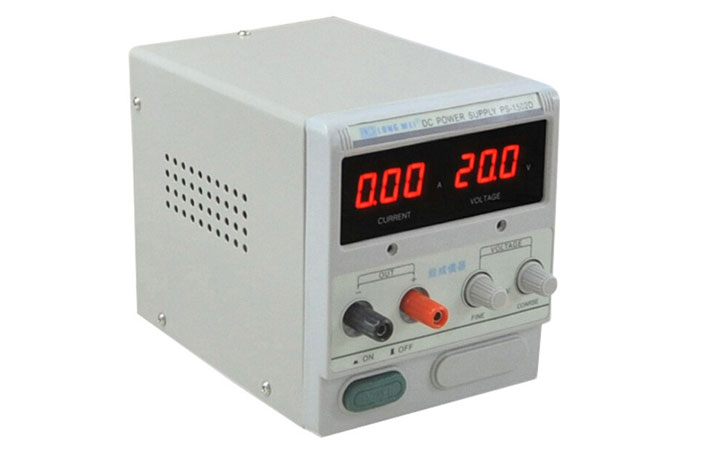

PS-1502D直流电源,可调直流稳定电源是专门为实验室,学校和生产线使用而设计,其输出电压在0和标称值之间连续可调。输出负载电流同样也可以在0和标称值之间连续可调,电源的稳定度和纹波系数都非常好,且有完善的过载保证电路,既可用作稳压电源也可以用作稳流电源。龙威 PS-1502D手机数码维修直流电源 直流稳压电源 15V 2A功率线性直流稳压电源 数显电源 PS-1502D+输出线:0-15V/0-2A 15V/2A
1. 单路输出,高精度、高可靠性、低纹波和噪音
2. 3LED数字显示电压值和电流值

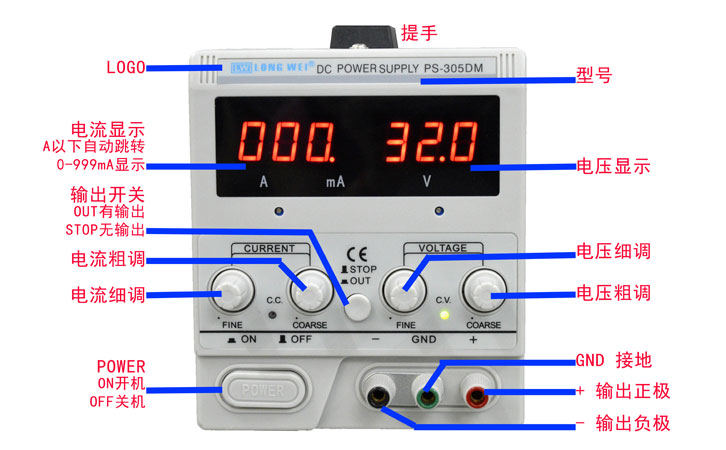

3. 具有电压粗调细调旋钮,可精度调节电压值
4. 恒压操作模式
5. 具有限流保护
6. 品质优良,价格实惠
1. 用于教学实验,科研
2. 用于电子生产线产品的测试与老化
3. 用于通讯设备的维修
4. 其他需要直流稳压电源的领域
输入电压:AC220V/110V±10% 50Hz /60Hz
工作温度:-10℃-40℃ 相对湿度<90%
储存温度:-10℃-70℃ 相对湿度<80%
稳压状态: 电压稳定度≤ 0.01%+3mV
负载稳定度≤ 0.01%+5mV
恢复时间≤100us
纹波噪声≤1mVrms
温度系数≤300PPM/℃
型号 |
PS-1502D |
PS-1503D |
PS-1505D |
输出电压 |
0-15V |
0-15V |
0-15V |
输出电流 |
0-2A |
0-3A |
0-5A |
重量 |
约3.8Kg |
约4.5Kg |
约5KG |
尺寸长*宽*高(mm) |
200*128*145mm |
270*128*145mm |
270*128*145mm |
可根据要求订做直流稳压电源
直流稳压电源一般具有多路输出:比如提供一路固定输出为5V、2A;提供二路(A路、B路)可调输出为0~24V、0~1A。可调输出一般都具有稳压、稳流两种工作方式,这两种工作方式随负载变化而进行自动转换,并由仪器前面板上的发光二极管显示出CV、CC方式,一般绿灯表示CV(稳压)、红灯表示CC(稳流)。
有些稳压电源还同时提供A路和B路串联工作和主从跟踪工作方式。若A路是主路,B路是从路,在跟踪工作方式时,从路的输出电压随主路而变化,这对于需要对称双极性电源的场合较为适用。
若A、B二路串联工作时可输出0~48V、0~1A直流电源;在串联跟踪工作方式时,可输出0~±24V、0~1A直流电源。
稳压电源的技术指标可以分为两大类:一类是特性指标,如输出电压、输出电滤及电压调节范围;另一类是质量指标,反映一个稳压电源的优劣,包括稳定度、等效内阻(输出电阻)、纹波电压及温度系数等。对稳压电源的性能,主要有以下四个万面的要求
1.稳定性好
当输入电压Usr (整流、滤波的输出电压)在规定范围内变动时,输出电压Usc 的变化应该很小一般要求 。
由于输入电压变化而引起输出电压变化的程度,称为稳定度指标,常用稳压系数S 来表示:S的大小,反映一个稳压电源克服输入电压变化的能力。在同样的输入电压变化条件下,S越小,输出电压的变化越小,电源的稳定度越高。通常S约为 。
2.输出电阻小
负载变化时(从空载到满载),输出电压Usc ,应基本保持不变。稳压电源这方面的性能可用输出电阻表征。
输出电阻(又叫等效内阻)用rn 表示,它等于输出电压变化量和负载电流变化量之比。
rn 反映负载变动时,输出电压维持恒定的能力,rn 越小,则Ifz变化时输出电压的变化也越小。性能优良的稳压电源,输出电阻可小到1欧,甚至0.01欧。
3.电压温度系数小
当环境温度变化时,会引起输出电压的漂移。良好的稳压电源,应在环境温度变化时,有效地抑制输出电压的漂移,保持输出电压稳定,输出电压的漂移用温度系数KT来表示。
4.输出电压纹波小
所谓纹波电压,是指输出电压中50赫或100赫的交流分量,通常用有效值或峰值表示。经过稳压作用,可以使整流滤波后的纹波电压大大降低,降低的倍数反比于稳压系数S 。
上节介绍的串联型稳压电路,用做一种简单的稳压电源,可以满足一般无线电爱好者的需要。但是,这种电源还有许多“天生的”缺陷,要提高对性能的要求,就必须再做一些改进。从以下四个右面对它的性能加以改善,便可做成一台有实用价值的稳压电源了。这就是:增加放大环节,提高稳定性,使输出电压可调;用复合管做调整管,使输出电流增大;增加保护电路,使电源工作安全可靠。
