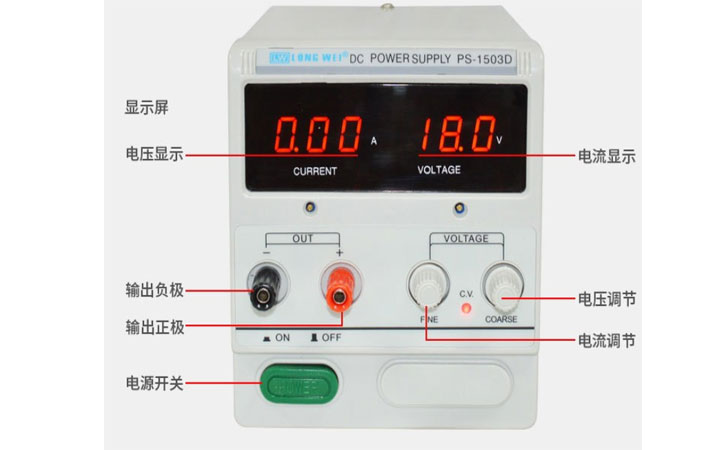

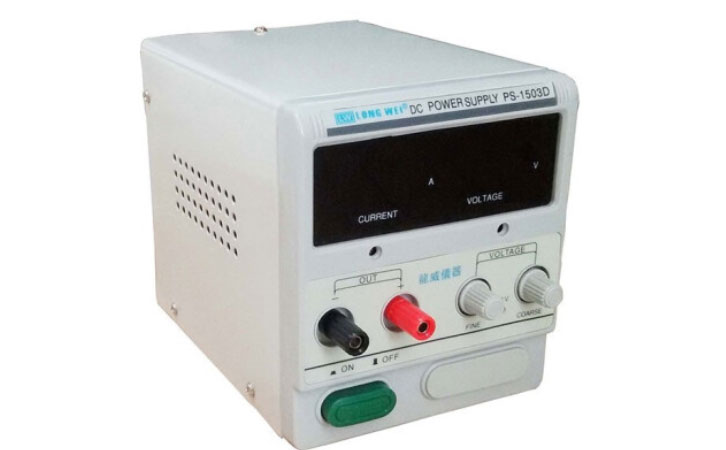

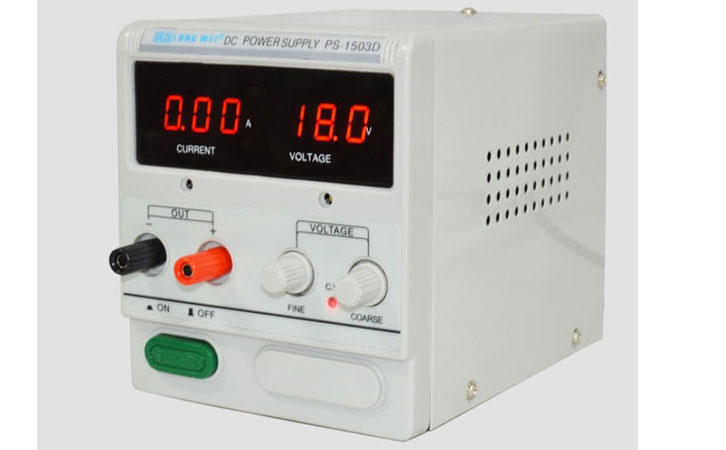

PS-1503D龙威线性直流稳压电源 可调直流稳定电源是专门为实验室,学校和生产线使用而设计,其输出电压在0和标称值之间连续可调。输出负载电流同样也可以在0和标称值之间连续可调,电源的稳定度和纹波系数都非常好,且有完善的过载保证电路,既可用作稳压电源也可以用作稳流电源。
1. 单路输出,高精度、高可靠性、低纹波和噪音
2. 3LED数字显示电压值和电流值
3. 具有电压粗调细调旋钮,可精度调节电压值
4. 恒压操作模式
5. 具有限流保护
6. 品质优良,价格实惠
1. 用于教学实验,科研
2. 用于电子生产线产品的测试与老化
3. 用于通讯设备的维修
4. 其他需要直流稳压电源的领域
输入电压:AC220V/110V±10% 50Hz /60Hz
工作温度:-10℃-40℃ 相对湿度<90%
储存温度:-10℃-70℃ 相对湿度<80%
稳压状态: 电压稳定度≤ 0.01%+3mV
负载稳定度≤ 0.01%+5mV
恢复时间≤100us
纹波噪声≤1mVrms
温度系数≤300PPM/℃
型号 |
PS-1502D |
PS-1503D |
PS-1505D |
输出电压 |
0-15V |
0-15V |
0-15V |
输出电流 |
0-2A |
0-3A |
0-5A |
重量 |
约3.8Kg |
约4.5Kg |
约5KG |
尺寸长*宽*高(mm) |
200*128*145mm |
270*128*145mm |
270*128*145mm |
可根据要求订做直流稳压电源
电源开关交流回路和整流器的交流回路是最容易产生电磁干扰的吗?
开关电源产生电磁干扰最严重的地方是开关变压器的初、次级线圈组成的电路,但它的干扰会通过感应对其它电路产生辐射和传导干扰,传导干扰和辐射干扰最严重的地方是电源线
因为电源线很容易成为辐射源的半波振子天线,另外它又与外线路进行连接,很容易把干扰信号传输给其它设备。所以在开关电源的输入端一定要对电源线进行有效隔离。
带有放大环节的稳压电源

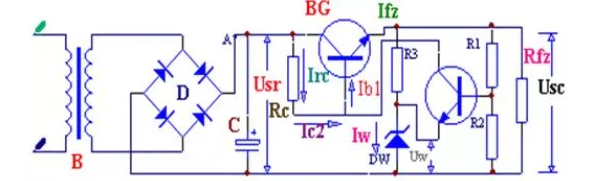

输出电压的变化量△Usc 是很微弱的,它对调整管的控制作用也很弱,因此稳压效果不够好,带有放大环节的稳压电源,就是在电路中增加一个直流放大器,把微弱的输出电压变化量先加以放大,再去控制调整管,从而提高对调整管的控制作用,使稳压电源的稳定性能得到改善。图5-22 是带有放大环节的稳压电源电路。
图中,BG1 是调整管,BG2 是比较放大管。输出电田变化量△Usc 的一部分与基准电压Uw 比较,并经BG2 放大后进到了BG1 的基极。Rc 是BG2 的集电极电阻,又是BG1 的上偏置电阻。R1、R2是BG2 的上、下偏置电阻,组成分压电路,把ΔUsc 的一部分作为输出电压的取样,送给BG2 的基极,因此又叫
