今天邦企创源带你们了解开关电源的构成,开关电源主要分为四部分,分别是主电路、控制电路、检测电路、还有辅助电源,下面就详细的介绍一下这几个主要的部分。
主电路
冲击电流限幅:限制接通电流的瞬间输入侧的冲击电流。
输入滤波器:将电网中存在的杂波过滤还有反馈会电网。
整流跟滤波:将电网当中的交流电转化为高频的直流电,这个是高频开关电源的核心部分。
输出整流跟滤波:满足负载的需要,提供稳定可靠的直流电源。
控制电路
从输出端取样,跟设定值进行比较,控制逆变器,改变它的脉宽,使得输出稳定,还有就是测试电路提供的数据,经保护电路的鉴别,使得控制电路对电源的各种保护。
检测电路:能够提供保护电路中正在运行的各种的参数还有各种仪表的数据。
辅助电源:能够实现电源的远程启动还有保护电路跟控制电路提供工作用电。
在我们了解直流稳压电源的时候,一定要从恒压、恒流、电源的主体结构上去看。
首先呢,我们要知道直流稳压电源有电压但是没有电流,有电流但是没有电压的这两种情况,这个时候电源都已经正常的工作了,所以要检查电源的负载是否连接好。从极端来讲的话,直流稳压电源在恒压的状态下,但是负载断了,输出电流会变为零,如果直流稳压电源是恒流状态的话,负载短路,输出的电压就会变为零。
还有就是不要将电流调节的旋钮全部关闭,这样会使空载的电压调不上来,可能很多人不知道什么原因造成的,在电源处于空载的状态下也要消耗一点电流,之所以调不上来,是因为把电流调节旋钮完全的关闭了,所以造成一点的电流都没有,所以空载调不上来。
最后还有一点就是再电源在恒压的状态下时,这个时候是电压有着主动的地位,也就是说电流的大小是由负载决定的,所以在调节电流的时候,电流是不会变化的,但是调整电压的旋钮,电流也会随之而变化。

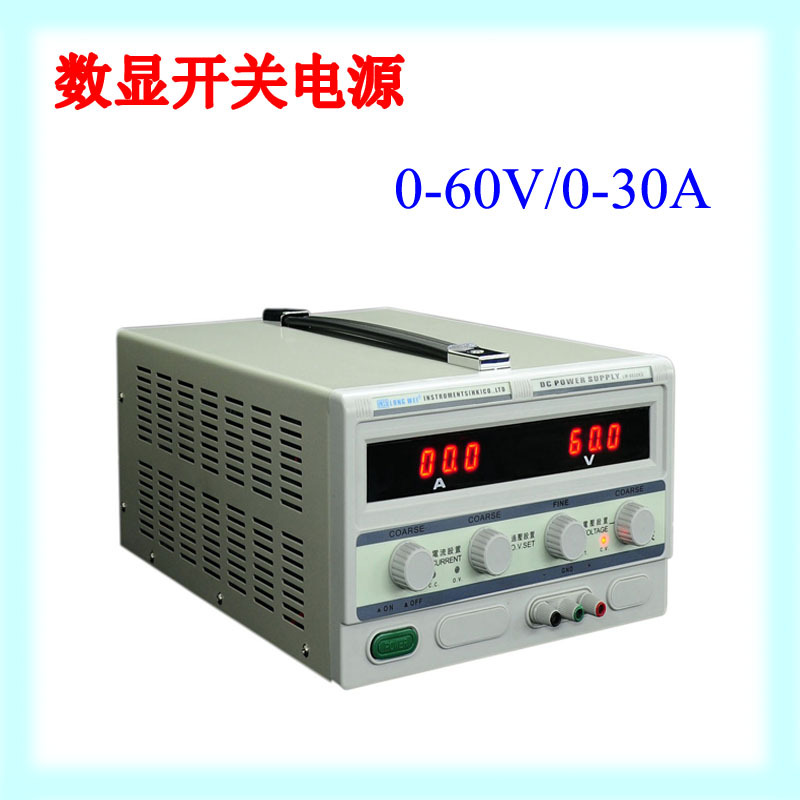

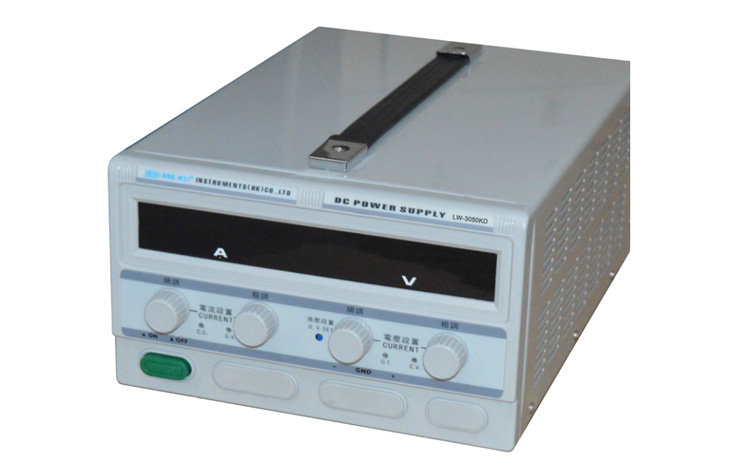

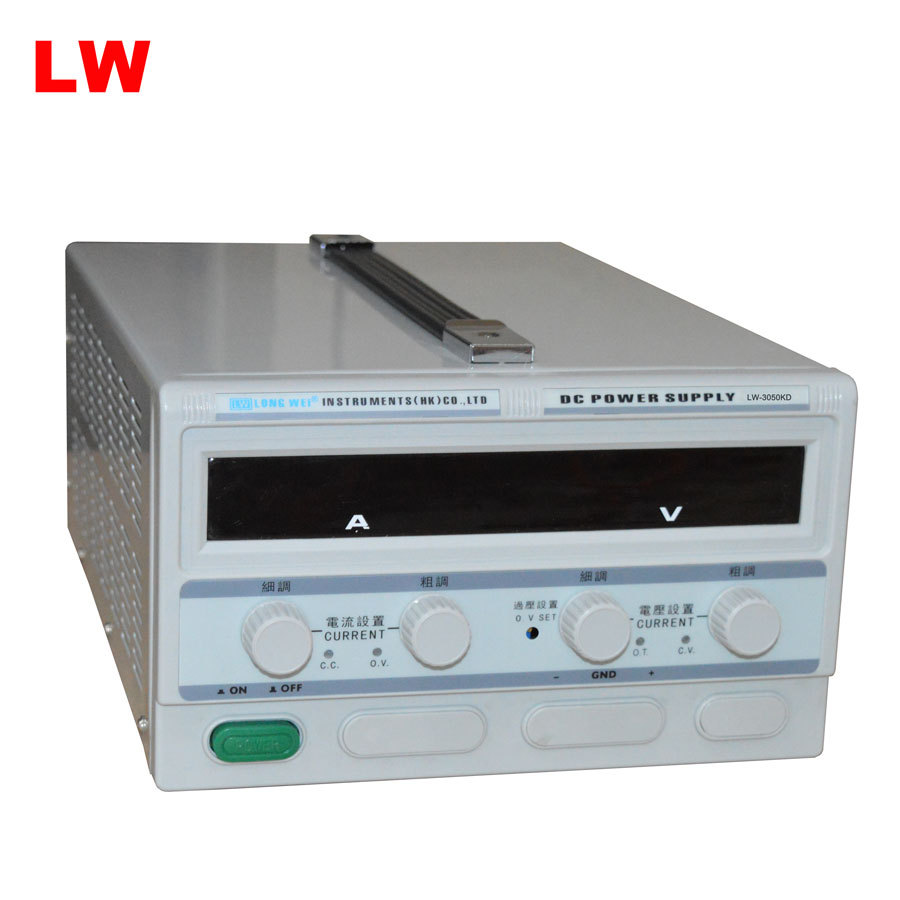

LW-KD系列通用型直流电源供应器是为了工业应用而专门研制的高性能直流电源供应器。本系列产品具有高准确性、高精确度、高稳定性等优良电子特性。是研究单位、实验室作为可调直流电源或生产线作为产品寿命测试电源的最好选择。本系列产品设计有完善的过电压、过温度保护线路,产品的可靠性更高。本系列产品只安装有电压调节和电流调节装置,更能满足操作者简单、方便的使用需求。

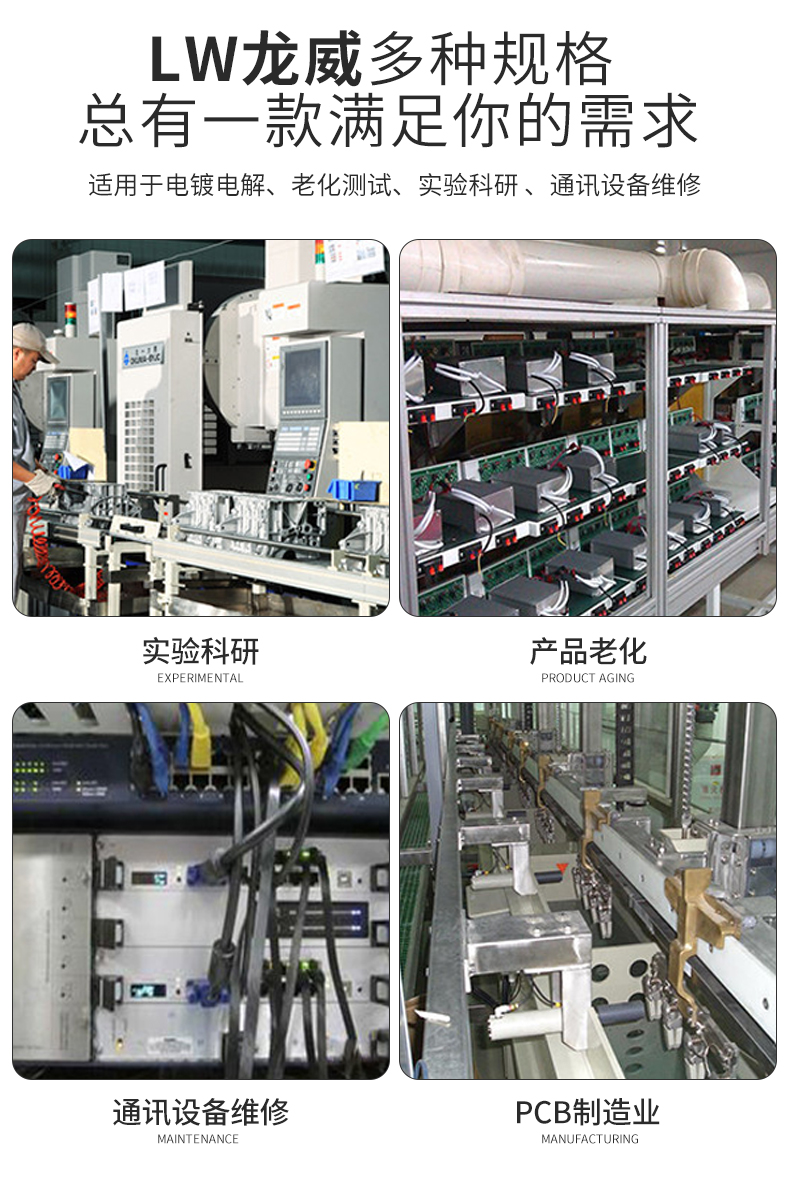

1. 蓄电池充电。
2. 车载DVD,车载音响。
3. 产品老化,如电阻,电容,继电器,直流马达等。
4. 电解、电镀、PCB制造业。
5. 实验室,工厂,维修用电源。
6. 其它一切需要直流稳压电源的场合。

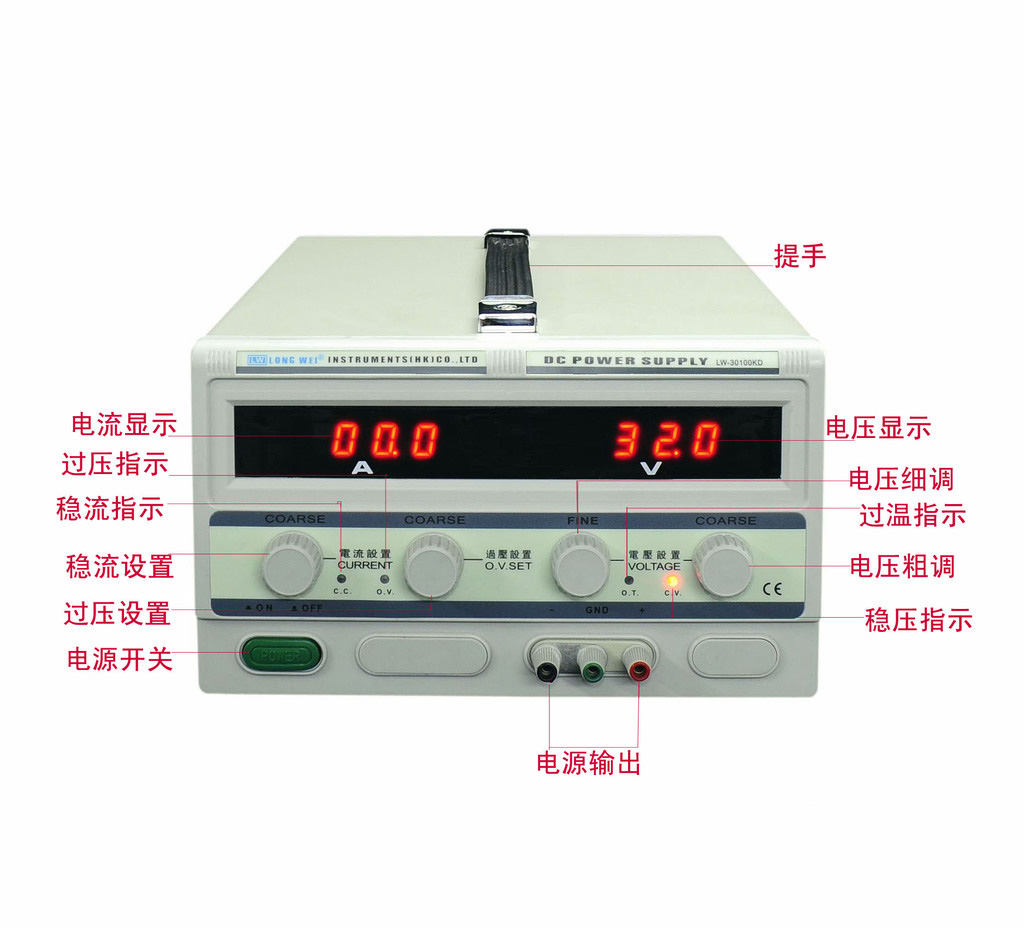

1. 高精度LED数字显示,直观明了。

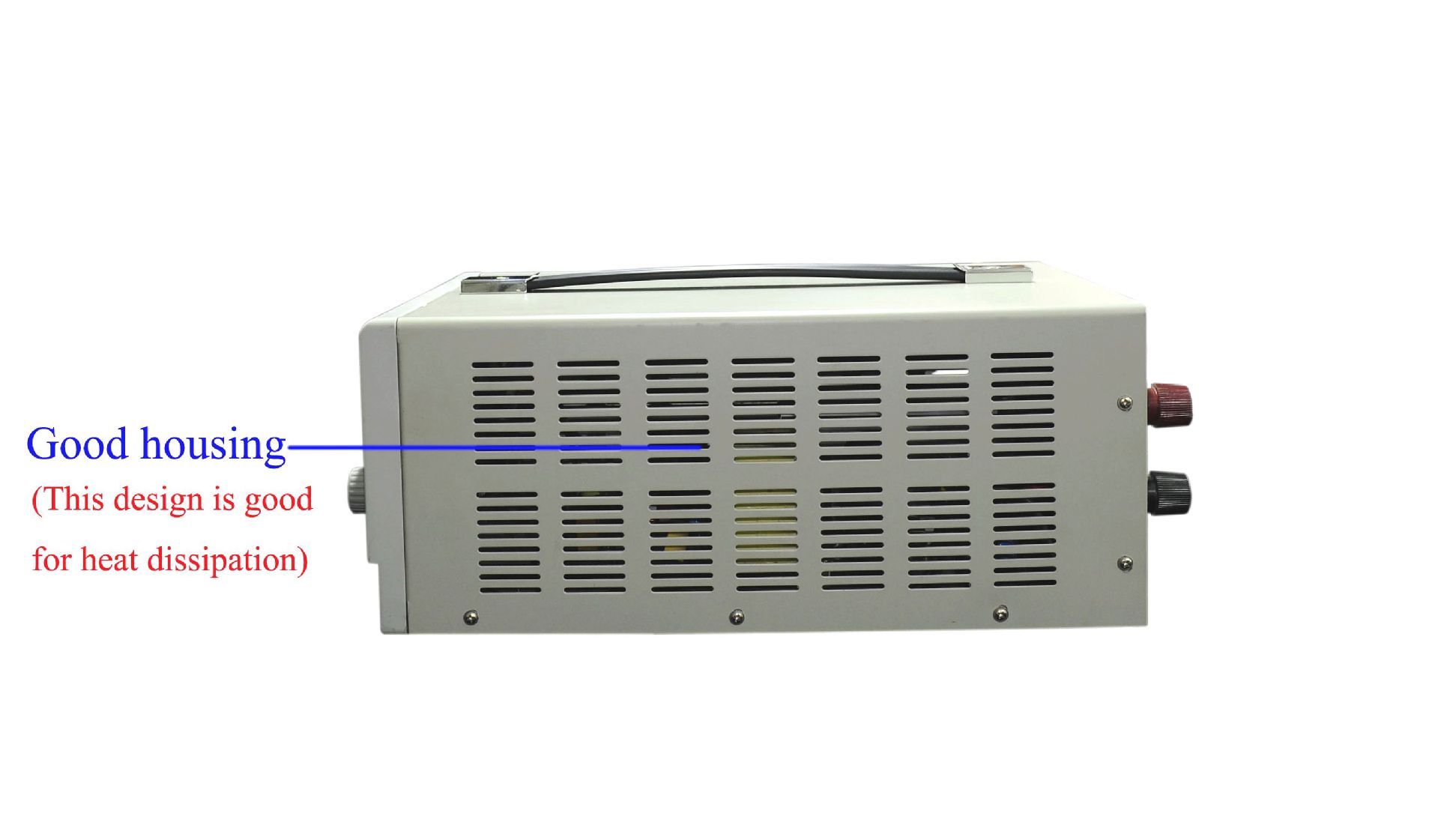

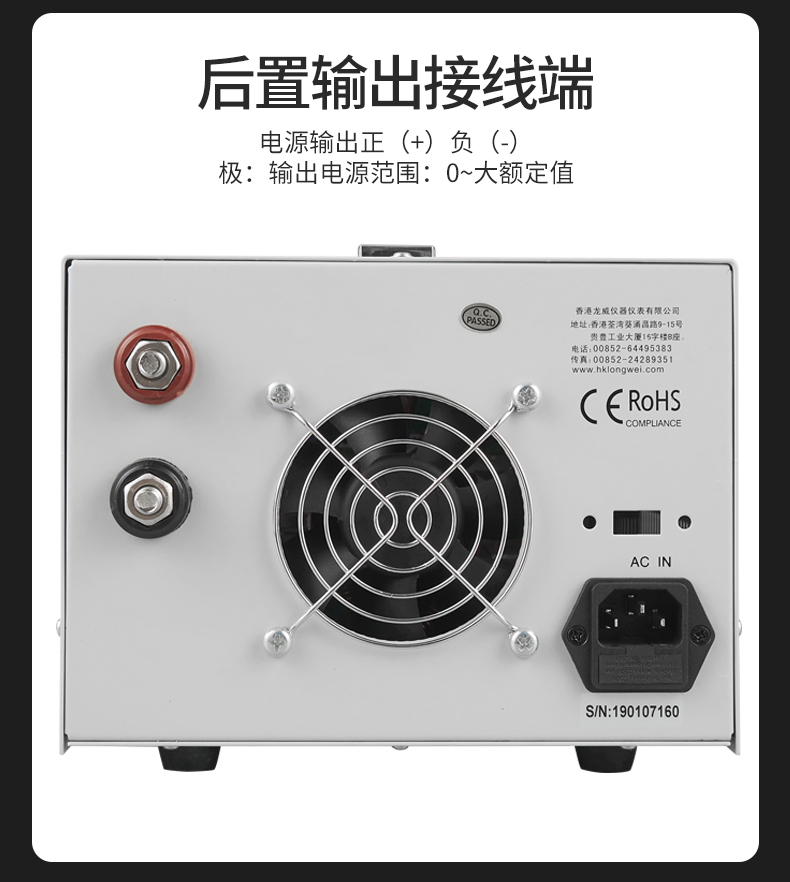

2. 12公分智能化的温控风扇,散热效果优良,有效延长风扇寿命,降低噪音。
3. 采用先进技术,有效减轻了电源的重量,方便电源移动。
4. 多种保护功能,过压保护(OVP),限流保护(OCP),过温保护(OTP),过功率保护(OPP)。
5. 塑胶面板,更美观,提手设计,更方便携带。
1. 输入电压:220V±10% @50Hz±5Hz(110V@60Hz可定做)
2. 输出电压:DC 0-30V (见下表)
3. 输出电流:DC 0-60A (见下表)
4. 显示精度:±1%±1字,电压分辨率0.1V,电流分辨率0.1A)
5. 开机延迟:3-5S 关机延迟:1-10S(视负载而定)
6. 电压稳定度:≤0.2%
7. 电流稳定度:≤0.5%
8. 负载稳定度:≤0.5%
9. 纹波及噪声:≤1%(有效值)
10. 整机效率:≥86%(满载情况下测试)
11. 工作环境:-10℃- +40℃ 相对湿度20%-90%(非凝结)
12. 存储环境:-20℃- +80℃ 相对湿度20%-80%(非凝结)
13. 耐压测试:
输入-输出:1.5KVAC/1分钟
输入-外壳:1.5KVAC/1分钟
输出-外壳:500VAC/1分钟
14. 接地电阻:<20mΩ
15. 外观尺寸:长365mm*宽260mm*高160mm(不包括突出部分)
型号 |
输出电压 |
输出电流 |
显示方式 |
显示精度 |
LW-1550KD |
0-15V连续可调 |
0-50A连续可调 |
LED数字显示 |
±1%±1个字 |
LW-1560KD |
0-15V连续可调 |
0-60A连续可调 |
LED数字显示 |
±1%±1个字 |
LW-3050KD |
0-30V连续可调 |
0-50A连续可调 |
LED数字显示 |
±1%±1个字 |
0-30V连续可调 |
0-60A连续可调 |
LED数字显示 |
±1%±1个字 |
|
LW-6020KD |
0-60V连续可调 |
0-20A连续可调 |
LED数字显示 |
±1%±1个字 |
LW-60300KD |
0-60V连续可调 |
0-30A连续可调 |
LED数字显示 |
±1%±1个字 |
LW-10020KD |
0-100V连续可调 |
0-20A连续可调 |
LED数字显示 |
±1%±1个字 |
以上就是邦企创源对开关电源构成的讲解,希望对大家有所帮助。
