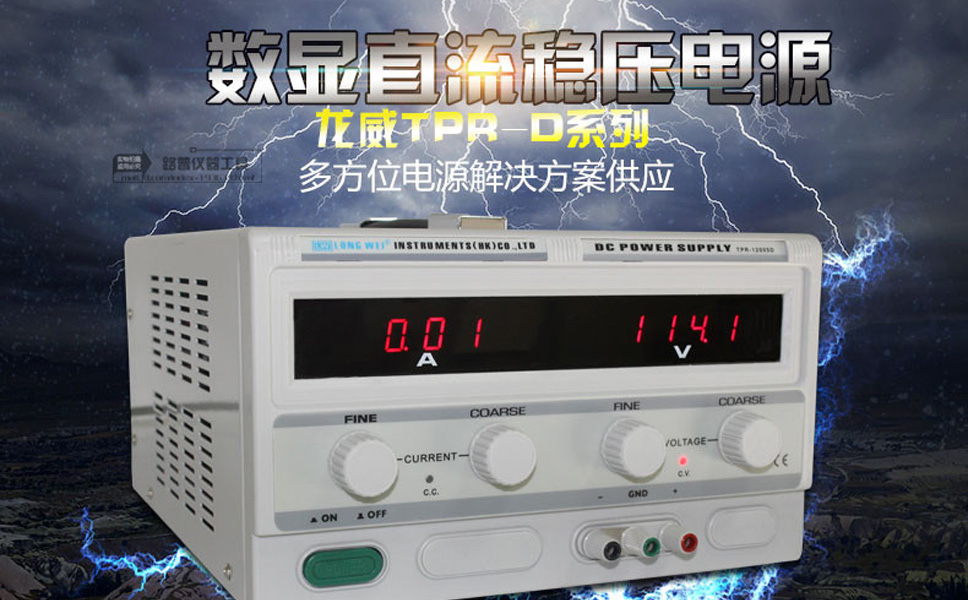

龙威TPR-6403D可调线性直流电源

　　本公司供应的64V3A直流稳压稳流电源广泛应用于工业生产、大专院校实验室、研究所、邮电通讯、水处理、蓄电池充电和自动化设备等。低纹波设计，效率高、体积小、重量轻。全范围跟踪式过压保护，更能精确保护负载。电路设计优化合理，生产工艺严格完善，保证机器的可靠性和稳定性。输入电压范围宽。直流输出电压、电流值可从0V～额定值分档连续可调。

　　TPR-6403D: 0-64V/0-3A

　　龙威TPR-6403D可调线性直流电源应用范围：

      本产品广泛运用于工业控制、电子电力、电镀、通讯、科研、仪器仪表、军工、医疗、船舶、铁路及其他高科技领域。

      具体如下：
      1、电机类：电动车电机、电动车控制器、直流马达测试等
      2、电具类：LED测试及老化、节能灯泡测试及老化、灯具测试、钨丝气化等
      3、汽车类：汽车电子、大功率直流电机、汽车电机控制器、车用灯光、点烟器、汽车影音等
      5、电子器件类：电容器、电阻、继电器、晶体管、传感器等
      6、显示器类：显示屏、液器屏、触摸屏、车载DVD、手机显示器等
      7、电化学类：电解、电镀、阳极氧化、有色金属研究等
      8、其他需要直流电源供应的产品测试及研发的领域

　　龙威TPR-6403D可调线性直流电源技术参数

　　输出电压：AC220V±10% 50Hz (可根据要求订做AC110V±10% 60Hz )

　　工作温度：-10℃-40℃ 相对湿度<80%

　　储存温度：-10℃-70℃ 相对湿度<70%

　　稳压状态： 电压稳定度≤ 0.05%+2mV

　　负载稳定度≤ 0.7%+2mV

　　恢复时间≤100us

　　纹波噪声≤5mVrms (有效值)

　　温度系数≤300PPM/℃

　　稳流状态： 电流稳定度≤ 0.5%+3mA

　　负载稳定度≤ 0.75%+3mA

　　纹波波噪音≤ 7mArms(有效值)

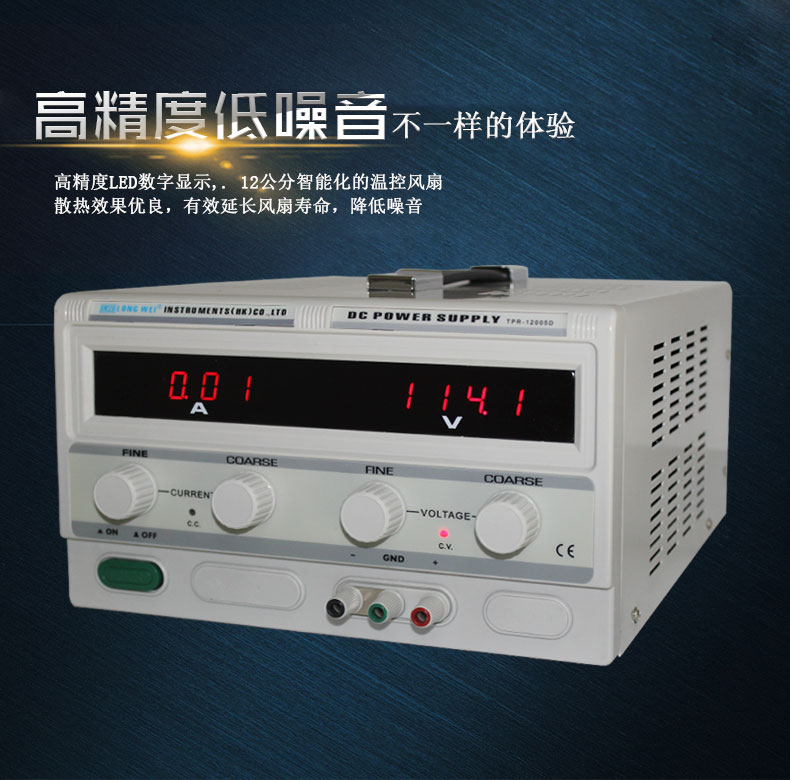

　　电压显示精度：三位LED数字显示 ±1%±1个字

　　电流显示精度：三位LED数字显示 ±1%±1个字

注意:以上型号带D均为数字显示,其它为指针显示,DM具有毫安转换挡.DF为四位数字直接显示,以上描述如有变动,请一实物为准.

　　直流稳压电源的工作原理是什么?

　　直流稳压电源的控制芯片是采用目前比较成熟的进口元件，功率部件采用现国际上最新研制的大功率器件，可调直流稳压电源设计方案省去了传统直流电源因工频变压器而体积笨重。与传统电源相比高频直流电源就较具有体积小、重量轻、效率高等优点，同时也为大功率直流电源减小体积创造了条件，此电源又称高频可调式开关电源。可调直流稳压电源保护功能齐全，过压、过流点可连续设置并可预视，输出电压可通过触控开关控制。

　　参数稳压器在输入交流电压150V-260V时，输出稳压在220V效果效好。低于和高于这个范围，其效率要下降。采用单片微机进行第一步控制，使310V以下和90V以上的输入电压，调整控制在190V—250V范围，再用参数稳压器进行稳压效果很好。

　　由市电输入的交流电压变化波动很大，经过过压吸收滤波电路将高频脉冲等干扰电压滤去后，送入直流开关稳压电源、交流取样电路和控制执行电路。

　　直流开关稳压电源的功率小，但能把60-320V的交流电压娈换成+5V，+12V，-12V的直流电压。+5V电压供给单片微机使用，±12V电压供给控制电路的大功率开关模块使用。

　　单片微机把取样电路采集到的输入电压数据，分析判断并发出控制信号送到触发电路，控制调节输出电压。

　　控制执行电路由SSR过零开关大功率模块和带抽头的自耦变压器组成。SSR之间采用RC吸收电路吸收过电压和过电流，使SSR在开关时不会损坏。控制执行电路把 90-310V的输入电压控制在190V-240V范围，再送到参数稳压器进行精确稳压。

　　直流稳压电源参数稳压器由电感和电容组成LC振荡器，振荡频率50HZ。无论市电怎么变化，其振荡频率不会改变，因此输出电压不会变化，稳压精度高。即使输入电压波形失真很大，经参数稳压器振荡输出后却是标准的正弦波，因此稳压电源有强的抗干扰能力和净化能力。

　　保护告警电路：当有危害设备安全情况时，只发出声光告警，提示操作人员注意采取措施，而不用切断输出电压。在无输出电压，控制箱的温度过高，市电输入高过300V，市电输入低于130V时都会声光告警。当输入电流过大时，输入(输出)空气自动开关自动跳开。
